ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Endstufe per Schalter abschaltbar machen
Wenn man flexibel bleiben möchte und eine Möglichkeit schaffen möchte den Motor abzuschalten,
um .z.B. noch von Hand verfahren zu können, kann man an den Enable-Eingang EN- per Schalter
Masse anlegen, dann ist der Motor stromfrei und kann von Hand gedreht werden. Ein Handrad an
einem zweiten Motorwellenende macht es möglich.

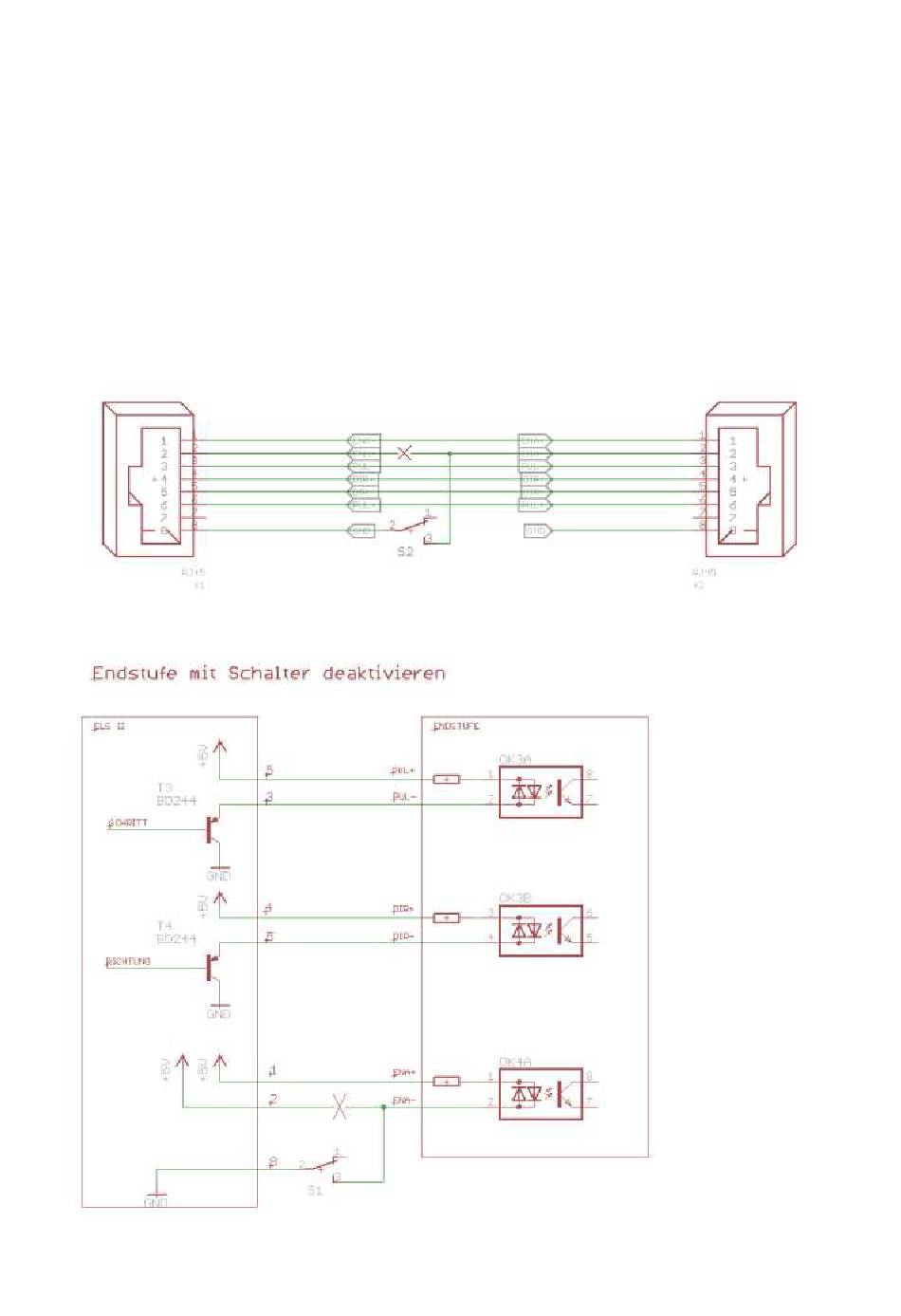

Dazu muss man bei Einsatz der Anschlussadapter das Patchkabel auftrennen und Nr. 2 unterbrechen.
Dieses Kabel schließt man dann von Endstufenseite her über einen Schalter an Pin 8 (GND) der
Steuerung an. Aktiviert man den Schalter wird der Motor stromlos und man kann ihn leicht von Hand
drehen.
Ohne Adapter kann man es so anschließen:
Seite 24 von 76
