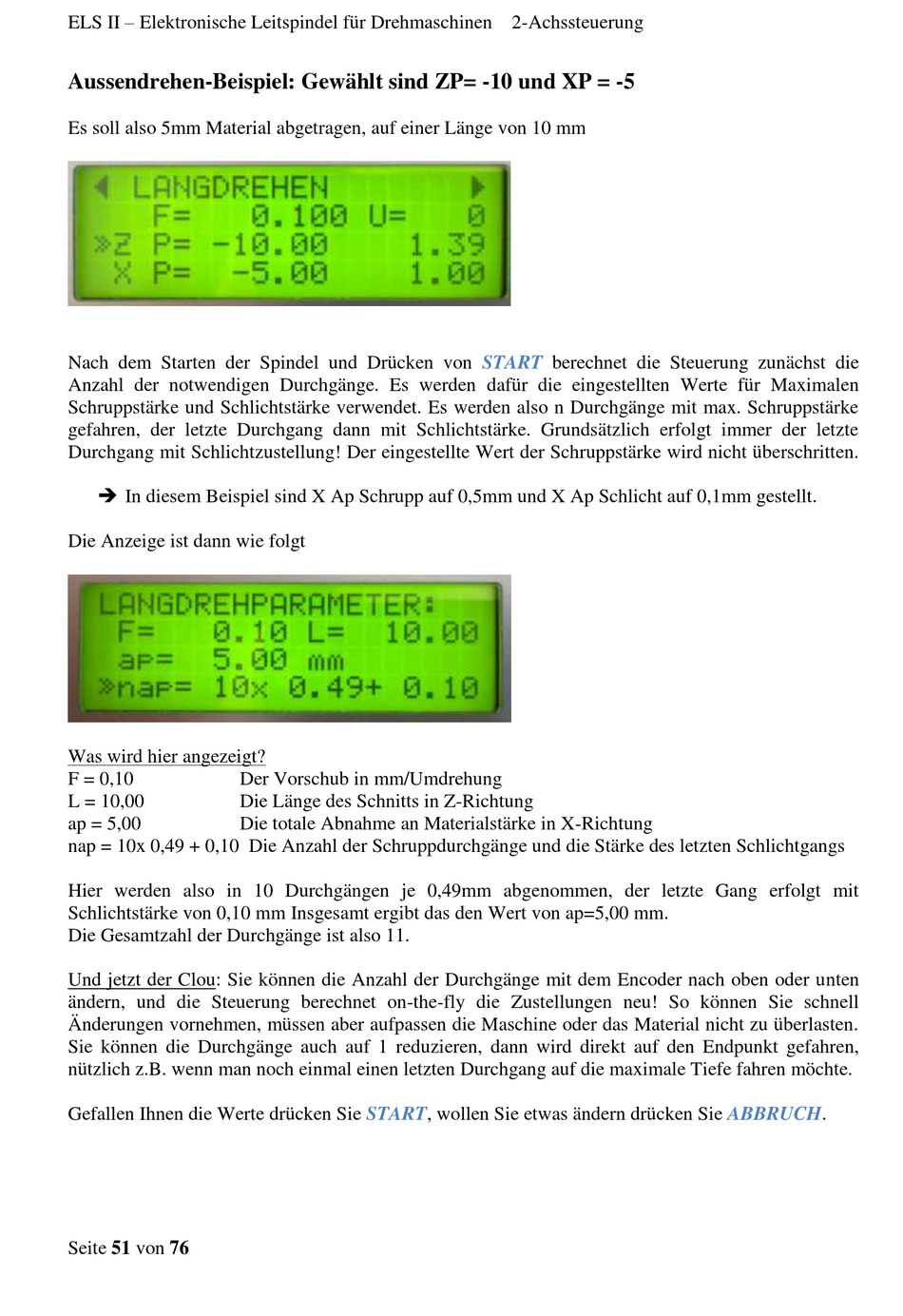

ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
Aussendrehen-Beispiel: Gewählt sind ZP= -10 und XP = -5
Es soll also 5mm Material abgetragen, auf einer Länge von 10 mm
Nach dem Starten der Spindel und Drücken von
Anzahl der notwendigen Durchgänge. Es werden dafür die eingestellten Werte für Maximalen
Schruppstärke und Schlichtstärke verwendet. Es werden also n Durchgänge mit max. Schruppstärke
gefahren, der letzte Durchgang dann mit Schlichtstärke. Grundsätzlich erfolgt immer der letzte
Durchgang mit Schlichtzustellung! Der eingestellte Wert der Schruppstärke wird nicht überschritten.
In diesem Beispiel sind X Ap Schrupp auf 0,5mm und X Ap Schlicht auf 0,1mm gestellt.
Die Anzeige ist dann wie folgt
Was wird hier angezeigt?
F = 0,10
L = 10,00
ap = 5,00
nap = 10x 0,49 + 0,10 Die Anzahl der Schruppdurchgänge und die Stärke des letzten Schlichtgangs
Hier werden also in 10 Durchgängen je 0,49mm abgenommen, der letzte Gang erfolgt mit
Schlichtstärke von 0,10 mm Insgesamt ergibt das den Wert von ap=5,00 mm.
Die Gesamtzahl der Durchgänge ist also 11.
Und jetzt der Clou: Sie können die Anzahl der Durchgänge mit dem Encoder nach oben oder unten
ändern, und die Steuerung berechnet on-the-fly die Zustellungen neu! So können Sie schnell
Änderungen vornehmen, müssen aber aufpassen die Maschine oder das Material nicht zu überlasten.
Sie können die Durchgänge auch auf 1 reduzieren, dann wird direkt auf den Endpunkt gefahren,
nützlich z.B. wenn man noch einmal einen letzten Durchgang auf die maximale Tiefe fahren möchte.
Gefallen Ihnen die Werte drücken Sie START, wollen Sie etwas ändern drücken Sie ABBRUCH.
Seite 51 von 76
Der Vorschub in mm/Umdrehung
Die Länge des Schnitts in Z-Richtung
Die totale Abnahme an Materialstärke in X-Richtung
START
berechnet die Steuerung zunächst die
