ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung

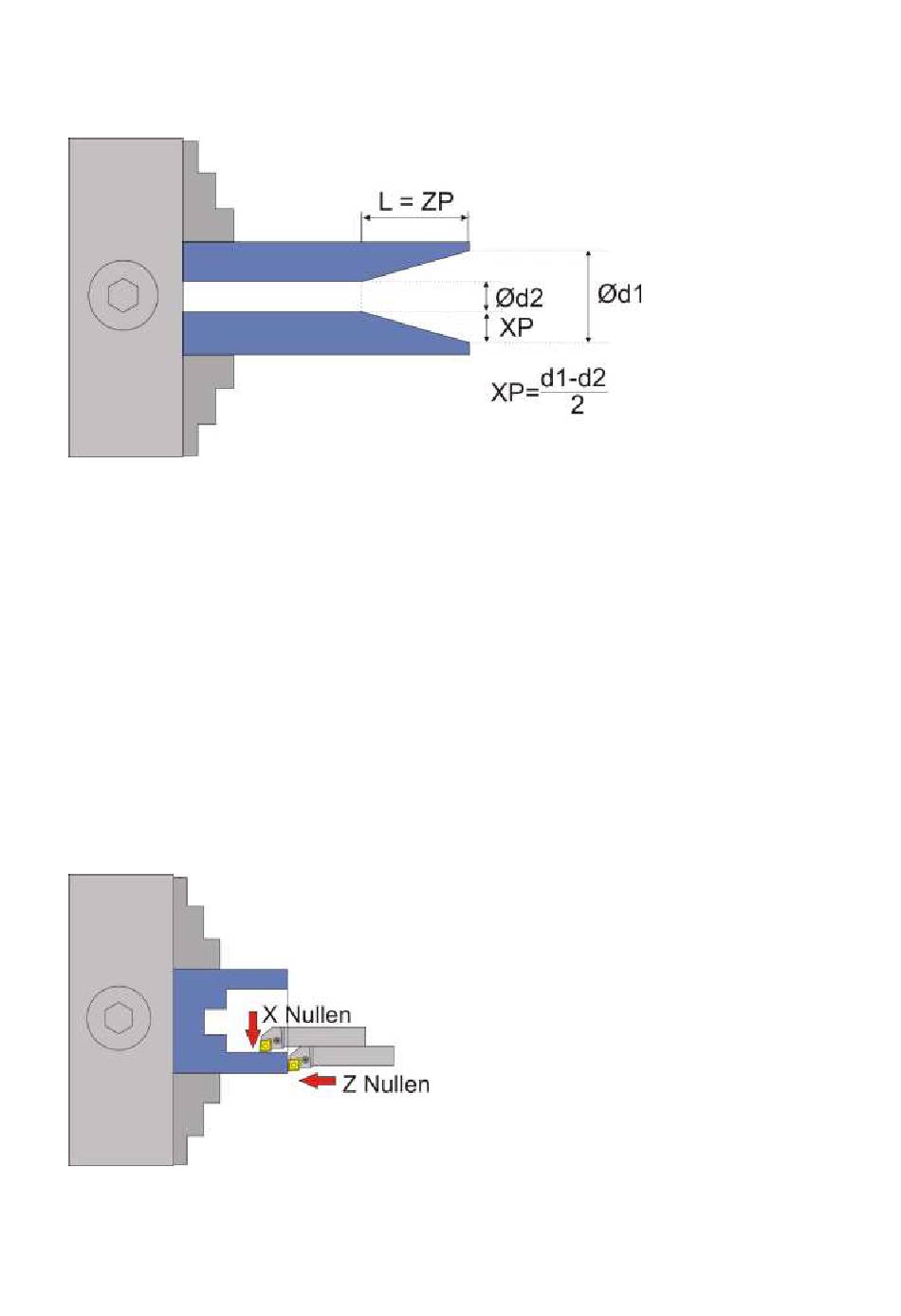

Ein Kegel ist durch 2 Durchmesser D1, D2 und der Länge L definiert:
Die Steuerung erwartet zwei Angaben:
ZP – Das entspricht der Länge des Kegels
XP – Die Strecke in X um die sich der Kegel verjüngt, also (d1-d2)/2
Vorgehensweise:
1. Drehen Sie vor dem Start das Rohmaterial auf Durchmesser d2 aus.
2. Nullen Sie dann die X-Achse auf die Innenseite des Materials. Fahren Sie dabei immer auf
den Bediener zu.
3. Fahren Sie dann zurück ans Ende des Materials und nullen Sie die Z-Achse. Immer von rechts
nach links fahren um das Umkehrspiel auszugleichen!
4. Stellen Sie dann die gewünschten Werte für ZP und XP ein und starten Sie.
5. Sie können vor dem Start des Vorgangs die Anzahl der Durchgänge und die Schnitttiefe pro
Durchgang auswählen. Die Tiefe wird auf den Winkel umgerechnet angezeigt und entspricht
der realen Tiefe ins Material.
Aufgrund der Schneidenradius-Kompensation ist es wichtig so die Achsen zu nullen:
ACHTUNG: -X ist IMMER in Abtragrichtung, in diesem Fall ist –X also zum Bediener hin!
Fahren Sie zum Nullsetzen der X-Achse immer auf das Werkstück zu und setzen dann auf 0, nur so
ist sicher gestellt, dass das Umkehrspiel berücksichtigt wird.
Seite 62 von 76
