ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung

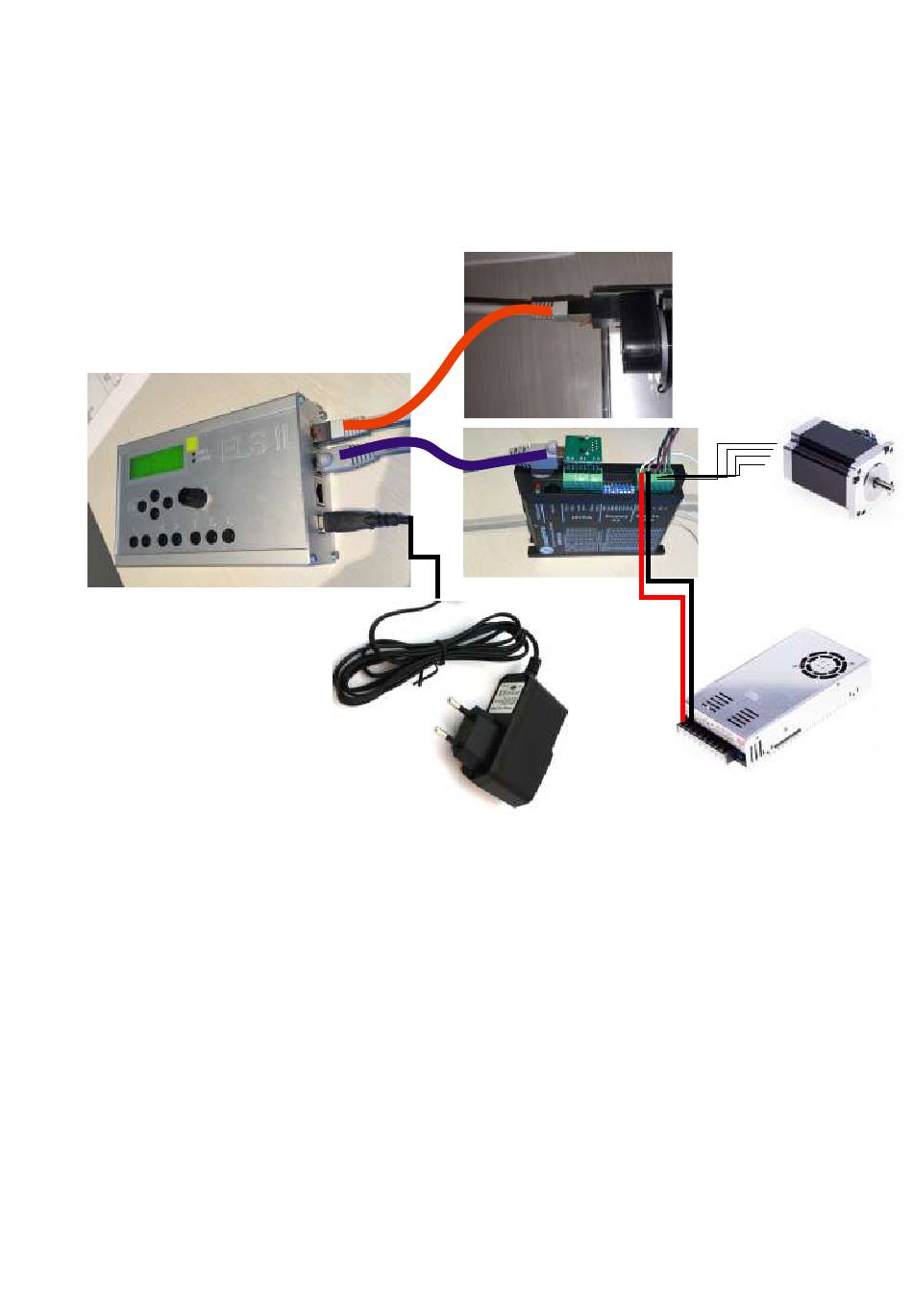

Anschlussschema des Systems:
Encoder und Schrittmotorendstufe werden per Patchkabel angeschlossen, ein USB-Netzteil versorgt
die Steuerung mit 5V. Strom für den Schrittmotor liefert ein Netzteil mit 48V / 6A, der Schrittmotor
wird an die Endstufe angeschlossen. Schrittmotoren der Größe Nema 23 mit 3-4A Strom reichen für
die meisten Maschinen voll aus.
