ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung

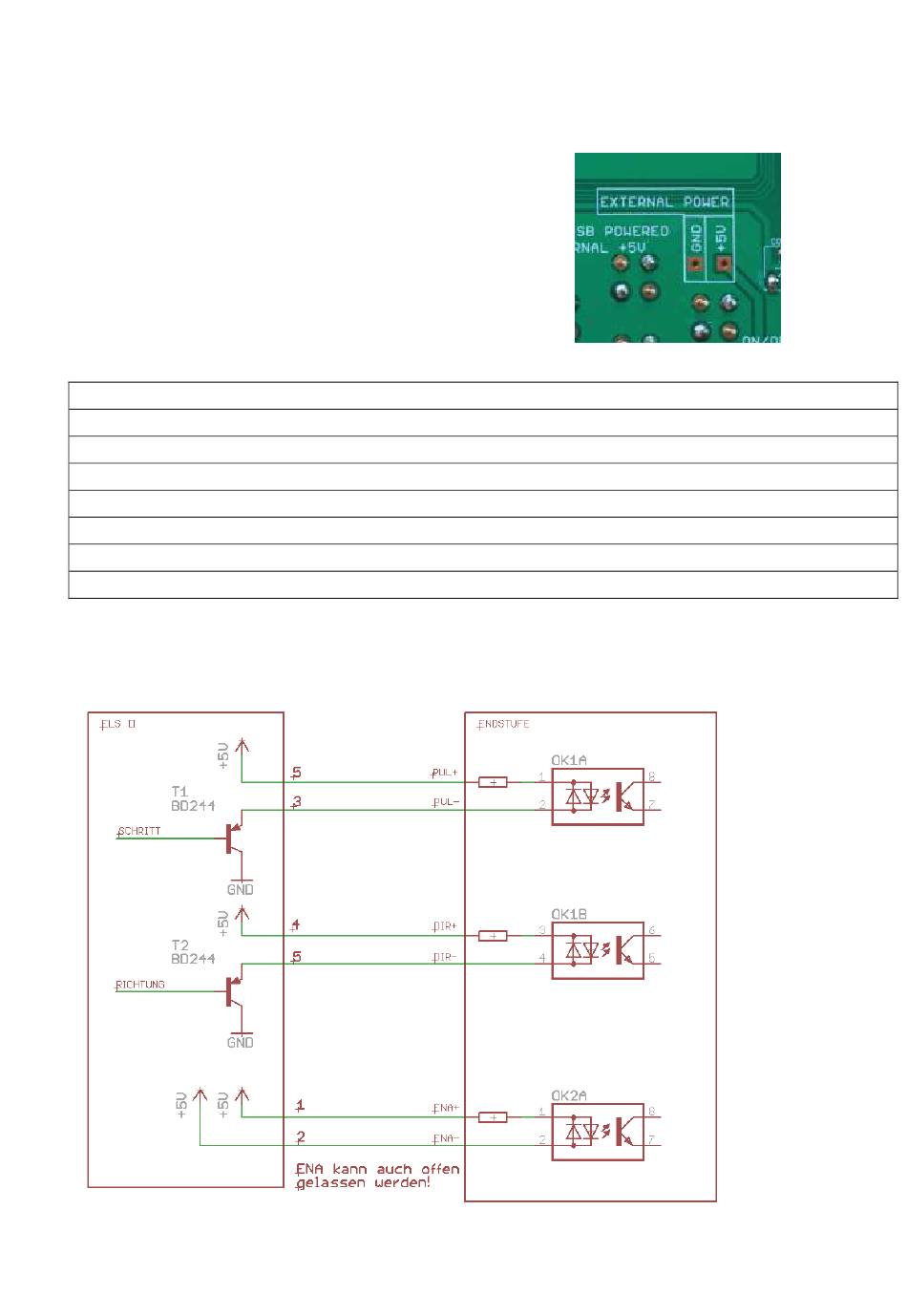

Stecker- und Klemmenbelegung:
– USB Typ A: Normale USB-Belegung
USB
Achtung: Dient der Spannungsversorgung durch ein USB-
(1A) und dem Anschluss an einen PC für Programmupdates.
Stromversorgung anders geschehen soll kann 5V
Gleichspannung direkt an die Anschlüsse auf der Platine
angeschlossen werden.
ZMOT
und
XMOT
Schrittmotor-Endstufe - RJ45:
1:
ENA+
2:
ENA-
3:
PUL-
4:
DIR+
5:
DIR-
6:
PUL+
7:
ERROR LED (High active)
8:
GND
Direkter Anschluss an Schrittmotor-Endstufen:
Seite 17 von 76
Immer 5V
Immer 5V
SCHRITT (LOW active)
5V
RICHTUNG (LOW active)
5V
MASSE (0V)
Netzteil
Falls die
