ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung

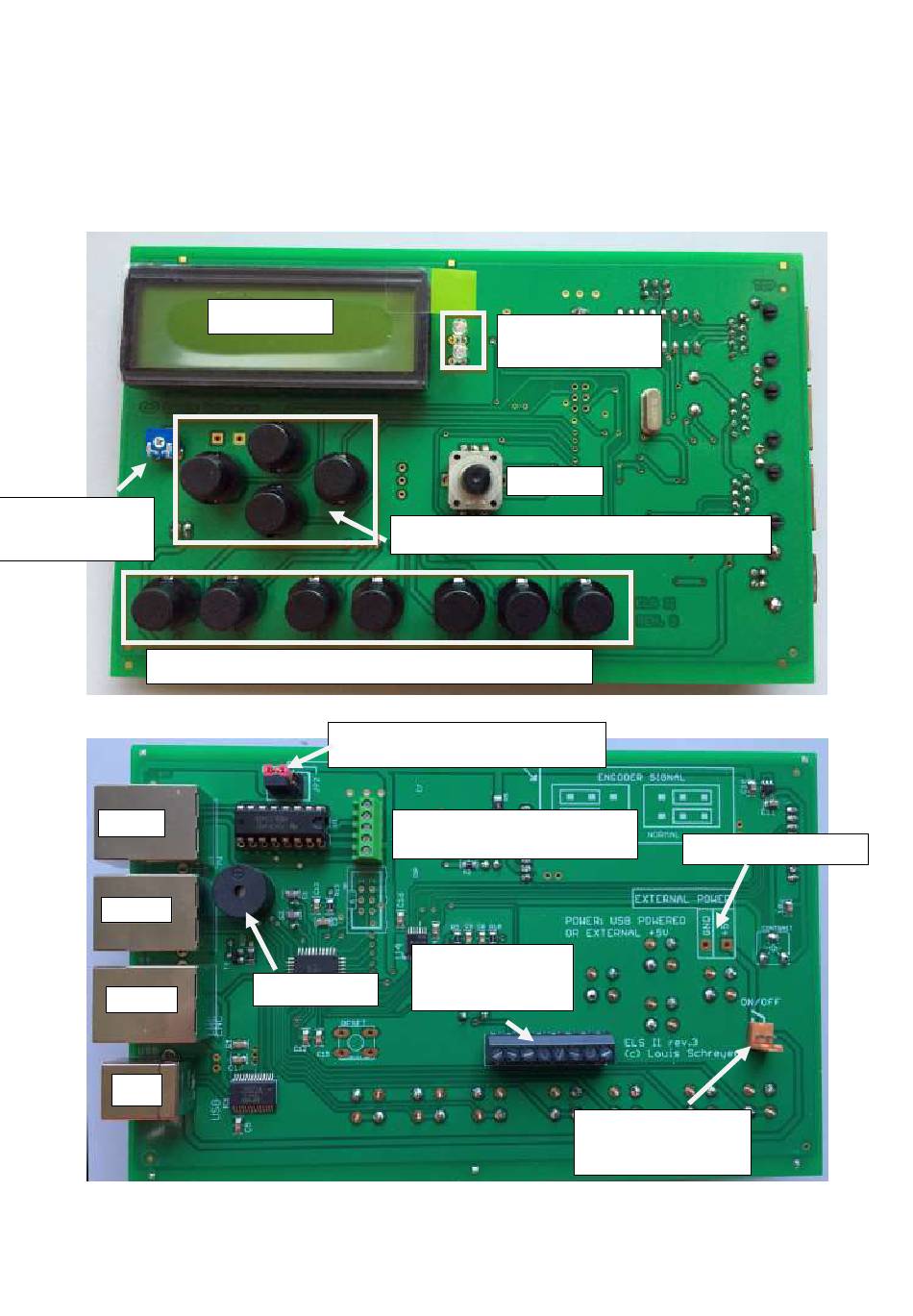

Übersicht der Hardware
Platine, Oberseite:
LCD-Kontrast
Einstellung
Steuertasten: < > << >> Z0 P0 X0
Platine, Unterseite:
ENC
MOT_Z
XMOT
USB
Seite 14 von 76
LCD
JP2: Umschalter für Differentiellem oder
Direktanschluss des Spindel-Encoders
Signalgeber
LEDs:
Spindle, HW Error
Dreh-Encoder
Bedientasten: Links, Rechts, Oben, Unten
X2: Encoder-Anschluss
Für Direktanschluss. Pin 1 ist oben
Klemme für
externe Tasten
Externe Spannungsversorgung
Klemme für
Einschalter
