ELS II – Elektronische Leitspindel für Drehmaschinen 2-Achssteuerung
ENC: Spindelencoder. Hier wird der Encoder der Spindel angeschlossen. Auch der Encoder wird mit
einem Patchkabel verbunden, für HEDS-5540 Encoder gibt es einen kleinen Adapter, der die Signale
des Encoders differenziell überträgt, das verringert die Störrate ganz erheblich und ist sehr anzuraten.
Es können auch andere Encoder direkt angeschlossen werden, das geht dann an der Klemme X2.
X2 Encoder-Anschluss für
Direktanschluss: Hier können Encoder direkt angeklemmt werden.
JP2: Je nachdem ob man den Encoder differenziell oder direkt anschließt muss man zwei
Steckbrücken (Jumper) setzen, diese befinden sich am oberen Rand der Platine.
Beide Brücken links = Differenziell, beide rechts = direkt.
Der
Signalgeber
links dient der Ausgabe von Pieps-Signalen.

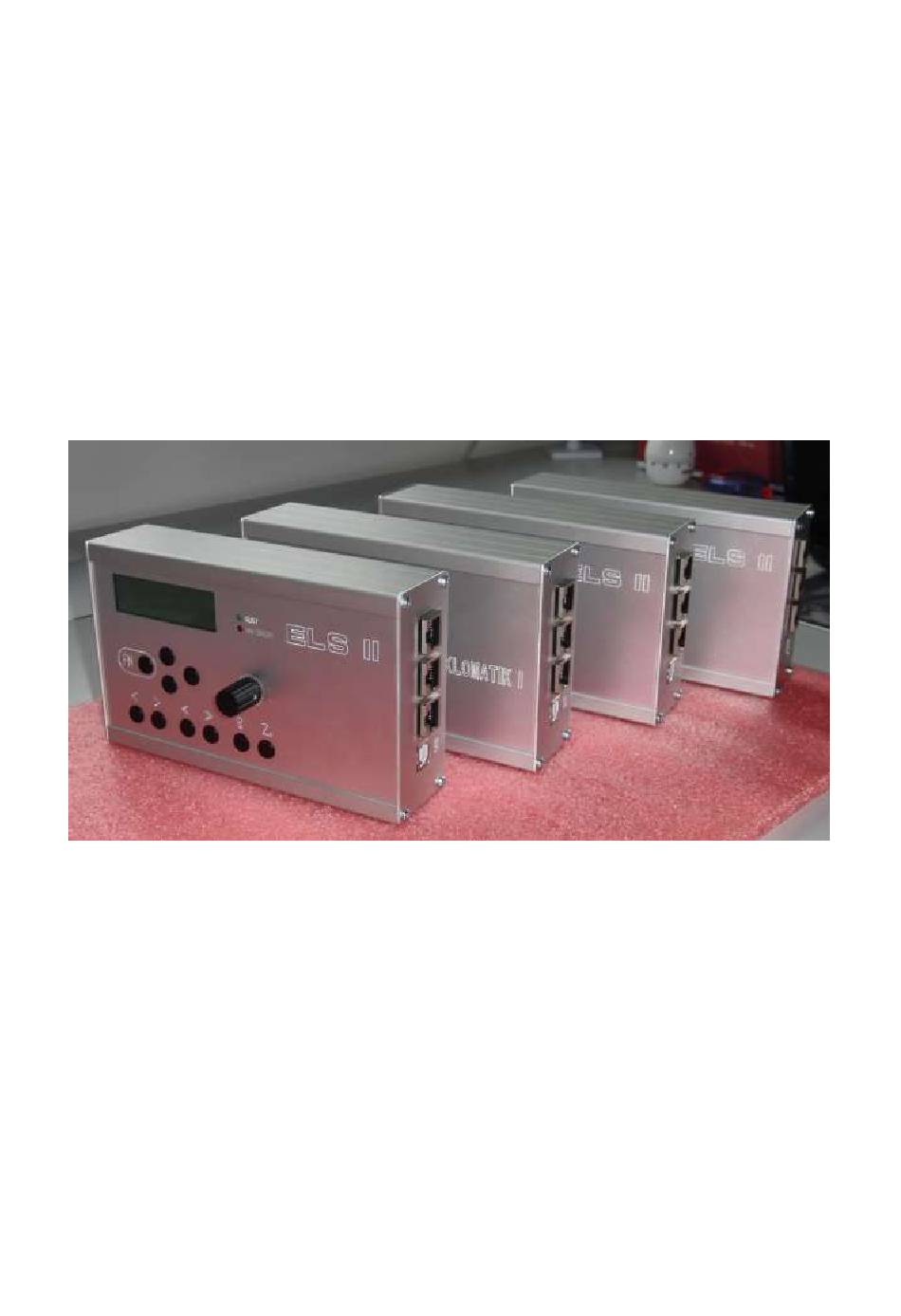

Im Gehäuse eingebaut sieht das Ganze dann je nach Version in etwa so aus:
Seite 16 von 76
