ACF 07 A
Deutsch
Fenster-Klima-Unit
Montage- und Gebrauchsanweisung
English
Air-Conditioner, Window-type
Instructions for installation and operation
Magyar
Ablakklima berendezés
Szerelési és kezelési útmutató

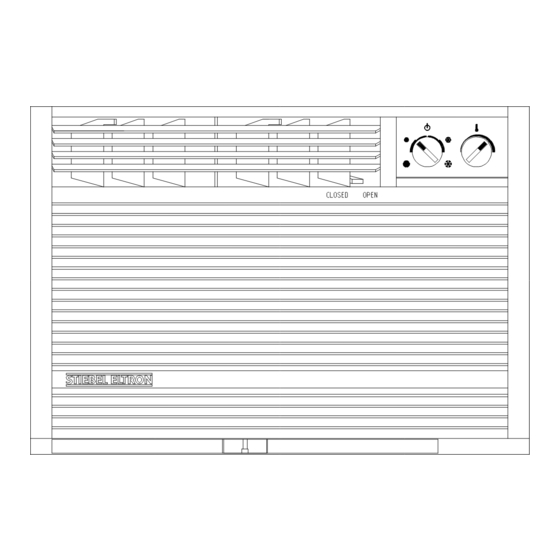

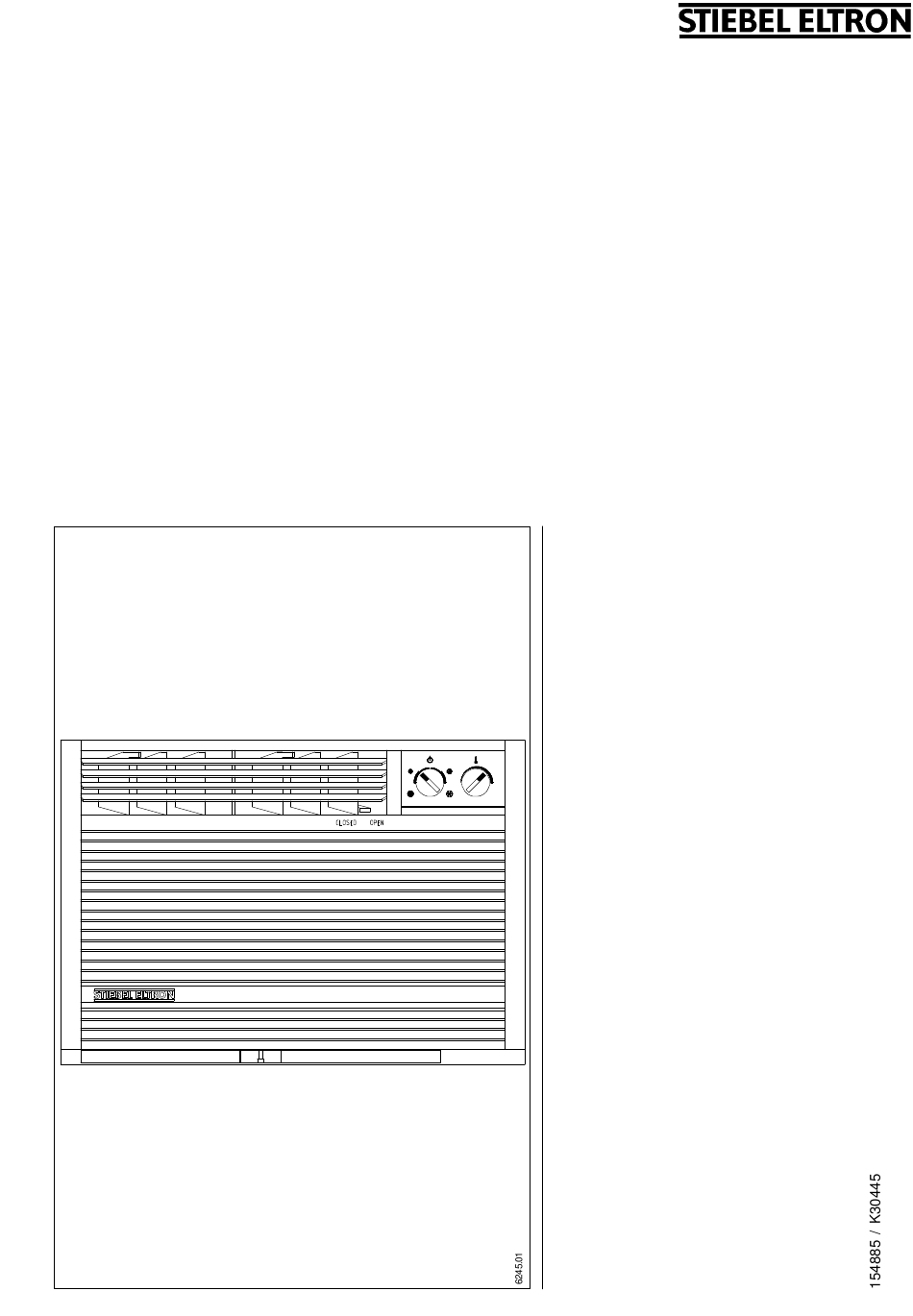

Abb.1 / Fig. 1 / 1. ábra
Deutsch
Gebrauchsanweisung
Wichtige Hinweise
Technische Daten
Bedienelemente
Wirtschaftliche Betriebsweise
Reinigung und Wartung
Montageanweisung
Fensterinstallation
Wandinstallation
Kondensat Ablaufstutzen
Störungsbeseitigung
Recycling/Kundendienst/Garantie 22-23
Kundendienst Adressen
english
operating instructions
Important notes
Technical data
Controls
Economical operation
Cleaning and maintenance
Installation instruction
Window installation
Wall installation
Discharge nozzle
Troubleshooting
Recycling/service / Warranty
After-sales service/Addresses
magyar
Kezelési útmutató
Fontos figyelmeztetés
Müszaki adatok
A kezelôelemek leírása
A gazdaságos üzemeltetés
Tisztítás és karbantartás
Szerelési útmutató
Ablakba telepítés
Falba süllyesztés
Kondenzvíz-csatlakozás
Hibaelhárítás
Seite Kapitel
2
1.0
2
1.1
2-4
1.2
5-6
1.3
6
1.4
7-8
1.5
9
2.0
9-10
2.2
11-13
2.3
14-15
2.4
16-19
3.0
24
Page Section
2
1.0
2
1.1
2-4
1.2
5-6
1.3
6
1.4
7-8
1.5
9
2.0
9-10
2.2
11-13
2.3
14-15
2.4
16-19
3.0
22-23
24
oldal fejezet
2
1.0
2
1.1
2-4
1.2
5-6
1.3
6
1.4
7-8
1.5
9
2.0
9-10
2.2
11-13
2.3
14-15
2.4
16-19
3.0
1
