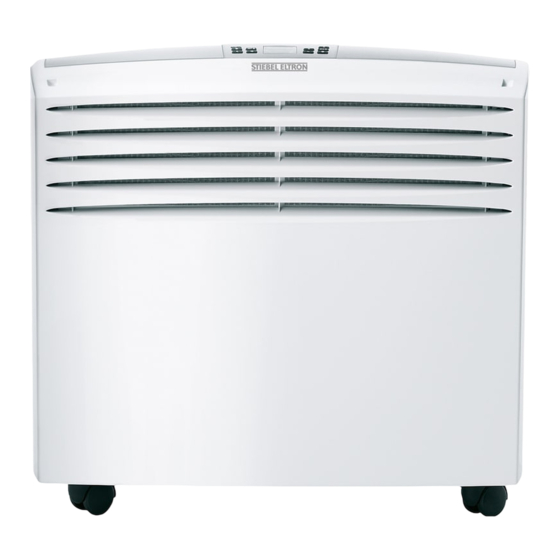

- Seite 1 BEDIENUNG UND INSTALLATION Lokales Raumklimagerät mit Infrarot-Fernbedienung » ACP 24 D...
-
Seite 2: Inhaltsverzeichnis
INHALT BESONDERE HINWEISE Installation �������������������������������������������������� 14 Aufstellbedingungen und Anschluss ������������������������ 14 BEDIENUNG Montage und Aufstellung ������������������������������������� 14 Allgemeine Hinweise ����������������������������������������3 Luftschläuche einhängen �������������������������������������� 14 Sicherheitshinweise ��������������������������������������������� 3 Zubehör ����������������������������������������������������� 14 Andere Markierungen in dieser Dokumentation ���������� 4 10.1 Teleskop-Wanddurchführung �������������������������������� 14 Hinweise am Gerät ����������������������������������������������... -
Seite 3: Besondere Hinweise
BESONDERE HINWEISE | BEDIENUNG Allgemeine Hinweise BESONDERE HINWEISE BEDIENUNG - Das Gerät kann von Kindern ab 8 Jahren sowie Allgemeine Hinweise von Personen mit verringerten physischen, sen- sorischen oder mentalen Fähigkeiten oder Man- Die Kapitel „Besondere Hinweise“ und „Bedienung“ richten sich an den Gerätebenutzer und den Fachhandwerker. gel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich Das Kapitel „Installation“... -
Seite 4: Andere Markierungen In Dieser Dokumentation
BEDIENUNG Sicherheit Sicherheit Andere Markierungen in dieser Dokumentation Hinweis Bestimmungsgemäße Verwendung Allgemeine Hinweise werden mit dem nebenstehenden Das Gerät eignet sich zum Kühlen, Lüften und Entfeuchten der Symbol gekennzeichnet. Raumluft. Das Einsatzgebiet beschränkt sich auf private und ge- f Lesen Sie die Hinweistexte sorgfältig durch. werbliche Räume innerhalb der im Kapitel „Technische Daten“... -
Seite 5: Prüfzeichen
BEDIENUNG Gerätebeschreibung Sachschaden Unterbrechen Sie bei Gewittern die Stromversorgung, indem Sie die Sicherung oder den Leistungsschalter aus- schalten. Dasselbe gilt für Wartungsarbeiten oder wenn Sie das Gerät für längere Zeit nicht benutzen (z. B. wäh- rend eines Urlaubs). Sachschaden Kondensat kann vom Gerät auf den Boden herabtropfen und Folgeschäden, z. B. -
Seite 6: Funktionsschema
BEDIENUNG Bedienung Funktionsschema Gebrauchseigenschaften Funktionsprinzip „Kühlen“ Einschlauchbetrieb Über einen Wärmeübertrager (Verdampfer) wird der Raumluft Wärme entzogen und die abgekühlte Luft dem Aufstellraum wie- der zugeführt. Unter Zugabe von elektrischer Energie wird die ent- zogene Wärme an einen zweiten Wärmeübertrager (Verflüssiger) abgegeben. -
Seite 7: Bevor Sie Das Gerät Zum Ersten Mal Einschalten
BEDIENUNG Bedienung Anzeigefeld ohne Fernbedienung Die Fernbedienung darf nur mit Trockenbatterien vom Typ LR03 1,5 V betrieben werden. Tauschen Sie Batterien immer paar- weise. Wenn das Gerät längere Zeit nicht benutzt wird, entnehmen Sie die Batterien. Entsorgen Sie leere Batterien entsprechend der örtlichen Vor- schriften. -
Seite 8: Display Und Symbole Der Fernbedienung
BEDIENUNG Bedienung Display und Symbole der Fernbedienung AUTO AUTO AUTO AUTO f Drücken Sie die Taste 2, um die Komfort-Funktion einzu- schalten. Im Display wird das entsprechende Symbol „AUTO“ angezeigt und die zweite grüne LED leuchtet. f Drücken Sie die Taste 4, um die Komfort-Funktion auszu- schalten. -
Seite 9: Nachtbetrieb - Kühlen
BEDIENUNG Bedienung f Drücken Sie solange auf die Taste 6, bis die Temperaturanzei- ge wieder angezeigt wird. 4.14 Programmierung von Ein- und Ausschaltprogrammen Sie können ein oder zwei Ein- und Ausschaltprogramme program- mieren. Nach der Aktivierung schaltet sich das Gerät zu den von f Drücken Sie mehrmals die Taste 5 bis im Display das Ihnen programmierten Zeiten automatisch Ein und Aus. -
Seite 10: Aktivieren/Deaktivieren Der Ein- Und Ausschaltprogramme
BEDIENUNG Bedienung 4.15 Aktivieren/Deaktivieren der Ein- und Ausschaltprogramme Die Ein- und Ausschaltprogramme können bedarfsabhängig ein- zeln oder zusammen aktiviert/deaktiviert werden. f Drücken Sie mehrfach die Taste 11 um eines oder beide Pro- gramme zu aktivieren. Die Displayanzeige ändert sich in der Reihenfolge Erläuterung der Symbole: Programm 1 aktiviert... -
Seite 11: Reinigung, Pflege Und Wartung
BEDIENUNG Reinigung, Pflege und Wartung Reinigung, Pflege und Wartung Filteranzeige zurücksetzen Reinigung des Gehäuses Das Gehäuse darf nur mit Wasser und einem neutralen, flüssigen Reinigungsmittel feucht abgewischt werden. Die Verwendung von Benzin, Alkohol, Scheuer- oder Lösungsmitteln ist nicht erlaubt. Bei der Reinigung darf kein Wasser in das Innere des Gerätes gelangen. -
Seite 12: Was Tun Wenn
BEDIENUNG Was tun wenn...? Was tun wenn...? Diese Störungen können Sie selbst beheben Bevor Sie sich an Ihren Fachhandwerker oder den Kundendienst Rufen Sie den Fachhandwerker wenden, prüfen Sie nachstehende Tabelle, um festzustellen, ob es eine einfache Lösung für das Problem gibt. Wenn einer der nachfolgend beschriebenen Fälle zutrifft oder in Störung Untersuchungen zur Störungsbehebung... -
Seite 13: Installation
INSTALLATION Sicherheit INSTALLATION Gerätebeschreibung Das Gerät besteht aus dem Innenteil und einem oder zwei Luft- schläuchen die durch die Gebäudehülle nach Außen geführt wer- den. Sicherheit Lieferumfang Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt Dem mobilen Raumklimagerät liegen folgende Zubehörteile bei: werden. -
Seite 14: Installation
INSTALLATION Installation Installation f Positionieren Sie das Gerät an geeigneter Stelle und ziehen Sie die Luftschläuche nur so lang auseinander, wie notwen- dig. Vermeiden Sie ein Durchhängen der Schläuche. Aufstellbedingungen und Anschluss f Führen Sie die Luftschläuche durch ein z. B. leicht geöffnetes Fenster und befestigen Sie die Schläuche entsprechend. -
Seite 15: Kernbohrung Und Montage
INSTALLATION Zubehör 10.1.2 Kernbohrung und Montage Maße der Kernbohrung f Achten Sie auf eventuelle Versorgungsleitungen in der Wand. f Beachten Sie bei Bohrarbeiten eventuelle tragende Bauteile, A = min. 140 mm wie z. B. Stahlträger und Stahlbetonträger. f Entfernen Sie vor dem Bohren eventuelle Fassadenverklei- dungen (z. B. -
Seite 16: Wandmontageset
INSTALLATION Zubehör 10.2 Wandmontageset f Bohren Sie die beiden Zentrierbohrungen für die Kernboh- rungen mit einem geeigneten Bohrer durch die Wand hin- durch, so dass die Mittelpunkte von Außen erkennbar sind. Für den stationären Betrieb f Decken Sie im Wohnbereich den Fußboden unterhalb der Bestellnummer: 227153 Austrittsöffnungen ab, um Schmutz und Wasser der Kern- lochbohrung aufzunehmen. - Seite 17 INSTALLATION Zubehör Falls die Kernlochbohrung zu groß ist und das Rohr ohne Kraft- aufwand in der Bohrung beweglich ist, muss der Raum zwischen Rohr und Wand dampfdiffussionsdicht abgedichtet werden (z. B. Zargenschaum), um die Bildung von Kondensat zu vermeiden. Einbringen des Rohres Innen Aussen f Klappen Sie das Wetterschutzgitter zusammen und fassen Sie...
-
Seite 18: Inbetriebnahme
INSTALLATION Inbetriebnahme Montage der Sockelblenden f Schrauben Sie die Wandschiene an. f Kleben Sie die mitgelieferten runden selbstklebenden Dich- tungsbänder auf die Geräterückwand. f Stecken Sie die Sockelblenden von vorne nach hinten über f Ersetzen Sie die Rollen des Gerätes durch die mitgelieferten die Standfüße, bis diese hörbar einrasten. -
Seite 19: Technische Daten
INSTALLATION Technische Daten 12. Technische Daten 12.1 Maße und Anschlüsse ACP 24 D Kondensatablauf Außenluft g04 Fortluft Abluft Sekundärluft Eintritt Sekundärluft Austritt www.stiebel-eltron.com ACP 24 D | ... -
Seite 20: Elektroschaltplan
INSTALLATION Technische Daten 12.2 Elektroschaltplan Leistungsplatine Mikroschalter Kondensatbehälter, Maximalstand Steuerungsplatine Mikroschalter Kondensatpumpe Raumtemperaturfühler Transformator Temperaturfühler Verflüssiger Klemmleiste Spannungsversorgung Elektroheizung (nicht belegt) Stecker 2-pol Verdichterschutz, Temperaturklixon Stecker 4-pol Verdichtermotor Stecker 4-pol Ventilatormotor Anlaufkondensator, Verdichter Ventilatormotor Anlaufkondensator, Lüfter Kondensatpumpe Anlaufkondensator, Lüfter 20 | ACP 24 D www.stiebel-eltron.com... -
Seite 21: Datentabelle
INSTALLATION Technische Daten 12.3 Datentabelle ACP 24 D 239142 Ausführungen Betriebsart Kühlen Kältemittel R410 A Füllmenge Kältemittel 0,48 Treibhauspotenzial des Kältemittels (GWP100) 2088 -Äquivalent (CO 1,00 Schutzart (IP) IP20 Leistungsdaten Nennleistung im Kühlbetrieb (P rated Leistungsaufnahmen Nennleistungsaufnahme im Kühlbetrieb (P Leistungsaufnahme im Betriebszustand Temperaturregler aus (P... -
Seite 22: Kundendienst Und Garantie
