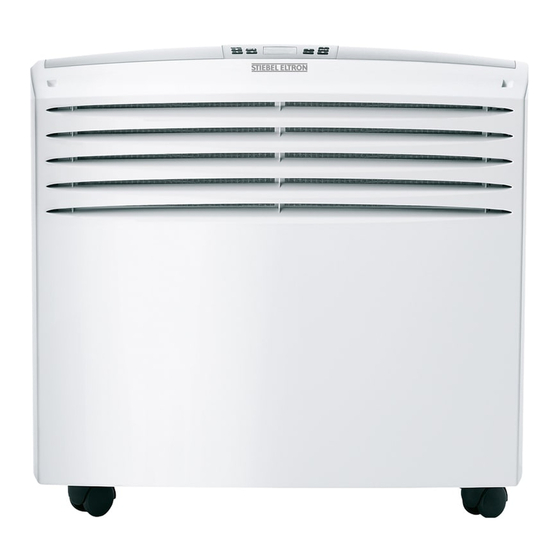

- Seite 1 Bedienung und installation lokales Raumklimagerät mit Zweischlauch-technik und infrarot-Fernbedienung » ACP 24...
-
Seite 2: Inhaltsverzeichnis
Inhalt | BedIenung Allgemeine Hinweise Bedienung Zubehör ����������������������������������������������������� 14 10.1 Teleskop-Wanddurchführung �������������������������������� 14 Allgemeine Hinweise ����������������������������������������2 10.2 Wandmontageset ����������������������������������������������� 15 Sicherheitshinweise ��������������������������������������������� 2 Andere Markierungen in dieser Dokumentation ���������� 3 Inbetriebnahme �������������������������������������������� 18 Hinweise am Gerät ���������������������������������������������� 3 11.1 Erstinbetriebnahme / Wiederinbetriebnahme ������������ 18 Maßeinheiten �����������������������������������������������������... -
Seite 3: Bedienung
BedIenung Sicherheit sicherheit 1.1.2 symbole, art der gefahr Symbol Art der Gefahr Bestimmungsgemäße Verwendung Verletzung Das mobile Raumklimagerät besteht aus dem Innenteil und einem oder zwei Luftschläuchen, die durch die Gebäudehülle nach außen Stromschlag geführt werden. Diese Bedienungsanleitung beschreibt das mobile Raumklima- Verbrennung gerät, die Fernbedienung und die Fest-Montage des Gerätes. -
Seite 4: Ce-Kennzeichnung
BedIenung Gerätebeschreibung gerätebeschreibung Sachschaden Betreiben Sie das Gerät nur komplett installiert und mit geräteübersicht allen Sicherheitseinrichtungen. Sachschaden Unterbrechen Sie bei Gewittern die Stromversorgung, indem Sie die Sicherung oder den Leistungsschalter ausschalten. Dasselbe gilt für Wartungsarbeiten oder wenn Sie das Gerät für längere Zeit nicht benutzen (z. B. während eines Urlaubs). -
Seite 5: Gebrauchseigenschaften
BedIenung Bedienung Bedienung geräteaufstellung Sachschaden Das Gerät sorgt für einen Eigenschutz des Kältekreislaufs. Zur Vermeidung von Schäden am Verdichter läuft dieser erst nach ca. 3 Minuten Verzögerungszeit an. Hinweis Um das Gerät energiesparend einzusetzen, betreiben Sie das Gerät in allen Betriebsarten immer mit den beiden nach außen geführten Luftschläuchen. -
Seite 6: Bevor Sie Das Gerät Zum Ersten Mal Einschalten
BedIenung Bedienung Bevor sie das gerät zum ersten mal einschalten Batterien in die Fernbedienung einlegen Beachten Sie, dass - das Gerät nur stehend transportiert wurde. Im Zweifelsfalle das Gerät eine Stunde bis zur ersten Inbetriebnahme senk- recht stehen lassen. - durch Transport beschädigte Geräte nicht angeschlossen und in Betrieb genommen werden dürfen. -
Seite 7: Display Und Symbole Der Fernbedienung
BedIenung Bedienung display und symbole der Fernbedienung Komfort-Funktion Bei dieser Funktion werden automatisch die optimalen Raum- klimabedingungen geschaffen. Das Gerät stellt die Betriebsart sowie die Lüfterstufe in Abhängigkeit von der aktuellen Raum- temperatur ein. AUTO AUTO AUTO AUTO 1 Anzeige von Lüfterstufe oder Automatikbetrieb 2 Heizungsbetrieb (ohne Funktion) f Drücken Sie die Taste 2, um die Komfort-Funktion einzu- 3 Kühlbetrieb... -
Seite 8: Entfeuchten
BedIenung Bedienung 4.10 entfeuchten 4.12 nachtbetrieb - Kühlen f Drücken Sie die Taste 4 bis im Display das Entfeuchten f Drücken Sie die Taste 4 bis die Betriebsart „Kühlen“ im Symbol angezeigt wird. Display angezeigt wird. f Drücken Sie die Taste 3, um den Nachtbetrieb zu aktivieren. In der Betriebsart „Entfeuchten“... -
Seite 9: Aktivieren/Deaktivieren Der Ein- Und Ausschaltprogramme
BedIenung Bedienung f Drücken Sie die Taste 6 bis im Display die Anzeige blinkt. ein- und ausschalten der automatiken f Drücken Sie mehrfach die Taste 7 um die Ausschalt-Uhrzeit einzustellen. Die Anzeige springt mit jedem Tastendruck um 30 Minuten weiter. Bei vollen Stunden wird nur die Stunde angezeigt. -
Seite 10: Energiesparender Betrieb
BedIenung Reinigung, Pflege und Wartung Das Gerät startet im Automatik-Betrieb. Temperatur- und Lüfter- luftfilter einstellung erfolgt in Abhängigkeit der aktuellen Raumtemperatur und einem internen nicht veränderbaren Programm. f Drücken Sie nochmals kurz die Taste 6, um den Betrieb ohne Fernsteuerung zu beenden. Das Gerät schaltet sich wieder aus. -
Seite 11: Entleeren Des Kondensatbehälters
BedIenung Was tun wenn...? entleeren des Kondensatbehälters dienst. Geben Sie die Modellbezeichnung (siehe Leistungsschild) an und beschreiben Sie das Problem. Die Geräteelektronik überwachte den Füllstand des internen Kondensatbehälters. Wird der Maximalstand erreicht, erlöschen diese störungen können sie selbst beheben alle LEDs im Anzeigefeld und das Gerät schaltet sich aus. Die nachfolgend beschriebenen Betriebserscheinungen sind keine f Ziehen Sie den Netzstecker aus der Steckdose. -
Seite 12: Sicherheit
InStallatIOn Sicherheit InStallatIOn gerätebeschreibung Das Gerät besteht aus dem Innenteil und einem oder zwei Luft- schläuchen die durch die Gebäudehülle nach Außen geführt werden. sicherheit lieferumfang Die Installation, Inbetriebnahme sowie Wartung und Reparatur des Gerätes darf nur von einem Fachhandwerker durchgeführt Dem mobilen Raumklimagerät liegen folgende Zubehörteile bei: werden. -
Seite 13: Installation
InStallatIOn Installation installation luftschläuche einhängen f Hängen Sie die Platte der Luftschläuche unten in die Schlitze der Rückwand ein und rasten Sie den oberen Teil der Platte aufstellbedingungen und anschluss in die Geräterückwand ein. f Stecken Sie die mitgelieferten Luftdüsen fest auf die 9.1.1 aufstellort Schläuche. -
Seite 14: Zubehör
InStallatIOn Zubehör 10. Zubehör Sofern die Kernlochbohrung zu groß ist und das Rohr ohne Kraft- aufwand in der Bohrung beweglich ist, muss der Raum zwischen Für das Gerät sind zwei Zubehör-Sets erhältlich, die nicht Be- Rohr und Wand dampfdiffussionsdicht abgedichtet werden (z. B. standteil des Gerätelieferumfangs sind. -
Seite 15: Wandmontageset
InStallatIOn Zubehör geräteanschluss 10.2.3 Kernbohrungen und montage f Achten Sie auf eventuelle Versorgungsleitungen in der Wand. f Beachten Sie bei Bohrarbeiten eventuelle tragende Bauteile, wie z. B. Stahlträger und Stahlbetonträger. f Entfernen Sie vor dem Bohren eventuelle Fassadenver- kleidungen (z. B. Schiefer- oder Behangplatten). f Achten Sie darauf, dass die Öffnungen durch Buschwerk und Pflanzen nicht zuwachsen können. - Seite 16 InStallatIOn Zubehör schematischer aufbau einhandmontage des wetterschutzgitters von innen Bei einer Montage oberhalb des Erdgeschosses, empfiehlt sich die Montage nach folgender Vorgehensart: 1 Feder 2 Bügel f Schieben Sie die beiden Kunststoffrohre in die Kernloch- bohrungen und längen diese bündig ab. Das Rohr mit der f Stecken Sie die Federn an die Bügel.
- Seite 17 InStallatIOn Zubehör einhängen des gerätes 1 Kette 2 Nase des Innenflansches f Spannen Sie die beiden Ketten und hängen Sie die Ketten in die Nasen des Innenflansches ein. f Hängen Sie das Gerät vorsichtig in die Wandschiene ein. f Schneiden Sie die überflüssige Kette mit einem Seiten- Achten Sie darauf, dass die Wandschiene lediglich zur schneider ab.
-
Seite 18: Inbetriebnahme
InStallatIOn Inbetriebnahme 11. inbetriebnahme 11.1 erstinbetriebnahme / wiederinbetriebnahme f Prüfen Sie die sachgerechte und sichere Spannungsversorgung. f Schalten Sie zuerst die Spannungsversorgung, danach das Gerät ein. f Führen Sie einen Funktionstest durch. f Übergeben Sie das Gerät an den Benutzer und weisen Sie ihn in die Funktionen und Besonderheiten entsprechend ein. -
Seite 19: Technische Daten
InStallatIOn Technische Daten 12. technische daten 12.1 maße und anschlüsse d45 Kondensatablauf g03 Außenluft g04 Fortluft g05 Abluft g23 Sekundärluft Eintritt g24 Sekundärluft Austritt www.stiebel-eltron.com ACP 24 | ... -
Seite 20: Elektroschaltplan
InStallatIOn Technische Daten 12.2 elektroschaltplan Leistungsplatine Mikroschalter Kondensatbehälter, Maximalstand Steuerungsplatine Mikroschalter Kondensatpumpe Raumtemperaturfühler Transformator Temperaturfühler Verflüssiger Klemmleiste Spannungsversorgung Elektroheizung (nicht belegt) Stecker 2-pol Verdichterschutz, Temperaturklixon Stecker 4-pol Verdichtermotor Stecker 4-pol Ventilatormotor Anlaufkondensator, Verdichter Ventilatormotor Anlaufkondensator, Lüfter Kondensatpumpe Anlaufkondensator, Lüfter 20 | ACP 24 www.stiebel-eltron.com... -
Seite 21: Datentabelle
InStallatIOn Technische Daten 12.3 datentabelle ACP 24 227151 Betriebsart Kühlen Nennleistung im Kühlbetrieb (P rated Nennleistungsaufnahme im Kühlbetrieb (P Nennleistungszahl im Kühlbetrieb (EER rated Entfeuchtungsleistung Energieeffizienzklasse Stromverbrauch pro Stunde (Q kWh/h Leistungsaufnahme im Betriebszustand Temperaturregler aus (P 26,0 Leistungsaufnahme im Bereitschaftszustand (EN 62301) (P Treibhauspotenzial des Kältemittels (GWP) kg CO²-Äq 1975... -
Seite 22: Kundendienst Und Garantie
Schäden oder Folgeschäden, die durch das Gerät ver- oder schreiben Sie uns: ursacht werden, insbesondere auf Ersatz außerhalb des Gerätes Stiebel Eltron GmbH & Co. KG entstandener Schäden, geltend machen. Gesetzliche Ansprüche - Kundendienst - des Kunden uns gegenüber oder gegenüber Dritten bleiben un- Fürstenberger Straße 77, 37603 Holzminden... -
Seite 23: Umwelt Und Recycling
Umwelt Und Recycling Entsorgung von Transport- und Verkaufsverpackungsmaterial Damit Ihr Gerät unbeschädigt bei Ihnen ankommt, haben wir es sorgfältig verpackt. Bitte helfen Sie, die Umwelt zu schützen, und entsorgen Sie das Verpackungsmaterial des Gerätes sach- gerecht. Wir beteiligen uns gemeinsam mit dem Großhandel und dem Fachhandwerk / Fachhandel in Deutschland an einem wirksamen Rücknahme- und Entsorgungskonzept für die um- weltschonende Aufarbeitung der Verpackungen. - Seite 24 Deutschland Verkauf Tel. 05531 702-110 | Fax 05531 702-95108 | info-center@stiebel-eltron.de STIEBEL ELTRON GmbH & Co. KG Kundendienst Tel. 05531 702-111 | Fax 05531 702-95890 | kundendienst@stiebel-eltron.de Dr.-Stiebel-Straße | 37603 Holzminden Ersatzteilverkauf Tel. 05531 702-120 | Fax 05531 702-95335 | ersatzteile@stiebel-eltron.de Tel.
