Anschlüsse Patient-PRM-EKG-Schreiber
Um ein EKG auf dem PRM und einem externen EKG-Schreiber mit Hilfe
der Patienten-EKG-Kabel anzuzeigen, nehmen Sie die Anschlüsse wie
in (Abbildung B-4) gezeigt vor.
PATIENT > PRM > REKORDER
Externer Rekorder
Kanal 1 (rot)
Oberflächen-
EKG
EINGANG
Kanäle 2 & 3
(Orange & Grün)

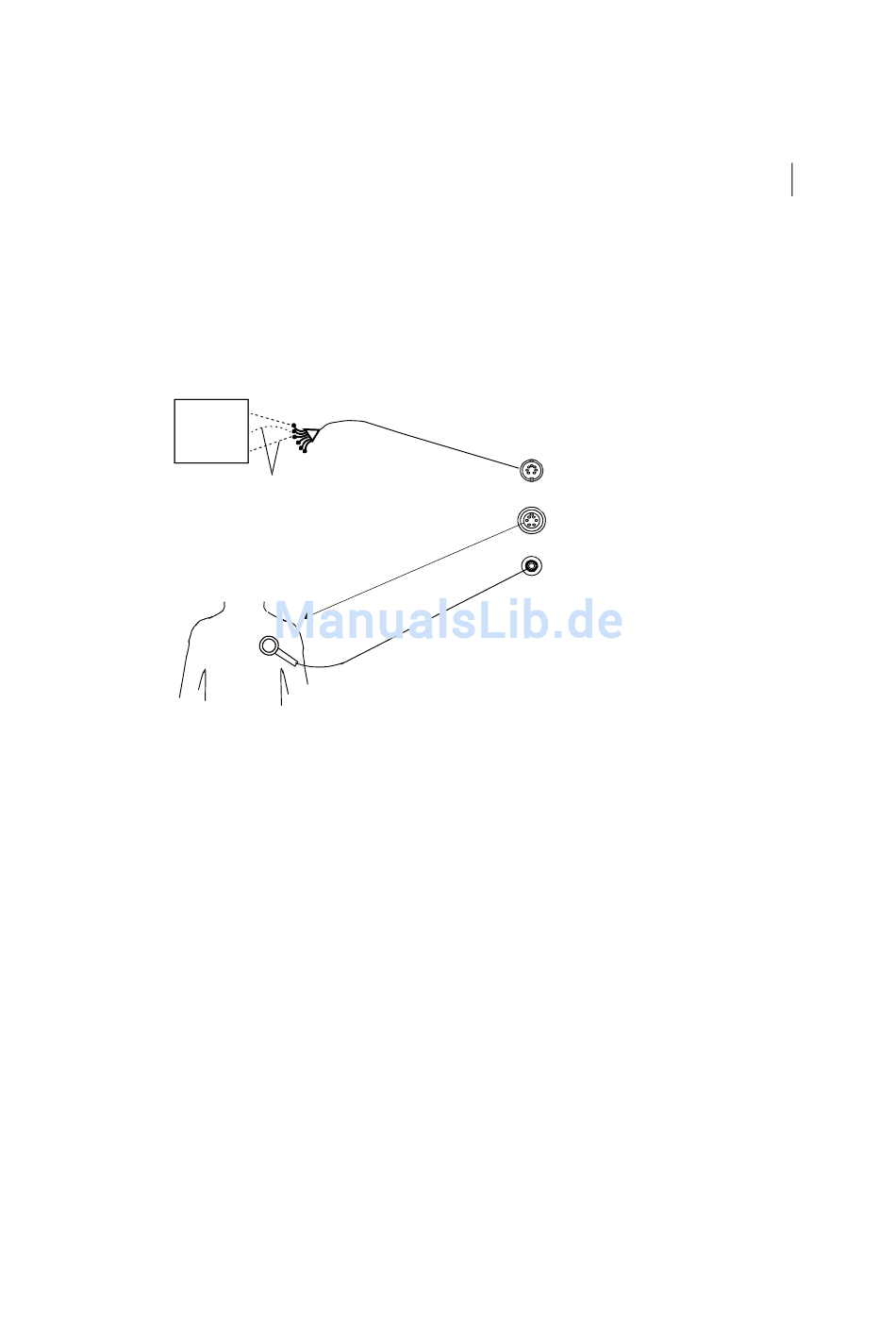

Abbildung B-4. Der PRM empfängt Signale über das Patientenkabel und sendet dann Oberflächen- und
Telemetriekanäle an den externen EKG-Schreiber.
1. Schließen Sie das externe EKG-Kabel vom PRM an die Eingangsanschlüsse
des externen EKG-Schreibers an.
•
Kanal 1 (rot) für Oberflächen-EKG
•
Kanal 2 (orange) für Telemetriesignal 1
•
Kanal 3 (grün) für Telemetriesignal 2
2. Schließen Sie das Patienten-EKG-Kabel an die Patientenelektroden an.
3. Überprüfen Sie, ob der Programmierkopf richtig positioniert ist.
4. Die Verbindungen sind jetzt hergestellt. Siehe „Anzeige von Oberflächen-EKG,
EGMs und Ereignismarkierungen" auf Seite 8-3.
KABELANSCHLÜSSE FÜR EXTERNE GERÄTE
Anschlüsse
Kabel Externer
Rekorder
Patienten-
EKG-Kabel
Programmierkopf
PRM-
Analoger AUSGANG
EKG EINGANG
Programmierkopf EINGANG
B-5
