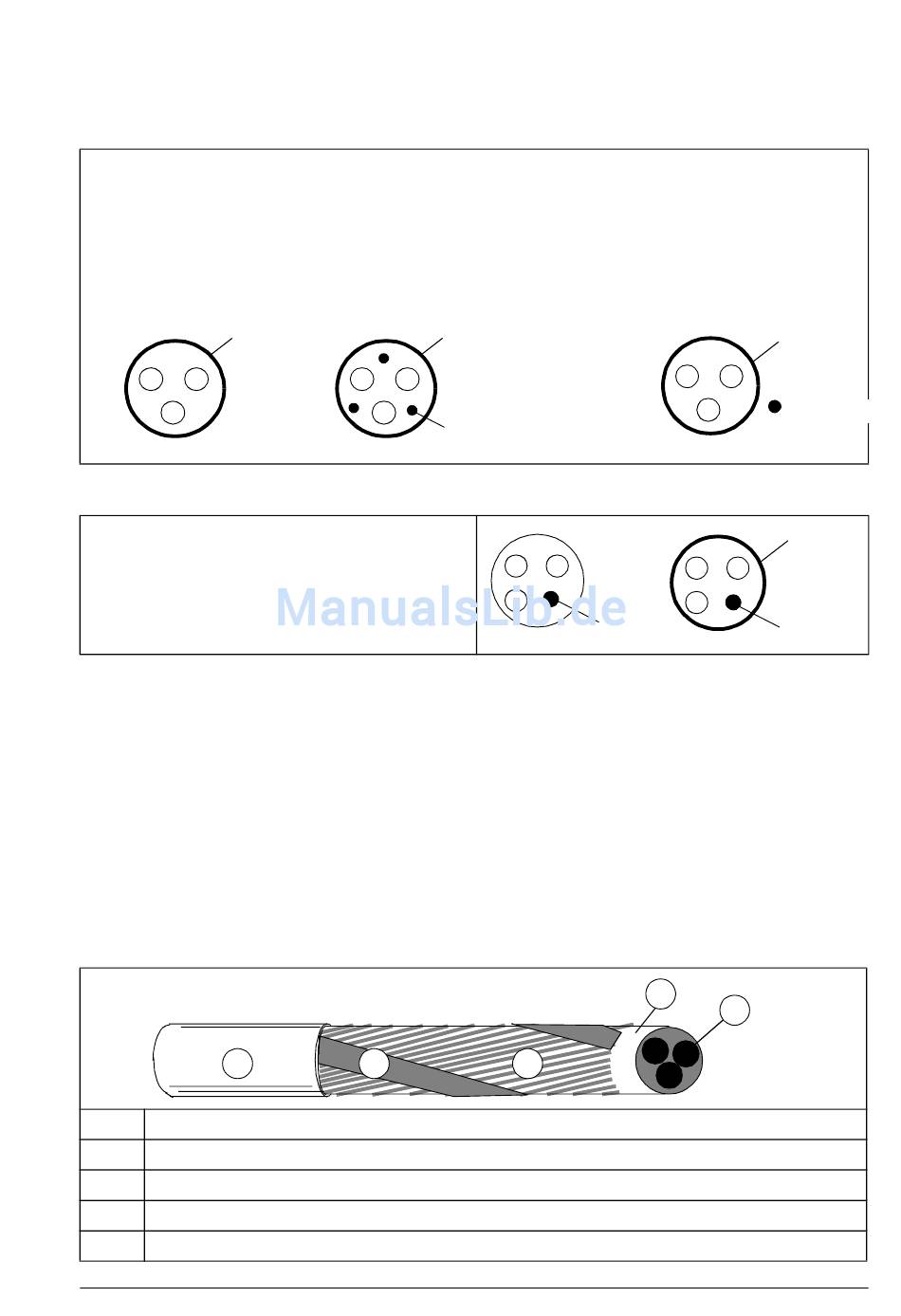

Andere Stromversorgungskabel-Typen
Motorkabel (auch empfohlen zur Stromversorgungsverkabelung):
Symmetrisches abgeschirmtes Kabel: Dreiphasenleiter
und ein konzentrischer oder anderweitig konstruierter
Schutzleiter (PE) sowie eine Abschirmung. Prüfen Sie
die örtlichen bzw. bundesland-/landesweit geltenden
Elektrizitäts-Sicherheitsnormen auf Zulassung.
PE und
Abschirmung
Zulässig zur Verkabelung bei Wechselstromversorgung
Ein Vierleitersystem: Dreiphasenleiter und ein
Schutzleiter.

Motorkabel-Abschirmung

Um als Schutzleiter zu fungieren, muss die Abschirmung dieselbe Querschnittsfläche
besitzen wie die Phasenleiter, wenn sie aus demselben Metall besteht. Für eine
effektive Unterdrückung von abgestrahlten und übertragenen
Hochfrequenzemissionen muss die Leitfähigkeit der Abschirmung mindestens 1/10
der Leitfähigkeit des Phasenleiters betragen. Mit einer Abschirmung aus Kupfer oder
Aluminium werden die Anforderungen problemlos eingehalten. Die
Mindestanforderung der Motorkabelabschirmung des Antriebs wird im Folgenden
dargestellt. Es besteht aus einer konzentrischen Schicht von Kupferdrähten. Je
besser und dichter die Abschirmung ist, desto niedriger sind das Emissionsniveau
und die Lagerströme.
1
1 Isoliermantel
2 Kupferdrahtabschirmung
3 Helix aus Kupferband oder Kupferdraht
4 Innere Isolierung
5 Kabelader
Planen der elektrischen Installation 39
Abschir-
mung
PE
3 2
Hinweis: Ein seperater Schutzleiter
(PE) ist erforderlich, wenn die
Leitfähigkeit der
Kabelabschirmung für den
angedachten Zweck nicht
ausreichend ist.
PE
4
5
Abschirmung
PE
Abschir-
mung
PE
