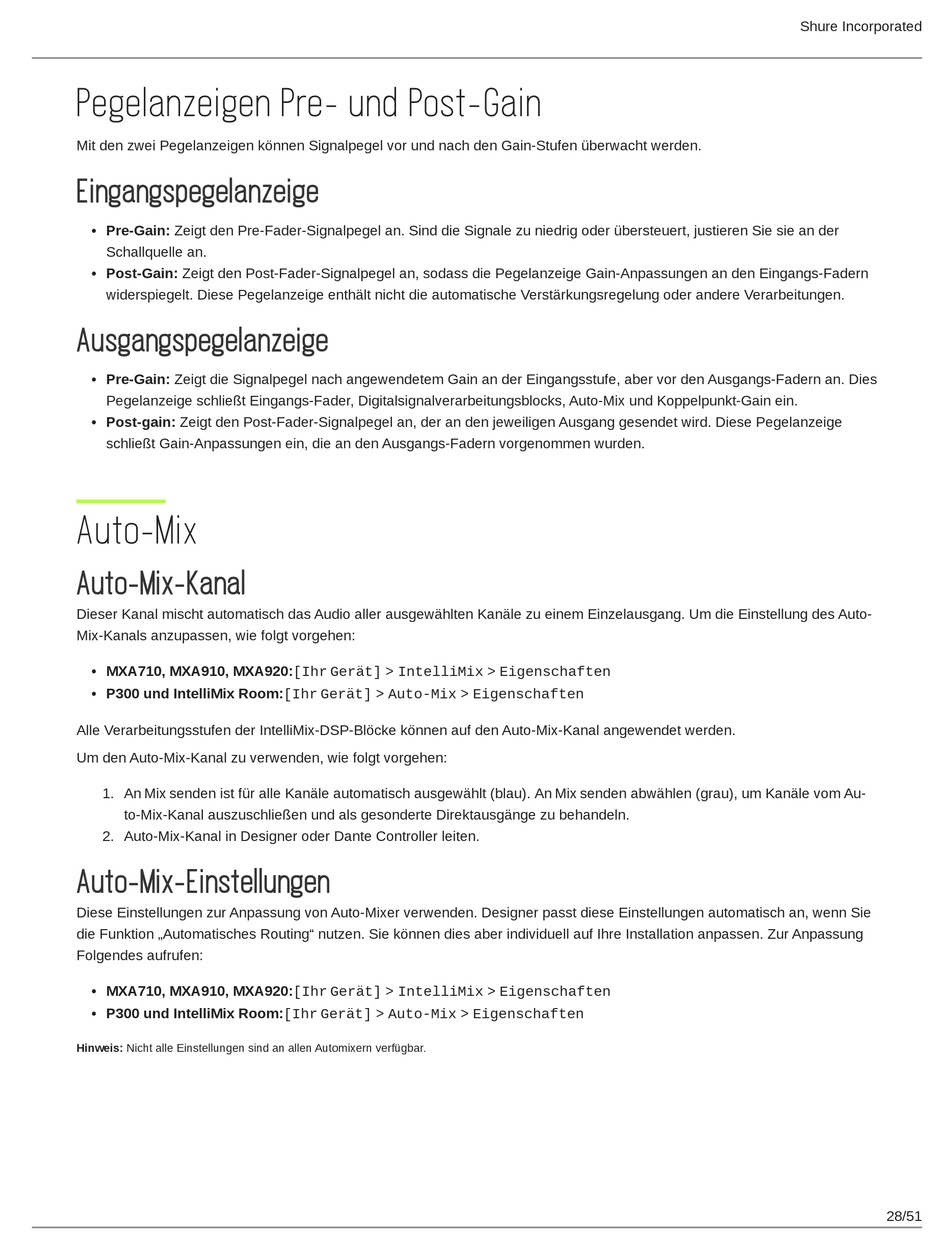

Pegelanzeigen Pre- und Post-Gain
Mit den zwei Pegelanzeigen können Signalpegel vor und nach den Gain-Stufen überwacht werden.
Eingangspegelanzeige
•
Pre-Gain: Zeigt den Pre-Fader-Signalpegel an. Sind die Signale zu niedrig oder übersteuert, justieren Sie sie an der
Schallquelle an.
•
Post-Gain: Zeigt den Post-Fader-Signalpegel an, sodass die Pegelanzeige Gain-Anpassungen an den Eingangs-Fadern
widerspiegelt. Diese Pegelanzeige enthält nicht die automatische Verstärkungsregelung oder andere Verarbeitungen.
Ausgangspegelanzeige
•
Pre-Gain: Zeigt die Signalpegel nach angewendetem Gain an der Eingangsstufe, aber vor den Ausgangs-Fadern an. Dies
Pegelanzeige schließt Eingangs-Fader, Digitalsignalverarbeitungsblocks, Auto-Mix und Koppelpunkt-Gain ein.
•
Post-gain: Zeigt den Post-Fader-Signalpegel an, der an den jeweiligen Ausgang gesendet wird. Diese Pegelanzeige
schließt Gain-Anpassungen ein, die an den Ausgangs-Fadern vorgenommen wurden.
Auto-Mix
Auto-Mix-Kanal
Dieser Kanal mischt automatisch das Audio aller ausgewählten Kanäle zu einem Einzelausgang. Um die Einstellung des Auto-
Mix-Kanals anzupassen, wie folgt vorgehen:
•
MXA710, MXA910, MXA920:[Ihr Gerät] > IntelliMix > Eigenschaften
•
P300 und IntelliMix Room:[Ihr Gerät] > Auto-Mix > Eigenschaften
Alle Verarbeitungsstufen der IntelliMix-DSP-Blöcke können auf den Auto-Mix-Kanal angewendet werden.
Um den Auto-Mix-Kanal zu verwenden, wie folgt vorgehen:
1.
An Mix senden ist für alle Kanäle automatisch ausgewählt (blau). An Mix senden abwählen (grau), um Kanäle vom Au-
to-Mix-Kanal auszuschließen und als gesonderte Direktausgänge zu behandeln.
2.
Auto-Mix-Kanal in Designer oder Dante Controller leiten.
Auto-Mix-Einstellungen
Diese Einstellungen zur Anpassung von Auto-Mixer verwenden. Designer passt diese Einstellungen automatisch an, wenn Sie
die Funktion „Automatisches Routing" nutzen. Sie können dies aber individuell auf Ihre Installation anpassen. Zur Anpassung
Folgendes aufrufen:
•
MXA710, MXA910, MXA920:[Ihr Gerät] > IntelliMix > Eigenschaften
•
P300 und IntelliMix Room:[Ihr Gerät] > Auto-Mix > Eigenschaften
Hinweis: Nicht alle Einstellungen sind an allen Automixern verfügbar.
Shure Incorporated
28/51
