FIELD_VAL

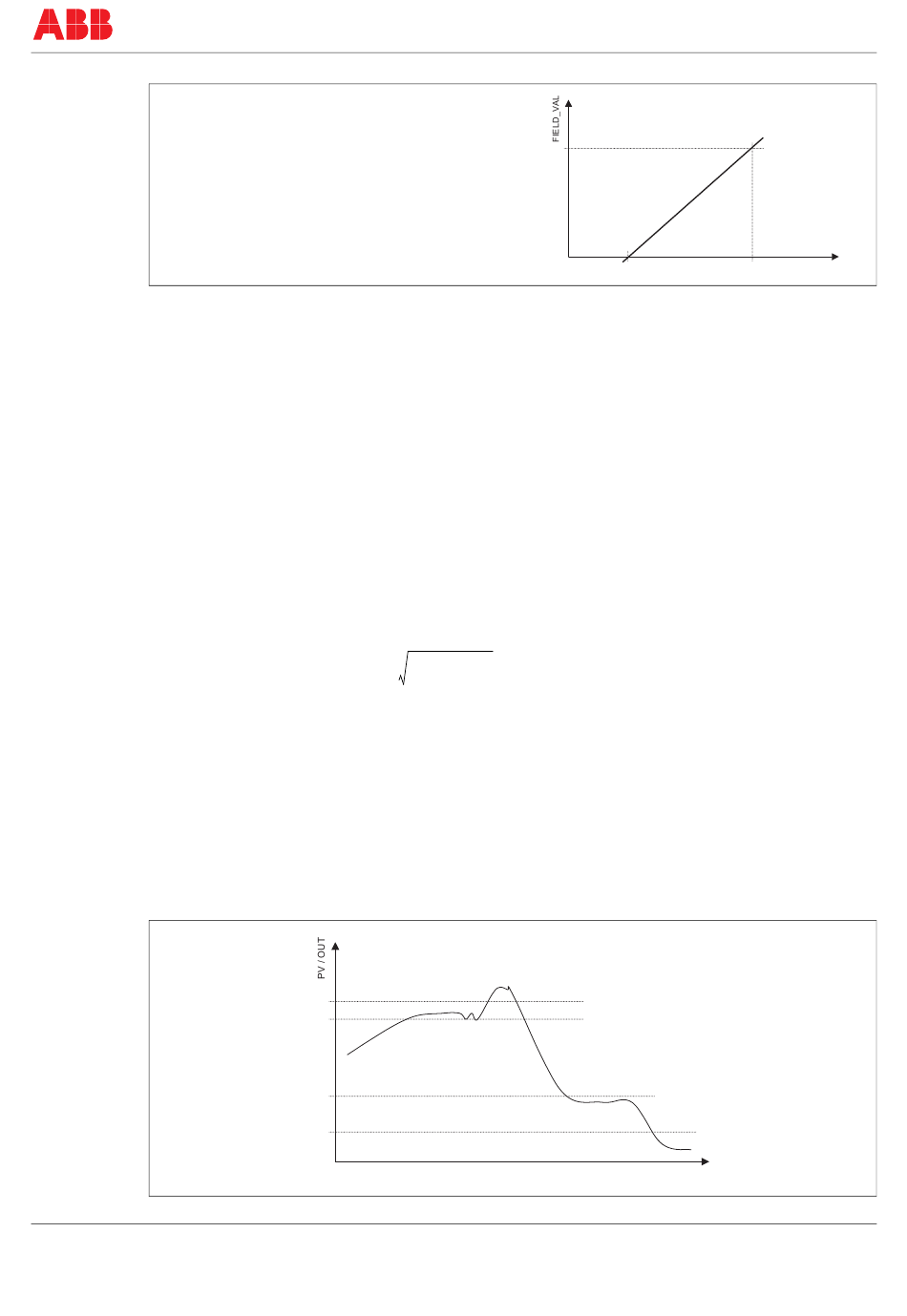

Abb. 4-7

OUT_SCALE

Mit der Einstellung OUT_SCALE wird der PV-Wert berechnet. Dies kann der Kanalwert sein, d.h. unverändert

ohne Skalierung Auch eine Neuskalierung auf der Grundlage von FIELD_VAL ist möglich, dies wird als indirekt

bezeichnet. OUT_SCALE ist normalerweise dersselbe wir beim Transducer, wenn jedoch L_TYPE auf Indirekt

oder Ind Sqr Root gesetzt wird, bestimmt OUT_SCALE die Umwandlung von FIELD_VAL zum Ausgang.. PV

und OUT haben immer dieselbe Skalierung. OUT_SCALE sorgt für die Skalierung für PV. PV ist immer der Wert,

den der Block im Auto-Mode bei OUT einträgt. Falls Man erlaubt ist, kann jemend einen Wert in den Ausgang

schreiben. Der Status verhindert jeden Versuch eines geschlossenen Regelkreises mit dem MAN-Wert durch

Setzen des Grenzwertes auf konstant. Der Parameter LOW_CUT hat eine entsprechende Option "Low-

Abtrennung" im IO_OPTS Bitstring. Ist das Optionsbit wahr, wird jeder berechnete Ausgang unterhalb des "Low-

Abtrennungswertes" in Null geändert. Sinnvoll ist dies lediglich bei Messgeräten mit Null Abweichung, wie z.B.

Durchflussmesser. Der PV-Filter, dessen Zeitkonstante PV_FTIME ist, wird auf PV angewandt und nicht auf

FIELD_VAL.

Direkt:

Indirekt:

Ind Sqr Root (Ind. Wurzel):

4.4.4

Der AI-Block erkennt die folgenden Grenzwert-Verletzungen seines PV-Wertes:

• High High Grenzwert-Verletzung

• High Grenzwert-Verletzung

• Low Grenzwert-Verletzung

• Low Low Grenzwert-Verletzung

Es wird eine einstellbare Hysterese angewandt, wenn der Wert zum gültigen Zustand zurückkehrt. Für jede

Alarmmeldung kann getrennt eine Priorität zugewiesen werden. Die folgende Abbildung zeigt die Bedeutung der

verschiedenen Grenzwert-Einstellungen.

Abb. 4-8

Temperatur-Messumformer TF02/TF02-Ex (Fühlerkopfmontage) und TF202/TF202-Ex (Feldmontage) 42/11-

(

100

channel_val

--------------------------------------------------------------------------------------- -

EU@100% EU@0%

XD_SCALE, Beziehung Kanal_Wert - FIELD_VAL

PV = Kanal_Wert

FIELD_VAL

--------------------------------- -

100
