3.3
Abschirmung, Erdung, EMV
Abschirmung
Es dürfen nur abgeschirmte Buskabel verwendet werden, um die Norm der Foundation Fieldbus gemäß
IEC 61158-2 zu erfüllen. Die abgeschirmten Kabel Typ A und B sind für den Einsatz mit dem TF02 / TF202
freigegeben.
Optimale elektromagnetische Verträglichkeit des TF02 / TF202 ist nur gewährleistet, wenn abgeschirmte Kabel
für die Verdrahtung der Sensor-Anschlüsse verwendet werden.
Die richtige Anschlussklemme für die Kabelabschirmung ist in Kapitel 3.1 (TF02 / TF202 Einbauorte)
beschrieben.
Erdung
Der Metall-Anschlusskopf AGL / AGLF / AGS / AGSF, der für den TF02 / TF202 angeboten wird, muss direkt an
Massepotenzial angeschlossen werden. Hierfür ist ein Kupferkabel mit einem Querschnitt von mindestens 4
mm² zu verwenden.
EMV
Optimale elektromagnetische Verträglichkeit von System ist nur dann gewährleistet, wenn die
Systemkomponentsen und insbesondere die Leitungen abgeschirmt sind und die Abschirmung eine möglichst
vollständige Abdeckung erreicht.
3.4
Wartung, Reparatur, Fehlersuche
Der TF02 / TF202 ist nach Zuschalten der Feldbus-Stromversorgung sofort voll funktionsfähig.
Der TF02 / TF202 ist praktisch wartungsfrei.
Die Warnhinweise auf dem Gehäuse (außen und auf der Innen-Abdeckung) sind zu beachten.
16
Temperatur-Messumformer TF02/TF02-Ex (Fühlerkopfmontage) und TF202/TF202-Ex (Feldmontage) 42/11-

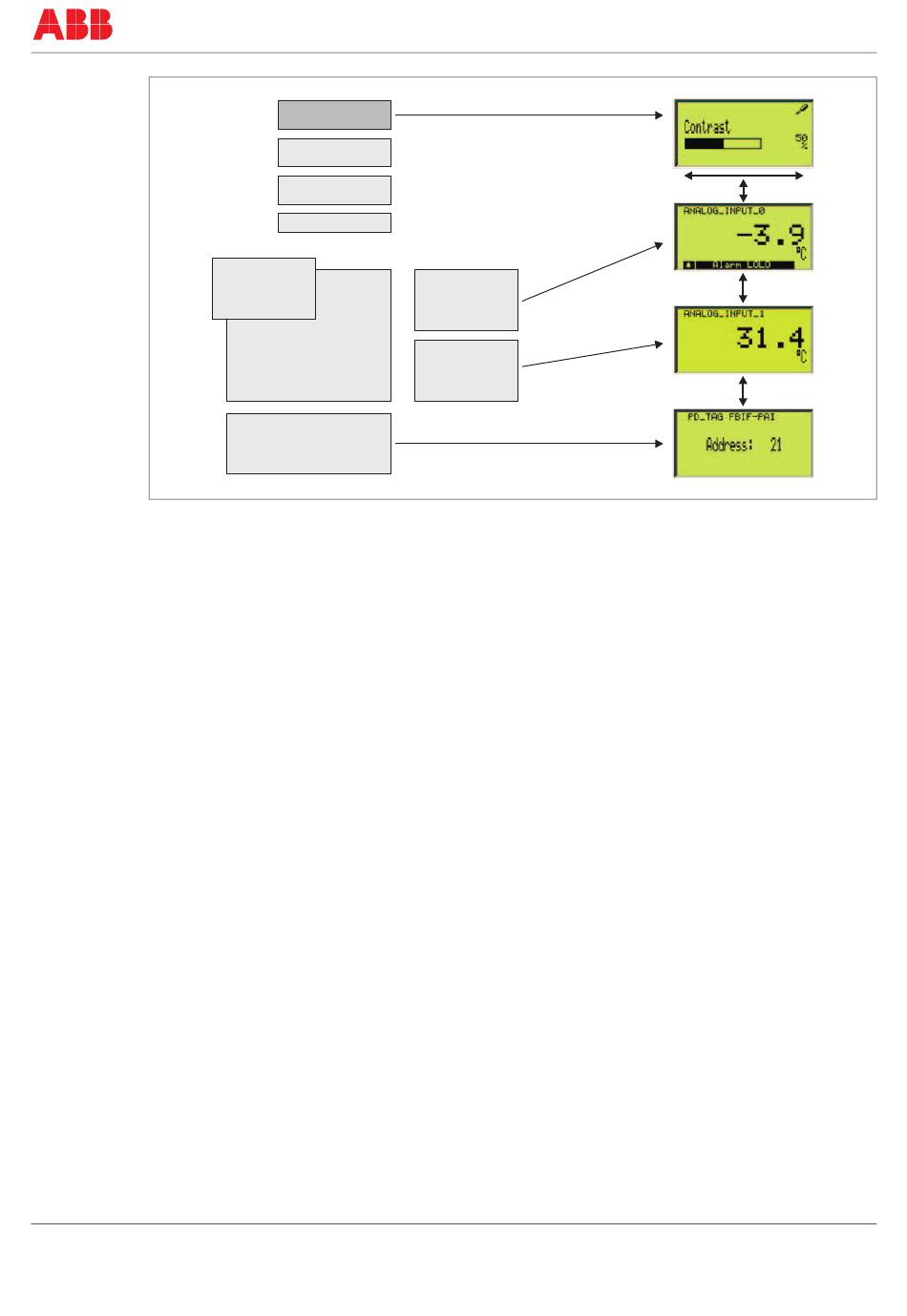

HMI
Flash firmware
Simulation plug
identification
Factory balancing
Serial
communication
interface
Transducer
block
Temperature
Resource block
AI1
block
AI2
block
