Entfernungen
grösser 5 m
Grössere Entfer-
nungen
10266D/1
Für grössere Distanzen als 5 m muss zusätzlich ein Klemmenanschlusskasten
zwischen Photometer und Bedienungsgerät geschaltet werden. Dies ermöglicht
eine schnelle An- und Abkoppelung von Photometer und Bedienungsgerät.

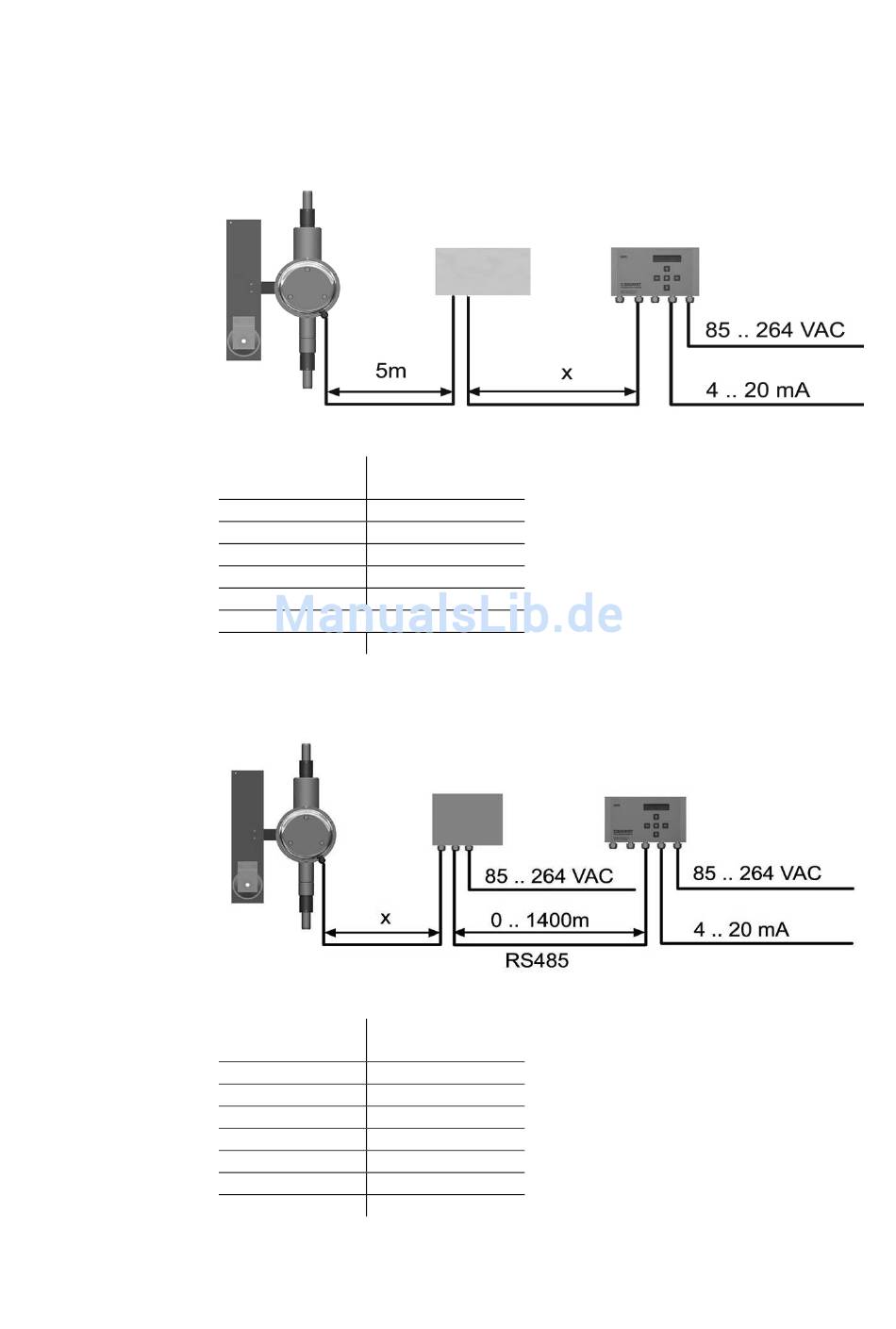

Abbildung 14: Anordnung mit Klemmenanschlusskasten
Kabelquerschnitt
Maximale Länge x
[mm
2
]
0.14
0.25
0.34
0.5
0.75
1
1.5
Mit dem Einbau eines SITRAs können Distanzen des SIRELs bis zu 1'400 m
überbrückt werden. Das SITRA dient in diesem Fall als Signalverstärker.
Abbildung 15: Anordnung mit SITRA
Kabelquerschnitt
Maximale Länge x
[mm
2
]
0.14
0.25
0.34
0.5
0.75
1
1.5
Klemmenan-
schlusskasten
[m]
30
60
80
Standardkabel
120
190
250
360
SITRA
[m]
20
50
70
Standardkabel
100
160
200
290
Betriebsanleitung StackGuard
15
