Betriebsanleitung StackGuard
3.6

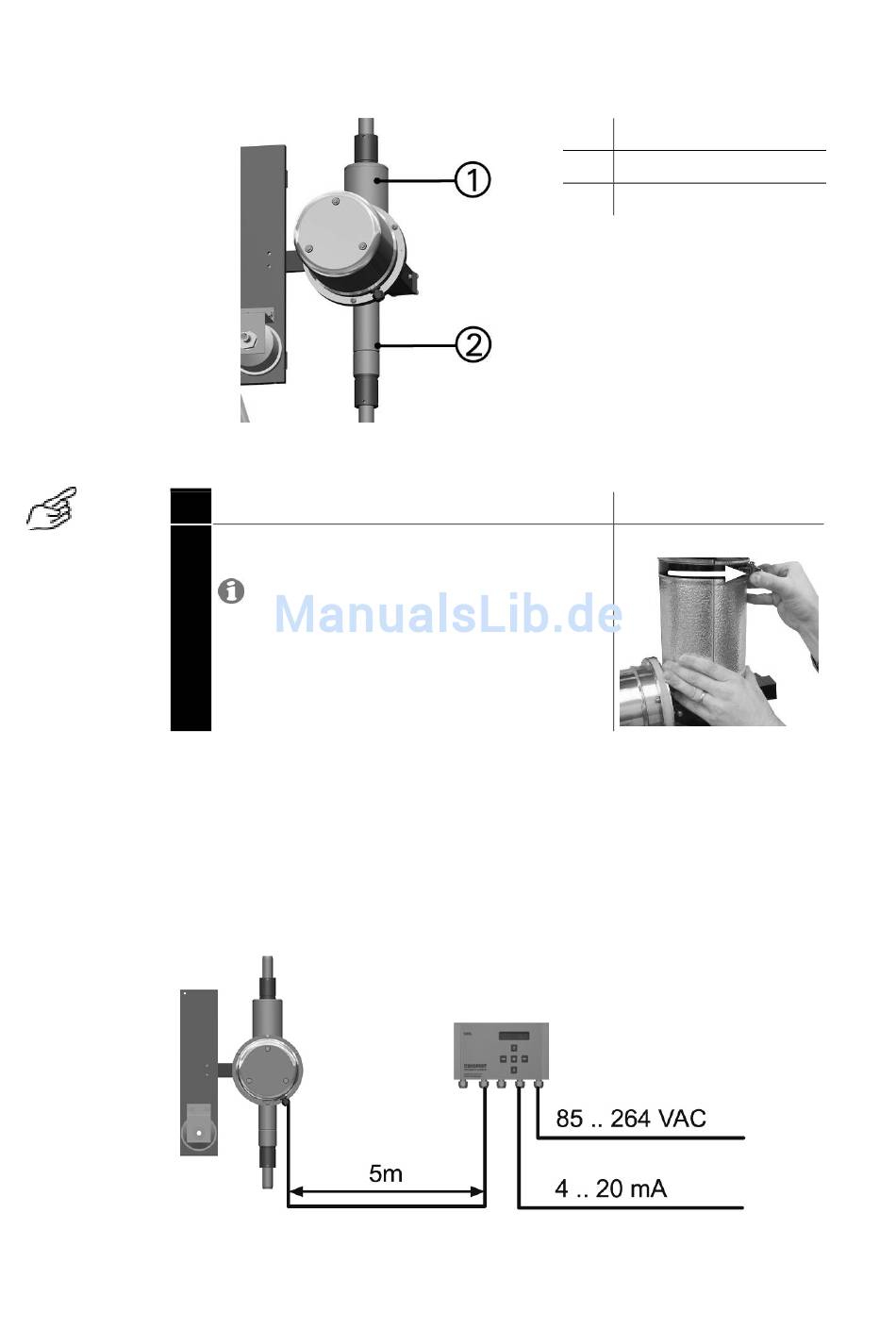

Abbildung 12: Isolationsschalenposition
1.
3.7
Montage SIREL
Das Bedienungsgerät kann direkt an die Wand, einen Einbaurost oder auf ein
Stativ montiert werden.
Die Länge des mitgelieferten Standardkabels beträgt 5 m. Das Bedienungsgerät
Entfernung
bis 5 m
wird somit direkt beim Photometer positioniert.
Abbildung 13: Bedienungsgeräteposition mit Standardkabel
14
Montage der Isolationsschalen
Aktion
Bringen Sie die zwei Isolationsschalen an den
Positionen (1) und (2) am Photometer an.
Die Isolationsschalen bestehen jeweils aus
zwei Teilen, welche um die Rohrstücke gelegt
und mittels Schnellverschlüssen zusammen-
gehalten werden (siehe Bild).
Montage des Bedienungsgeräts
Pos. Bezeichnung
1
Spülluftheizer
2
Messzellenausgang
Bemerkungen
→ Abbildung 12
10266D/1
