10266D/1
3.3
Montage des Photometers

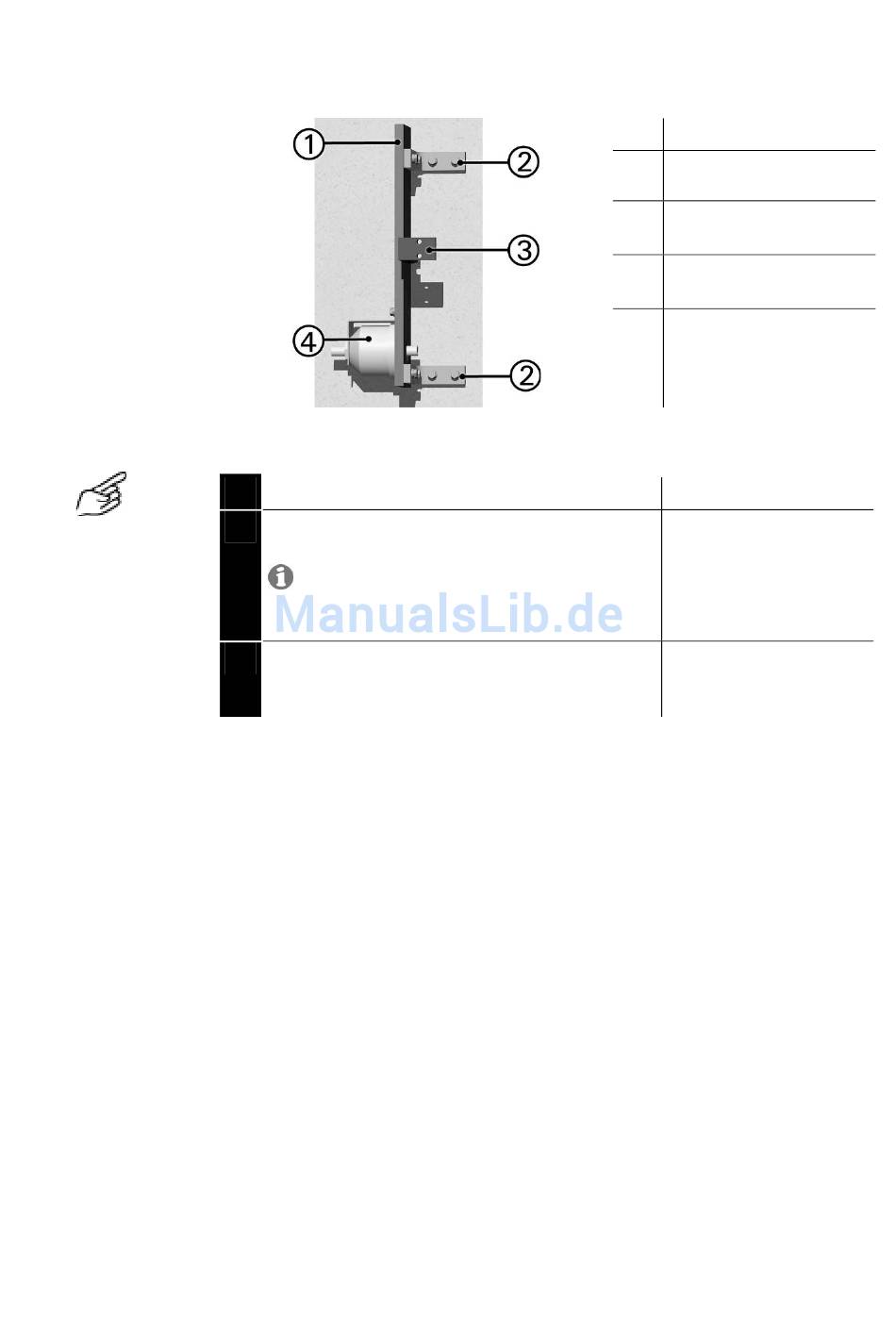

Abbildung 9: Photometermontage
Aktion
1.
Befestigen Sie die Montageplatte (1) mit zwei
Befestigungswinkeln senkrecht an einer Wand.
Die Löcher für die Befestigungswinkel (2)
müssen kundenseitig in die Montageplatte (1),
gebohrt werden!
2.
Befestigen Sie das Photometer am Befesti-
gungswinkel (3) mit den dazugehörenden
Schrauben.
Betriebsanleitung StackGuard
Pos. Bezeichnung
1
Montageplatte
2
Befestigungswinkel
(kundenseitig)
3
Befestigungswinkel Pho-
tometer
4
Spülluftfilter
Bemerkungen
→ Abbildung 9
→ Abbildung 9
11
