Betriebsanleitung StackGuard
3.4

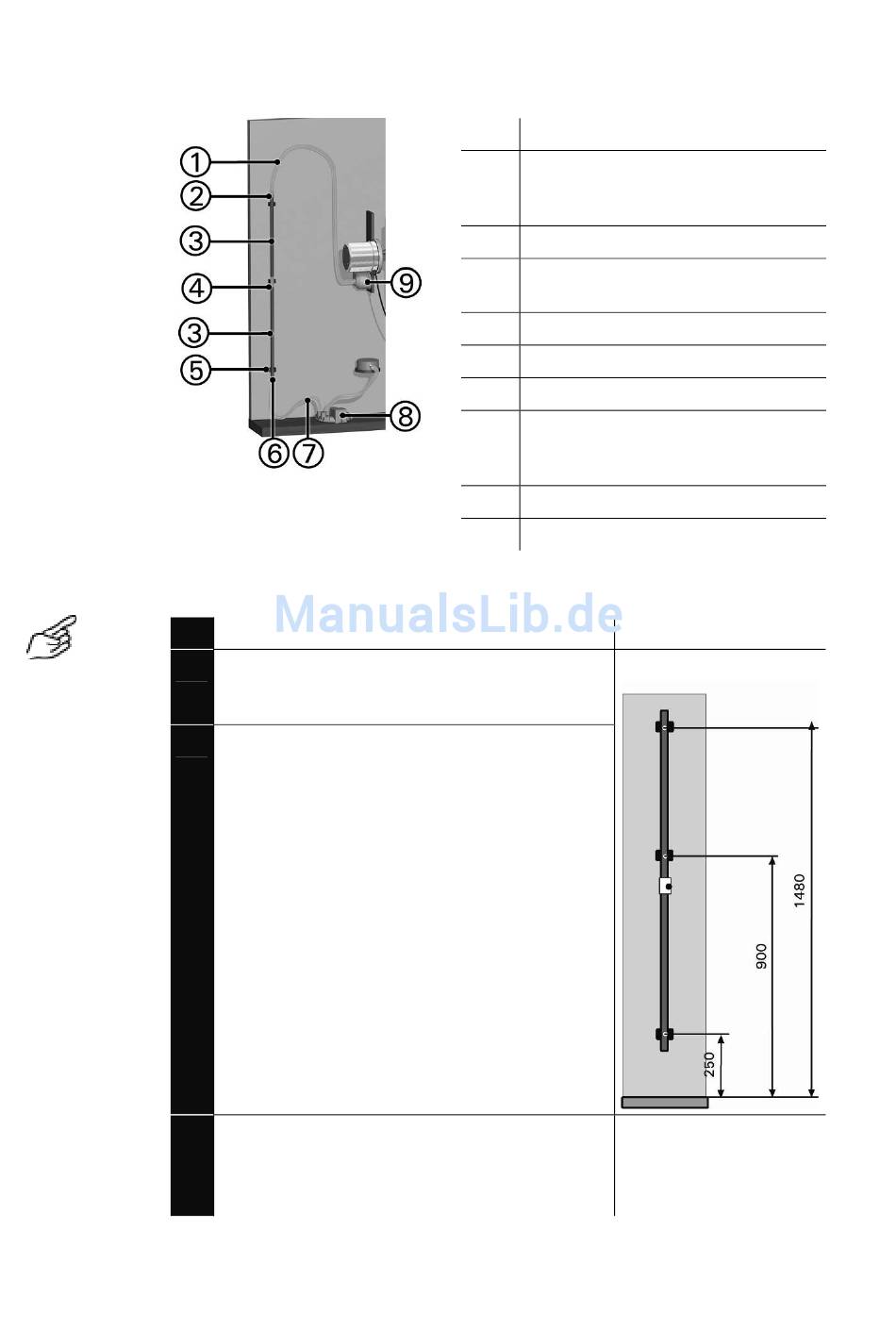

Abbildung 10: Kühlstreckenmontage-Beispiel
1.
2.
3.
12
Montage der Kühlstrecke
Aktion
Befestigen Sie die drei Rohrklemmen (5) ge-
mäss der Skizze an der gewünschten Position
an der Wand.
Verbinden Sie die beiden Aluminiumrohre (3)
mit dem 40 mm langen Schlauchstück (4).
Stecken Sie die ganze Einheit in die bereits
befestigten Rohrklemmen (5).
Befestigen Sie das 950 mm lange Schlauch-
stück (1) am Kühlstreckenausgang (2).
Stecken Sie das andere Schlauchende auf den
Spülluftfilter (9) auf.
Pos.
Bezeichnung
1
Verbindungsschlauch (950 mm)
zwischen Kühlstreckenausgang und
Spülluftfilter.
2
Kühlstreckenausgang
3
Kühlstrecke (bestehend aus zwei
Aluminiumrohren)
4
Verbindungsschlauch (40 mm)
5
Drei Rohrklemmen
6
Kühlstreckeneingang
7
Verbindungsschlauch (450 mm)
zwischen Kühlstreckeneingang und
Spülluftgebläse.
8
Spülluftgebläse
9
Spülluftfilter
Bemerkungen
→Abbildung 10
→Abbildung 10
10266D/1
