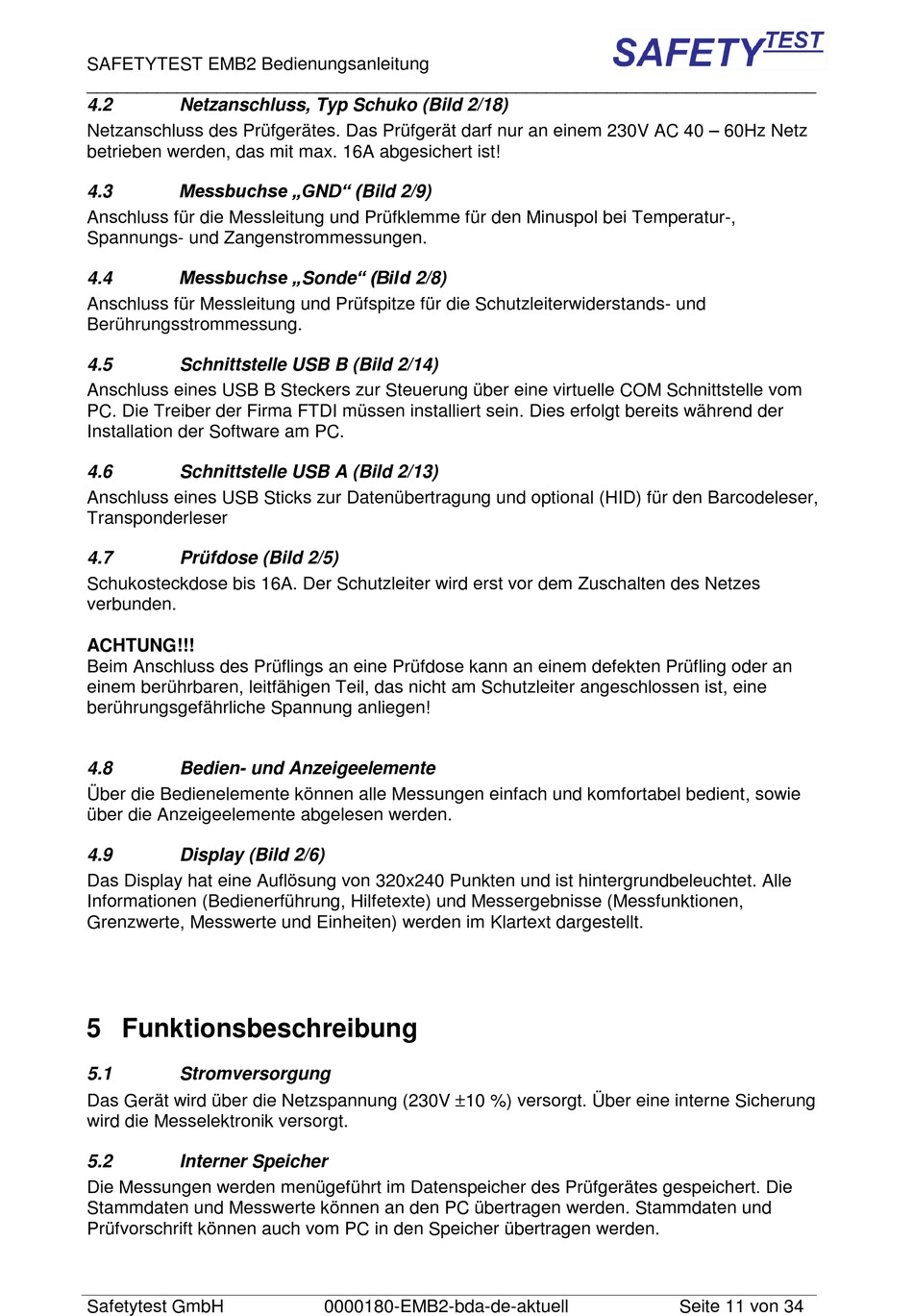

SAFETYTEST EMB2 Bedienungsanleitung
_________________________________________________________________________
4.2
Netzanschluss, Typ Schuko (Bild 2/18)
Netzanschluss des Prüfgerätes. Das Prüfgerät darf nur an einem 230V AC 40 – 60Hz Netz
betrieben werden, das mit max. 16A abgesichert ist!
Messbuchse „GND" (Bild 2/9)
4.3
Anschluss für die Messleitung und Prüfklemme für den Minuspol bei Temperatur-,
Spannungs- und Zangenstrommessungen.
Messbuchse „Sonde" (Bild 2/8)
4.4
Anschluss für Messleitung und Prüfspitze für die Schutzleiterwiderstands- und
Berührungsstrommessung.
4.5
Schnittstelle USB B (Bild 2/14)
Anschluss eines USB B Steckers zur Steuerung über eine virtuelle COM Schnittstelle vom
PC. Die Treiber der Firma FTDI müssen installiert sein. Dies erfolgt bereits während der
Installation der Software am PC.
4.6
Schnittstelle USB A (Bild 2/13)
Anschluss eines USB Sticks zur Datenübertragung und optional (HID) für den Barcodeleser,
Transponderleser
4.7
Prüfdose (Bild 2/5)
Schukosteckdose bis 16A. Der Schutzleiter wird erst vor dem Zuschalten des Netzes
verbunden.
ACHTUNG!!!
Beim Anschluss des Prüflings an eine Prüfdose kann an einem defekten Prüfling oder an
einem berührbaren, leitfähigen Teil, das nicht am Schutzleiter angeschlossen ist, eine
berührungsgefährliche Spannung anliegen!
4.8
Bedien- und Anzeigeelemente
Über die Bedienelemente können alle Messungen einfach und komfortabel bedient, sowie
über die Anzeigeelemente abgelesen werden.
4.9
Display (Bild 2/6)
Das Display hat eine Auflösung von 320x240 Punkten und ist hintergrundbeleuchtet. Alle
Informationen (Bedienerführung, Hilfetexte) und Messergebnisse (Messfunktionen,
Grenzwerte, Messwerte und Einheiten) werden im Klartext dargestellt.
5 Funktionsbeschreibung
5.1
Stromversorgung
Das Gerät wird über die Netzspannung (230V 10 %) versorgt. Über eine interne Sicherung
wird die Messelektronik versorgt.
5.2
Interner Speicher
Die Messungen werden menügeführt im Datenspeicher des Prüfgerätes gespeichert. Die
Stammdaten und Messwerte können an den PC übertragen werden. Stammdaten und
Prüfvorschrift können auch vom PC in den Speicher übertragen werden.
Safetytest GmbH
0000180-EMB2-bda-de-aktuell
Seite 11 von 34
