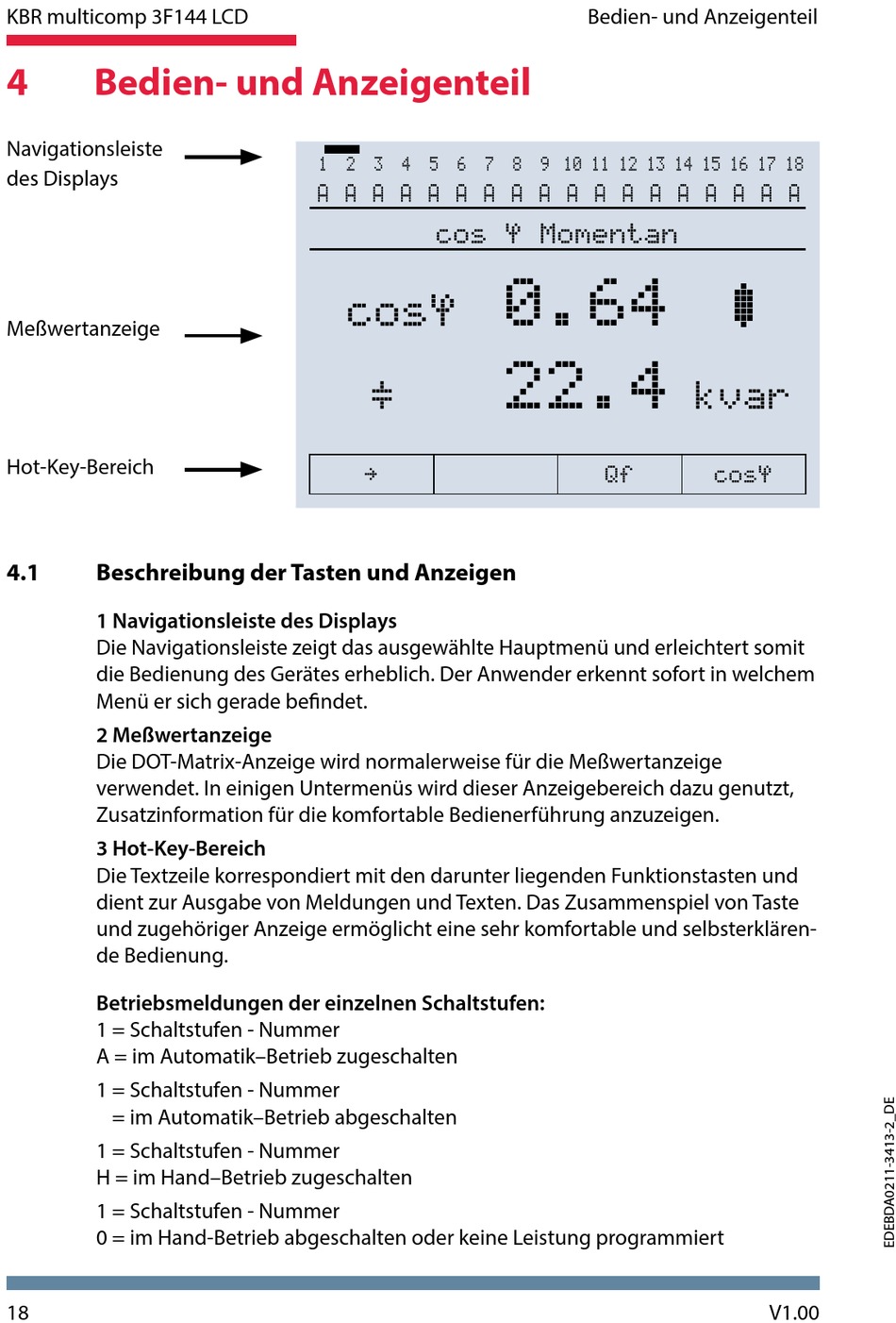

Bedien- und Anzeigenteil

Navigationsleiste
des Displays
Meßwertanzeige
Hot-Key-Bereich
4.1

Beschreibung der Tasten und Anzeigen

1 Navigationsleiste des Displays
Die Navigationsleiste zeigt das ausgewählte Hauptmenü und erleichtert somit
die Bedienung des Gerätes erheblich. Der Anwender erkennt sofort in welchem
Menü er sich gerade befindet.
2 Meßwertanzeige
Die DOT-Matrix-Anzeige wird normalerweise für die Meßwertanzeige
verwendet. In einigen Untermenüs wird dieser Anzeigebereich dazu genutzt,
Zusatzinformation für die komfortable Bedienerführung anzuzeigen.
3 Hot-Key-Bereich
Die Textzeile korrespondiert mit den darunter liegenden Funktionstasten und
dient zur Ausgabe von Meldungen und Texten. Das Zusammenspiel von Taste
und zugehöriger Anzeige ermöglicht eine sehr komfortable und selbsterklären-
de Bedienung.
Betriebsmeldungen der einzelnen Schaltstufen:
1 = Schaltstufen - Nummer
A = im Automatik–Betrieb zugeschalten
1 = Schaltstufen - Nummer
= im Automatik–Betrieb abgeschalten
1 = Schaltstufen - Nummer
H = im Hand–Betrieb zugeschalten
1 = Schaltstufen - Nummer
0 = im Hand-Betrieb abgeschalten oder keine Leistung programmiert
18
1 2 3 4 5 6 7
A A A A A A A A A A A A A A A A A A
cos Ó Momentan
cosÓ

®
Bedien- und Anzeigenteil
8 9 10 11 12 13 14 15 16 17 18
0.64
22.4
Qf
kvar
cosÓ
