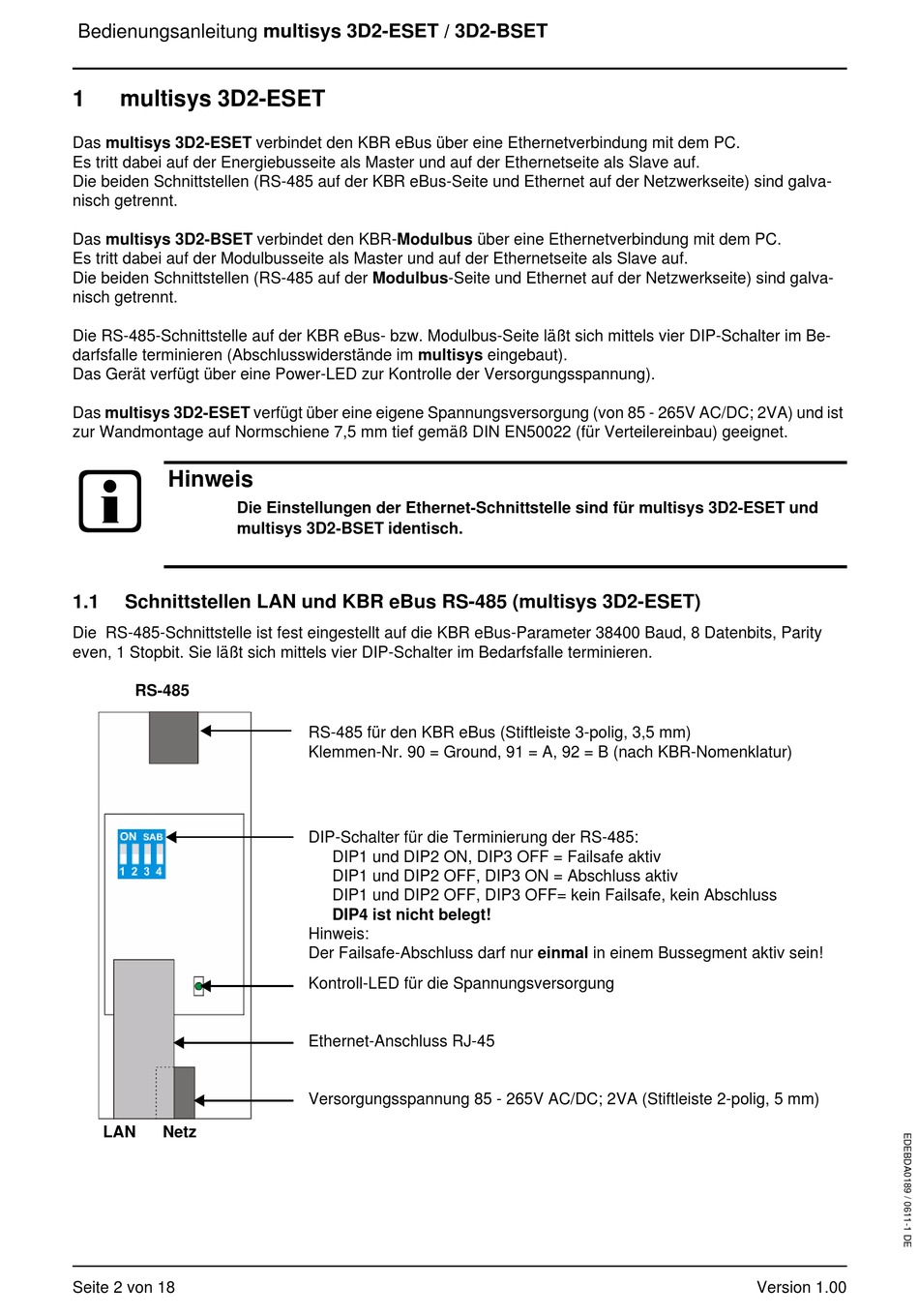

Bedienungsanleitung multisys 3D2-ESET / 3D2-BSET
1
multisys 3D2-ESET
Das multisys 3D2-ESET verbindet den KBR eBus über eine Ethernetverbindung mit dem PC.
Es tritt dabei auf der Energiebusseite als Master und auf der Ethernetseite als Slave auf.
Die beiden Schnittstellen (RS-485 auf der KBR eBus-Seite und Ethernet auf der Netzwerkseite) sind galva-
nisch getrennt.
Das multisys 3D2-BSET verbindet den KBR-Modulbus über eine Ethernetverbindung mit dem PC.
Es tritt dabei auf der Modulbusseite als Master und auf der Ethernetseite als Slave auf.
Die beiden Schnittstellen (RS-485 auf der Modulbus-Seite und Ethernet auf der Netzwerkseite) sind galva-
nisch getrennt.
Die RS-485-Schnittstelle auf der KBR eBus- bzw. Modulbus-Seite läßt sich mittels vier DIP-Schalter im Be-
darfsfalle terminieren (Abschlusswiderstände im multisys eingebaut).
Das Gerät verfügt über eine Power-LED zur Kontrolle der Versorgungsspannung).
Das multisys 3D2-ESET verfügt über eine eigene Spannungsversorgung (von 85 - 265V AC/DC; 2VA) und ist
zur Wandmontage auf Normschiene 7,5 mm tief gemäß DIN EN50022 (für Verteilereinbau) geeignet.
b
Hinweis
Die Einstellungen der Ethernet-Schnittstelle sind für multisys 3D2-ESET und
multisys 3D2-BSET identisch.
1.1
Schnittstellen LAN und KBR eBus RS-485 (multisys 3D2-ESET)
Die RS-485-Schnittstelle ist fest eingestellt auf die KBR eBus-Parameter 38400 Baud, 8 Datenbits, Parity
even, 1 Stopbit. Sie läßt sich mittels vier DIP-Schalter im Bedarfsfalle terminieren.
RS-485
LAN
Netz
Seite 2 von 18
RS-485 für den KBR eBus (Stiftleiste 3-polig, 3,5 mm)
Klemmen-Nr. 90 = Ground, 91 = A, 92 = B (nach KBR-Nomenklatur)
DIP-Schalter für die Terminierung der RS-485:
DIP1 und DIP2 ON, DIP3 OFF = Failsafe aktiv
DIP1 und DIP2 OFF, DIP3 ON = Abschluss aktiv
DIP1 und DIP2 OFF, DIP3 OFF= kein Failsafe, kein Abschluss
DIP4 ist nicht belegt!
Hinweis:
Der Failsafe-Abschluss darf nur einmal in einem Bussegment aktiv sein!
Kontroll-LED für die Spannungsversorgung
Ethernet-Anschluss RJ-45
Versorgungsspannung 85 - 265V AC/DC; 2VA (Stiftleiste 2-polig, 5 mm)
Version 1.00
