4.6 Hauptmenü Cos φ
Erste Menüzeile
Zweite Menüzeile
Dritte Menüzeile
Vierte Menüzeile
Fünfte Menüzeile
Sechste Menüzeile

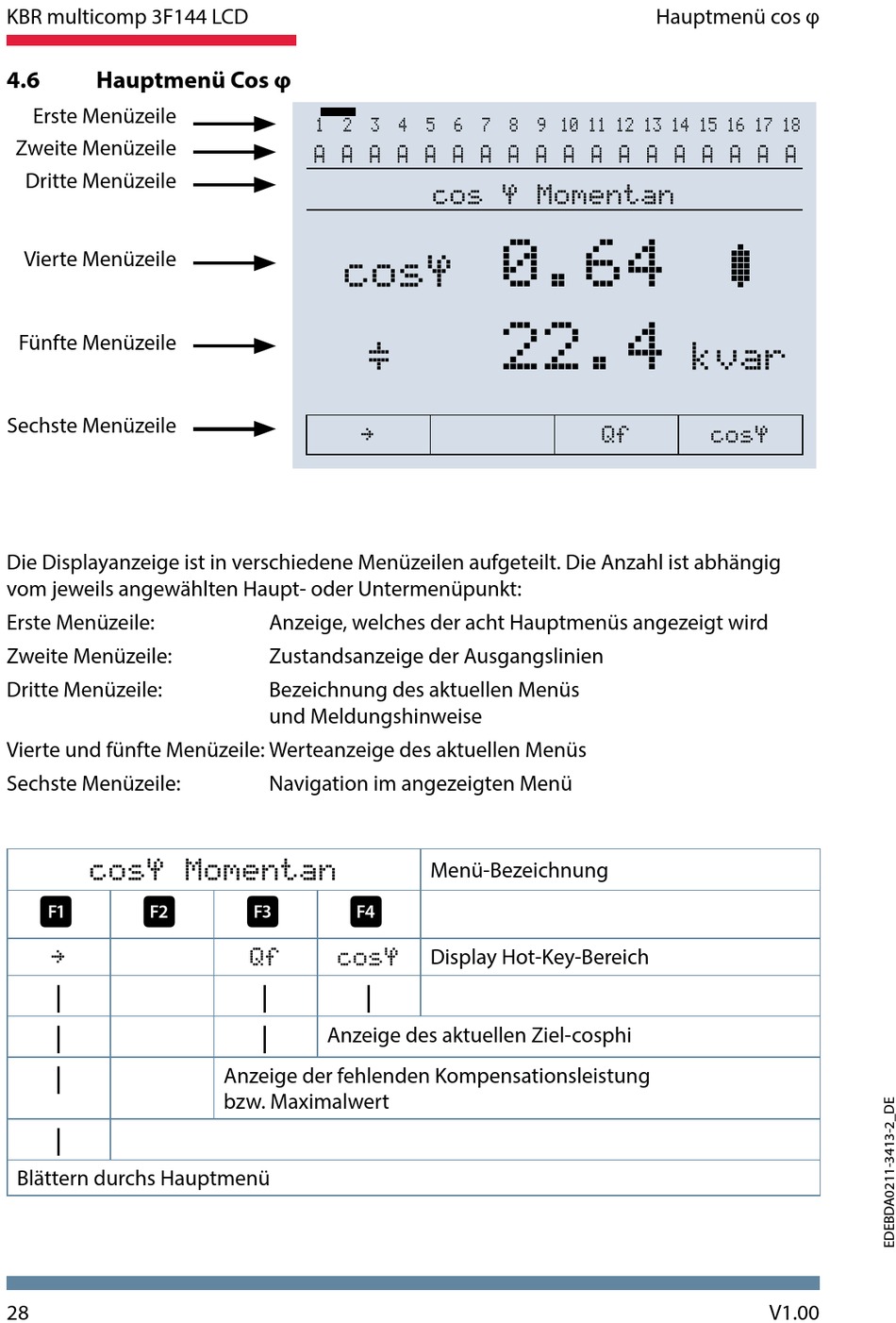

Die Displayanzeige ist in verschiedene Menüzeilen aufgeteilt. Die Anzahl ist abhängig
vom jeweils angewählten Haupt- oder Untermenüpunkt:
Erste Menüzeile:
Zweite Menüzeile:
Dritte Menüzeile:
Vierte und fünfte Menüzeile: Werteanzeige des aktuellen Menüs
Sechste Menüzeile:
cosÓ Momentan
P O

|
|
|
|
Blättern durchs Hauptmenü
28
1 2 3
A A A A A A A A A A A A A A A A A A
cosÓ

®
Anzeige, welches der acht Hauptmenüs angezeigt wird
Zustandsanzeige der Ausgangslinien
Bezeichnung des aktuellen Menüs
und Meldungshinweise
Navigation im angezeigten Menü
N M
Qf cos
| |
|
Anzeige des aktuellen Ziel-cosphi
Anzeige der fehlenden Kompensationsleistung
bzw. Maximalwert
4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
cos Ó Momentan
0.64
22.4
Menü-Bezeichnung
Display Hot-Key-Bereich
Hauptmenü cos φ
kvar
Qf
cosÓ
V1.00
