KBR multicomp 3F144 LCD
Nach dem erneuten Anlegen der Spannungsversorgung muss der Regler
selbstständig anlaufen. Wenn direkt nach dem Einschalten der Spannung der
cosφ im Menü cosφ Momentan abgelesen wird, so sollte dort ein niedriger
induktiver cosφ zu sehen sein. Nach ca. 60 Sekunden beginnt der Regler die
einzelnen Kondensatorstufen zuzuschalten.
Der cosφ, der im Menü cosφ Momentan abgelesen werden kann, sollte nun im
Vergleich zu vorher gestiegen sein oder durch das Zuschalten weiterer Stufen
weiter steigen. Ist die Kompensationsanlage richtig ausgelegt, sollte der Regler
nach einiger Zeit auf den eingestellten Ziel- Cosinus ausregeln.

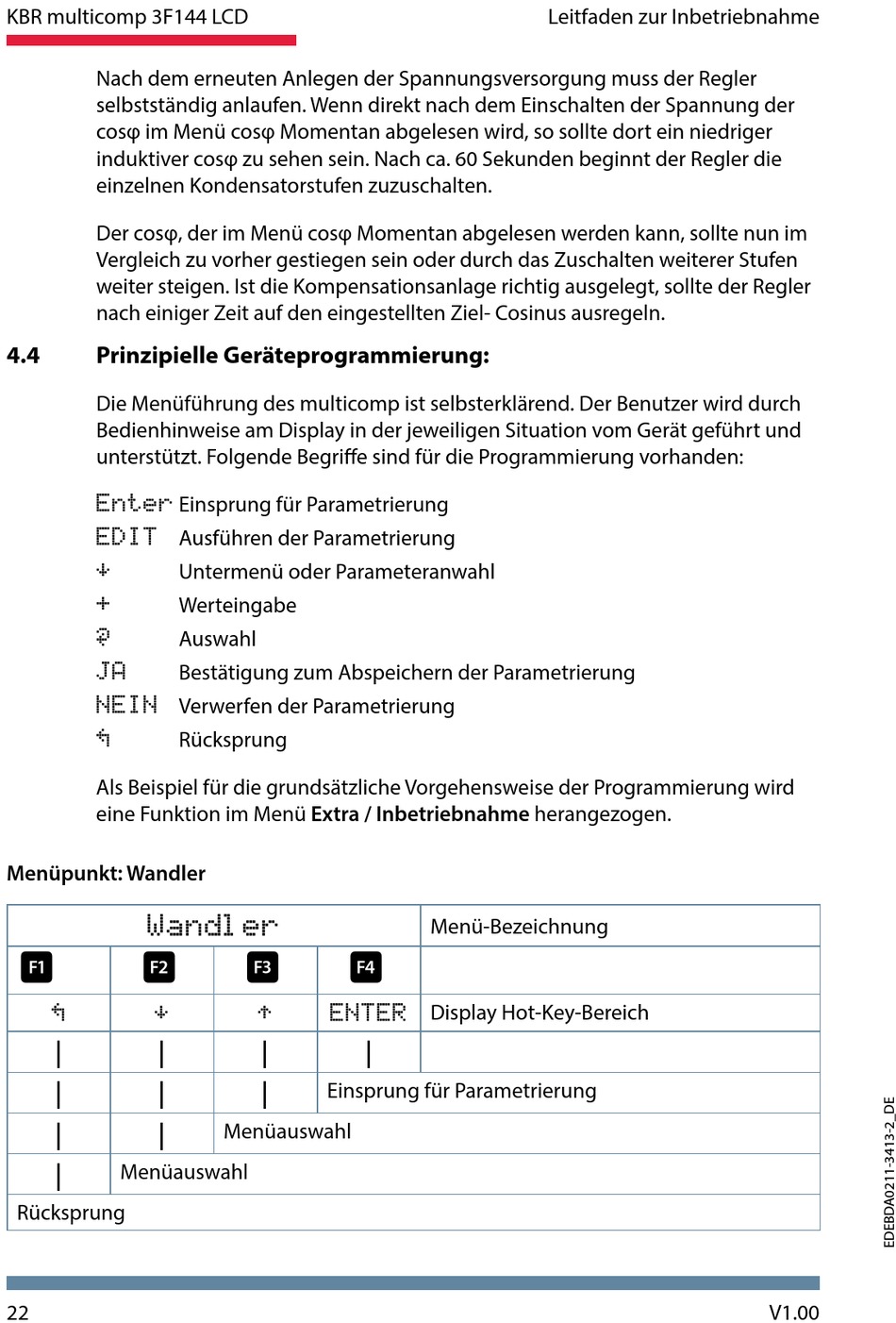

4.4 Prinzipielle Geräteprogrammierung:
Die Menüführung des multicomp ist selbsterklärend. Der Benutzer wird durch
Bedienhinweise am Display in der jeweiligen Situation vom Gerät geführt und
unterstützt. Folgende Begriffe sind für die Programmierung vorhanden:
Enter Einsprung für Parametrierung
EDIT Ausführen der Parametrierung
¯
+

JA
NEIN Verwerfen der Parametrierung
¡
Als Beispiel für die grundsätzliche Vorgehensweise der Programmierung wird
eine Funktion im Menü Extra / Inbetriebnahme herangezogen.
Menüpunkt: Wandler
Wandler
Pp O
 
| |
| |
| |
|
Menüauswahl
Rücksprung
22
Untermenü oder Parameteranwahl
Werteingabe
Auswahl
Bestätigung zum Abspeichern der Parametrierung
Rücksprung
N
ENTER Display Hot-Key-Bereich

|
|
Einsprung für Parametrierung
Menüauswahl
Menü-Bezeichnung
M
|
Leitfaden zur Inbetriebnahme
V1.00
