KBR multicomp 3F144 LCD

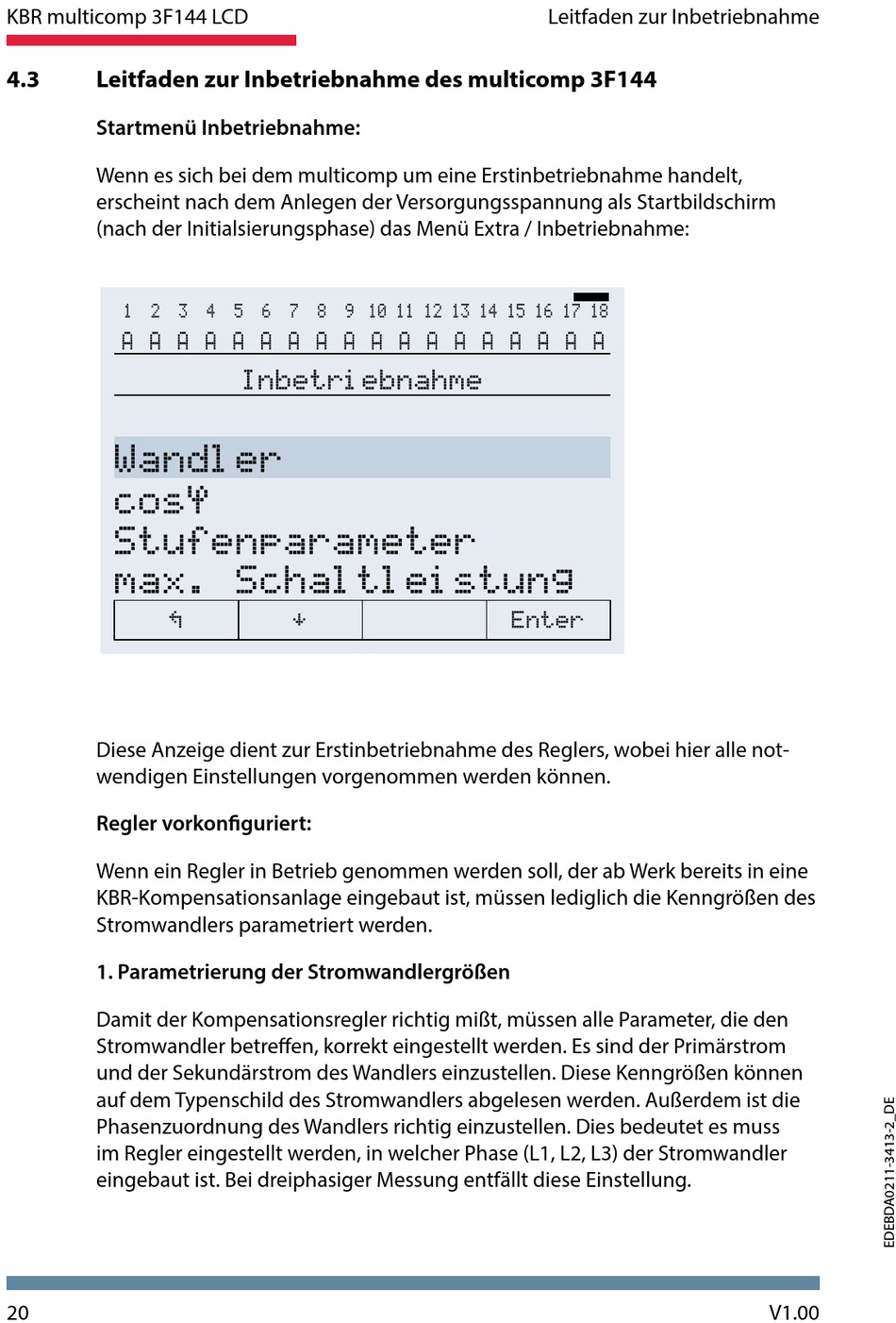

4.3 Leitfaden zur Inbetriebnahme des multicomp 3F144
Startmenü Inbetriebnahme:
Wenn es sich bei dem multicomp um eine Erstinbetriebnahme handelt,
erscheint nach dem Anlegen der Versorgungsspannung als Startbildschirm
(nach der Initialsierungsphase) das Menü Extra / Inbetriebnahme:
1 2
A A A A A A A A A A A A A A A A A A
Wandler
cosÓ
Stufenparameter
max. Schaltleistung
¡
Diese Anzeige dient zur Erstinbetriebnahme des Reglers, wobei hier alle not-
wendigen Einstellungen vorgenommen werden können.
Regler vorkonfiguriert:
Wenn ein Regler in Betrieb genommen werden soll, der ab Werk bereits in eine
KBR-Kompensationsanlage eingebaut ist, müssen lediglich die Kenngrößen des
Stromwandlers parametriert werden.
1. Parametrierung der Stromwandlergrößen
Damit der Kompensationsregler richtig mißt, müssen alle Parameter, die den
Stromwandler betreffen, korrekt eingestellt werden. Es sind der Primärstrom
und der Sekundärstrom des Wandlers einzustellen. Diese Kenngrößen können
auf dem Typenschild des Stromwandlers abgelesen werden. Außerdem ist die
Phasenzuordnung des Wandlers richtig einzustellen. Dies bedeutet es muss
im Regler eingestellt werden, in welcher Phase (L1, L2, L3) der Stromwandler
eingebaut ist. Bei dreiphasiger Messung entfällt diese Einstellung.
20
3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18
Inbetriebnahme
¯
Leitfaden zur Inbetriebnahme
Enter
V1.00
