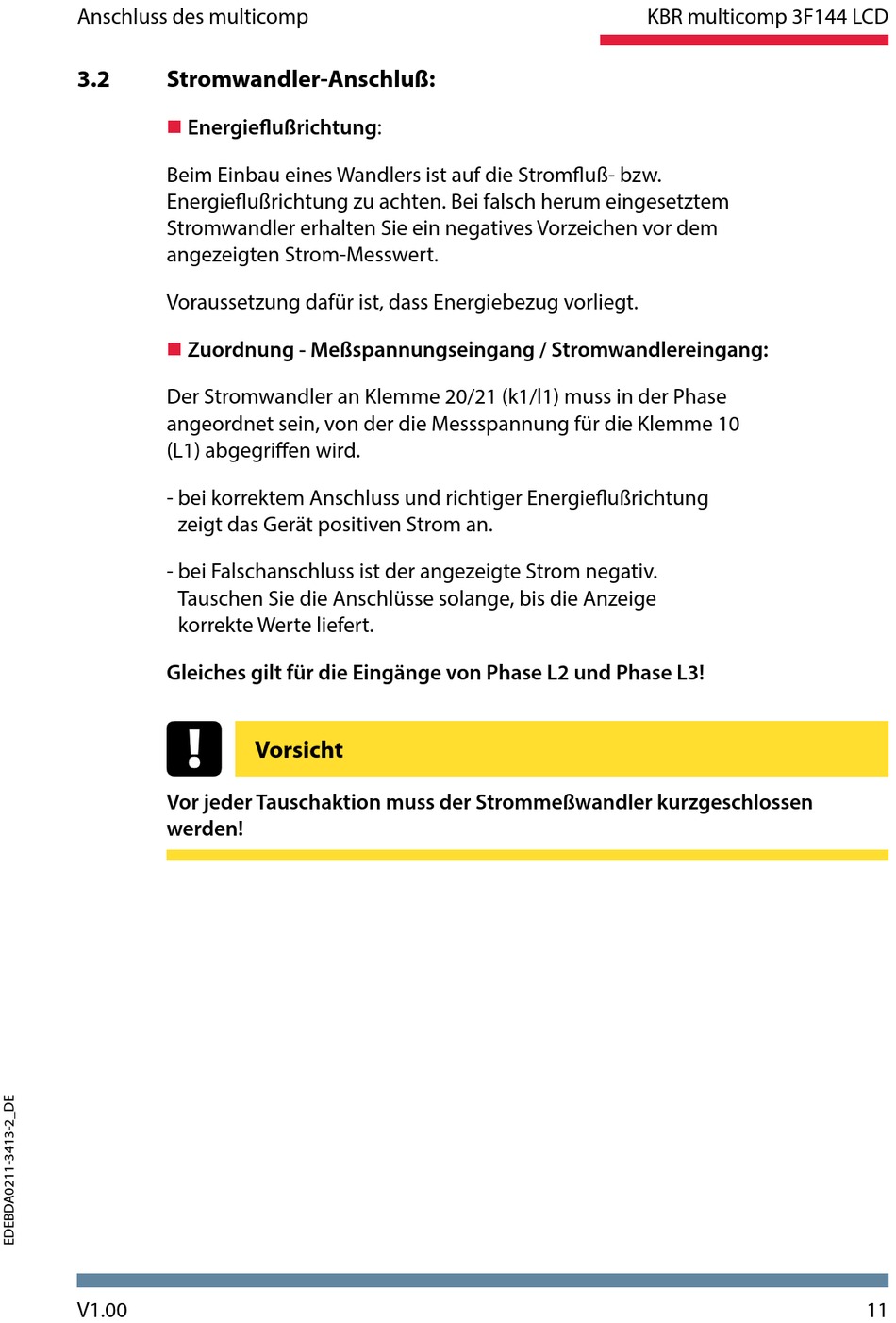

Anschluss des multicomp
3.2
Stromwandler-Anschluß:
Energieflußrichtung:
Beim Einbau eines Wandlers ist auf die Stromfluß- bzw.
Energieflußrichtung zu achten. Bei falsch herum eingesetztem
Stromwandler erhalten Sie ein negatives Vorzeichen vor dem
angezeigten Strom-Messwert.
Voraussetzung dafür ist, dass Energiebezug vorliegt.
Zuordnung - Meßspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20/21 (k1/l1) muss in der Phase
angeordnet sein, von der die Messspannung für die Klemme 10
(L1) abgegriffen wird.
- bei korrektem Anschluss und richtiger Energieflußrichtung
zeigt das Gerät positiven Strom an.
- bei Falschanschluss ist der angezeigte Strom negativ.
Tauschen Sie die Anschlüsse solange, bis die Anzeige
korrekte Werte liefert.
Gleiches gilt für die Eingänge von Phase L2 und Phase L3!
Vor jeder Tauschaktion muss der Strommeßwandler kurzgeschlossen
werden!
V1.00
Vorsicht
KBR multicomp 3F144 LCD
11
