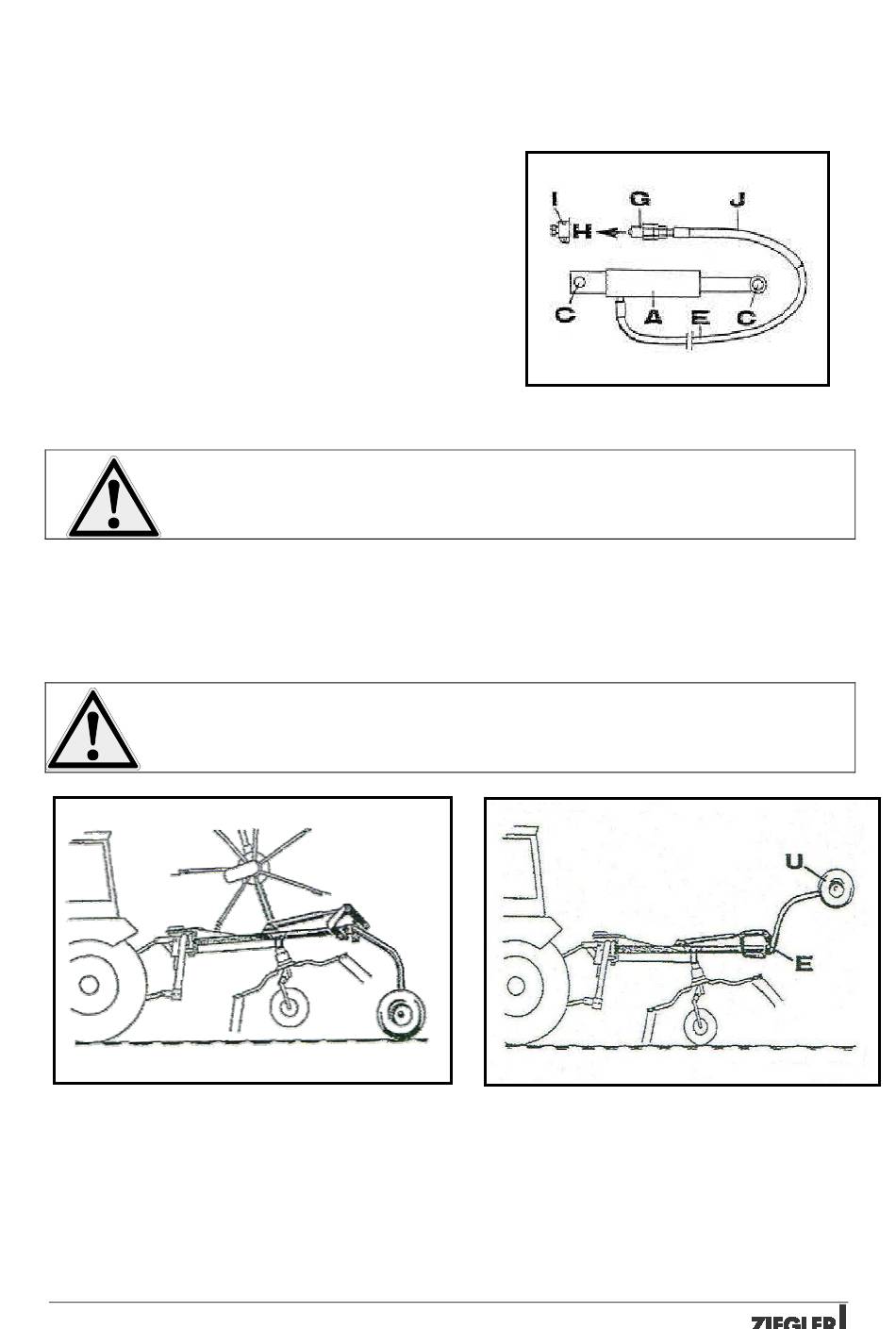

Hydraulikplan
für hydraulische Grenzverstellung
A = Hydraulikzylinder
C = Geräteanschluss
E = Hydraulikschlauch
G = Kupplungsstecker
H = Traktor
I = Steckerhalter
J = Schutzschlauch
Der maximale Systemdruck beträgt 210 bar.
10.2. Transportfahrwerk
Auf ausreichenden Sicherheitsabstand zum Schwenkbereich der Maschine und
des Transportfahrwerkes achten (siehe Warnbildzeichen, Pos. D und L).
Abbildung 34
Anbau des Rotorzettwenders mit Transportfahrwerk siehe auch Kap. 5 „Hydraulikschläuche
an den Traktor anschließen"
910008
Abbildung 33
Abbildung 35
29
