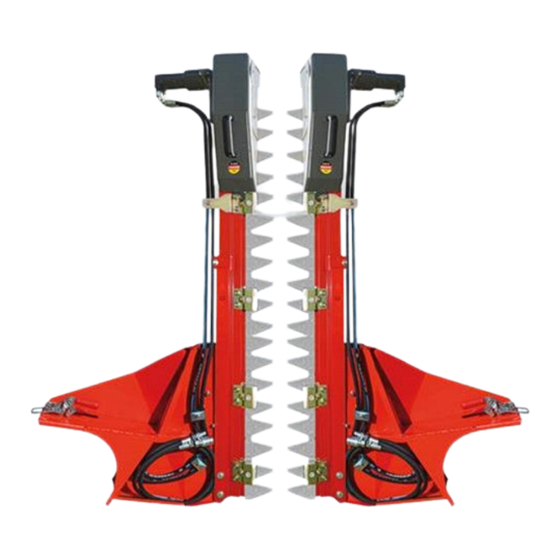

- Seite 1 Rapstrenner Facelift RTC 135 HY - RTC 135 E Datum: 16.02.2023 Ziegler-Nr.: 12-053241 Vers. A02_BTA_ RT_Classic_Facelift_DE...
- Seite 5 Gewährleistungsanspruch gegenüber der ZIEGLER GmbH erst zu dem Zeitpunkt geltend gemacht werden kann, sobald die vorstehende Erklärung ausgefüllt und unterschrieben der ZIEGLER GmbH vorliegt. Mir ist des Weiteren bekannt, dass ohne Rücksicht auf Rücksendung vorstehender Erklärung an die ZIEGLER GmbH die Gewährleistungsfrist zu dem Zeitpunkt beginnt, zu dem die Maschine / Set übergeben wurde.
-
Seite 7: Eg-Konformitätserklärung
Bevollmächtigt zur Zusammenstellung der technischen Unterlagen ist der unterzeichnende Geschäftsführer. The company officer authorized for the compilation of the technical documentation is the Managing Director (signatory). Pöttmes, den 01.01.2021______ Ort und Datum; Place and date Dipl. BW (FH) M. Ziegler (Geschäftsführer) -
Seite 9: Inhaltsverzeichnis
INHALTSVERZEICHNIS Inhalt Seite Übergabeerklärung Konformitätserklärung Inhaltsverzeichnis EINLEITUNG ........................ 10 SICHERHEITSMASSNAHMEN ..................11 ANBAU ......................... 13 ANTRIEBE ANSCHLIESSEN ..................14 BETRIEB ........................17 WARTUNG UND PFLEGE .................... 17 MÖGLICHE STÖRUNGEN UND DEREN BESEITIGUNG ..........17... -
Seite 10: Einleitung
Die Bezeichnungen „ Rechts“ und „ Links“ beziehen sich auf die Vorwärtsfahrrichtung des Mähdreschers. Um weitere Informationen über den Rapstrenner zu erhalten, setzen Sie sich mit ihrem Ansprechpartner bei der Firma Ziegler GmbH in Verbindung. Er verfügt über qualifiziertes Personal, Original-Ersatzteile und Ausrüstungen, die zur Servicetätigkeit unentbehrlich sind. -
Seite 11: Sicherheitsmassnahmen
SICHERHEITSMASSNAHMEN SICHERHEITSMASSNAHMEN Achtung: In dieser Betriebsanleitung haben wir alle Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen. Beachten Sie die Hinweise und geben Sie alle Sicherheitsanweisungen auch an andere Benutzer weiter. Bestimmungsgemäße Verwendung Der Rapstrenner darf nur bei der Rapsernte eingesetzt werden. Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. -
Seite 12: Sicherheitsaufkleber Mit Warnsymbolen
SICHERHEITSMASSNAHMEN Sicherheitsaufkleber mit Warnsymbolen Obwohl der Rapstrenner über alle Sicherheitseinrichtungen verfügt, ist es, im Hinblick auf die Funktionserhaltung, nicht möglich alle Gefahrenbereiche an der Maschine gänzlich zu sichern. Aus diesem Grund sind an der Maschine s.g. Warnbildzeichen angebracht, die Sie über die auftretenden Restgefahren aufklären. Bitte Achten Sie darauf die Warnbildzeichen in einem einwandfreien Zustand zu halten - dies dient Ihrer Sicherheit! Bei Bedarf können die Warnbildzeichen unter Angabe der Bestell- Nr. -
Seite 13: Anbau
ANBAU ANBAU Allgemeines Der Rapstrenner wird von uns so geliefert, dass er den Sicherheitsvorschriften der EG-Richtlinie 2006/42/EG (Maschinen) entspricht. Der Anbau des Rapstrenners am Mähdrescherschneidwerk ist durch eine Fachwerkstatt individuell durchzuführen; obengenannte Richtlinie ist zu beachten. Umbau des Antriebes Der Rapstrenner ist zum Anbau an der rechten sowie der linken Seite des Schneidwerks erhältlich. Das Gerät sollte immer so montiert werden, dass die Kurbelstangen außenliegend betrieben werden. -
Seite 14: Antriebe Anschliessen
ANTRIEBE ANSCHLIESSEN ANTRIEBE ANSCHLIESSEN Hinweis: Der Anschluss der Rapstrenner muss von einer autorisierten Fachwerkstätte durchgeführt werden! Elektrischer Antrieb Type Anbau E-Motor Ampere Länge RTC 135-E-12-R rechts 12 Volt 25 A 1,35 m RTC 135-E-24-R rechts 24 Volt 40 A 1,35 m RTC 135-E-12-L links 12 Volt... -
Seite 15: Hydraulischer Antrieb
ANTRIEBE ANSCHLIESSEN EIN – AUS ON - OUT Abb. 7 Pos.1 - Batterie Pos.2 - Schmelzsicherung Pos.3 - Tastschalter Pos.4 - Hebel Pos.5 - Kippschalter Pos.6 - Relais Pos.7 - Motor Hydraulischer Antrieb Type Druck Ölstrom Länge RTC 135-HY 50- 180 bar 10- 12 l/min 1,35 m Die verwendeten Hydraulikmotoren sind rückstaubelastbar, d.h., zwei Rapstrenner können in Serie geschaltet werden. - Seite 16 ANTRIEBE ANSCHLIESSEN Abb. 8 Rücklauföl wird zu einem Rücklauföl drucklos Verbraucher (Pos.7) geführt zum Tank zurück Ölbehälter Pumpe Druckbegrenzungsventil (180 bar max.) Dreiwegehahn zum Abschalten des Rapstrenners Mengenregulierventil 6, 6a Rapstrennermotor hydraulischer Haspelantrieb, Ventilblock im Mähdrescher etc. Elektromagnetventil 9, 9a Leckölleitung: erforderlich, wenn in der Leitung zum Rapstrennermotor 50 bar überschritten werden;...
-
Seite 17: Betrieb
BETRIEB BETRIEB Die Rapstrenner sind für Dauerbetrieb ausgelegt und können bei einer Fahrgeschwindigkeit von 5 - 6 km/h den Raps problemlos schneiden. Bei liegenden Beständen Fahrgeschwindigkeit reduzieren. WARTUNG UND PFLEGE Schmierung Die Messer und Messerführungen sind vor jedem Einsatz angemessen zu schmieren. Hierfür können Sie handelsübliche temperaturbeständige Öle und Fette verwenden. - Seite 18 Aichach Aichach register no. HRB 17559 Steuer-Nr. 102/168/10401 Steuer-Nr. 102/168/10401 Place of performance: Pöttmes, Place of Geschäftsführer: M. Ziegler, Dipl. BW (FH) Geschäftsführer: M. Ziegler, Dipl. BW (FH) jurisdiction: Aichach Tax no. 102/168/10401 Managing director: M. Ziegler, Dipl. BW (FH) Local Court of Augsburg, commercial register no.
