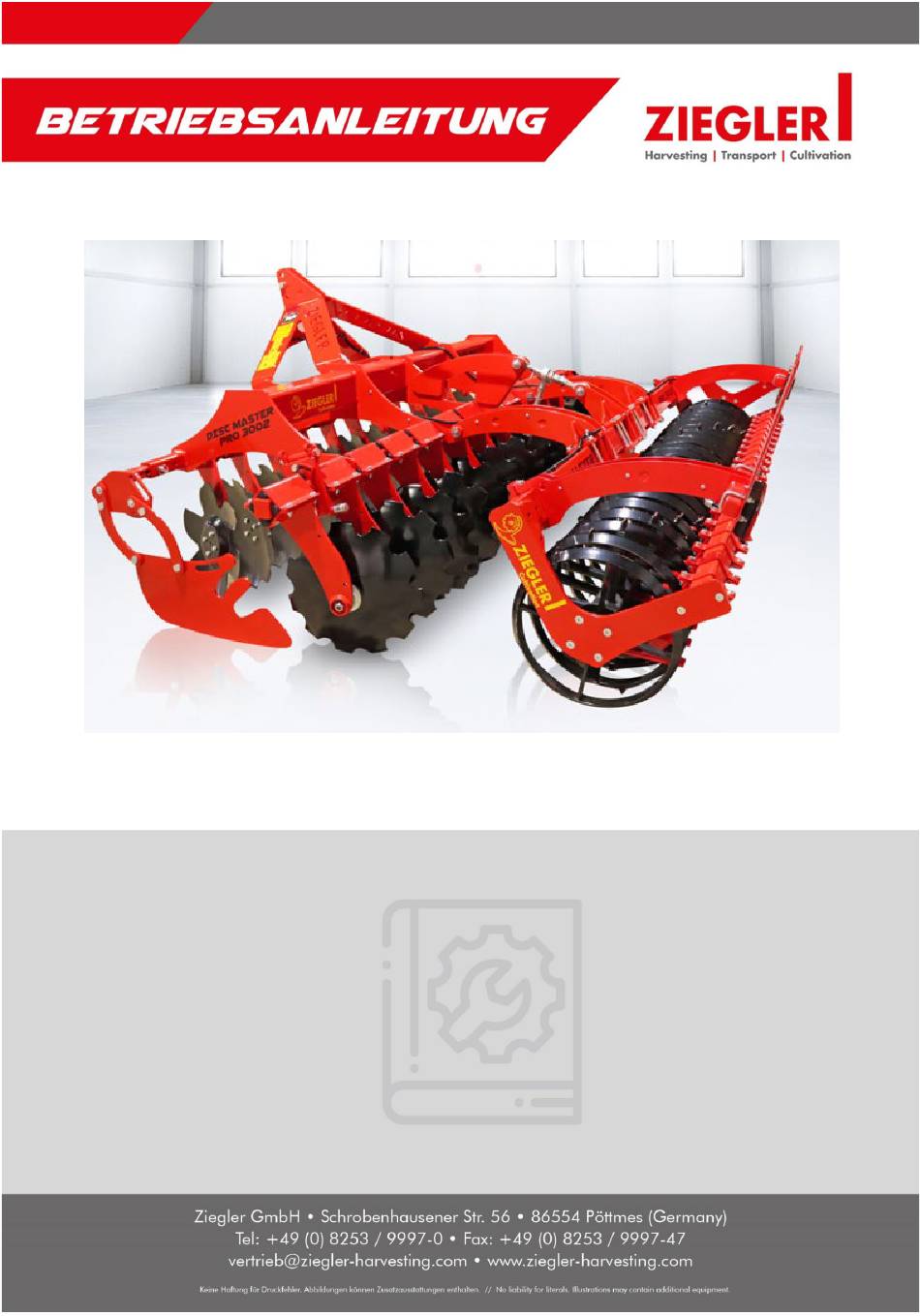

- Seite 1 Scheibenegge 3,0 m - 3,5 m Datum: 19.09.2022 Ziegler-Nr.: 12-094453A Vers. 01 DE Scheibenegge 3002 BTA...
- Seite 5 Erklären in alleiniger Verantwortung, dass das Produkt Declare under our own responsibility that the product Maschine: Scheibenegge 3,0m-3,5m machine: Disc harrow Modell / model: Disc Master Pro 3002 - 3502 ab Seriennummer / from serial number: 4200000 sich diese Erklärung bezieht, einschlägigen...
- Seite 7 Gewährleistungsanspruch gegenüber der ZIEGLER GmbH erst zu dem Zeitpunkt geltend gemacht werden kann, sobald die vorstehende Erklärung ausgefüllt und unterschrieben der ZIEGLER GmbH vorliegt. Mir ist des Weiteren bekannt, dass ohne Rücksicht auf Rücksendung vorstehender Erklärung an die ZIEGLER GmbH die Gewährleistungsfrist zu dem Zeitpunkt beginnt, zu dem die Maschine / Set übergeben wurde.
- Seite 9 INHALTSVERZEICHNIS Verwendungszweck ........................... 11 Gültigkeit ............................11 Ansprechpartner ..........................11 Kennzeichnung von Hinweisen in der Betriebsanleitung ............. 12 Kennzeichnung der Gefahrenhinweise ................... 12 Personalqualifikation und -Schulung ....................12 Gefahren bei Nichtbeachtung der Sicherheitshinweise ..............12 Sicherheitsbewusstes Arbeiten ....................... 13 Sicherheits- und Unfallverhütungs-Vorschriften ................13 Angebaute Geräte ..........................
- Seite 10 VORWORT 1. VORWORT Sehr geehrter Kunde! Mit dem Kauf der Scheibenegge haben Sie ein Qualitätsprodukt aus dem Hause ZIEGLER erworben. Wir danken für Ihr Vertrauen, das Sie uns mit dem Kauf dieser Maschine entgegengebracht haben. Um die Scheibenegge optimal nutzen zu können, lesen Sie bitte diese Betriebsanleitung sorgfältig durch, bevor Sie die Maschine einsetzen.
- Seite 11 Sicherheitshinweise zu beachten, sondern auch die unter den anderen Hauptpunkten eingefügten speziellen Sicherheitshinweise. 1.1 Verwendungszweck Die Ziegler Scheibenegge DISC MASTER PRO ist ein Anbaugerät an Traktoren und dient der flachen Bodenbearbeitung. 1.2 Gültigkeit Diese Betriebsanleitung ist gültig für Scheibenegge DISC MASTER PRO.
- Seite 12 SICHERHEIT SICHERHEIT 2.1 Kennzeichnung von Hinweisen in der Betriebsanleitung Die in dieser Betriebsanleitung enthaltenen Sicherheitshinweise, die bei Nichtbeachtung Gefährdung für Personen hervorrufen können, sind mit allgemeinen Gefahrensymbolen gekennzeichnet: 2.2 Kennzeichnung der Gefahrenhinweise Gefahr! GEFAHR! – Art und Quelle der Gefahr! Auswirkung: Lebensgefahr oder schwere Verletzungen.
- Seite 13 SICHERHEIT 2.5 Sicherheitsbewusstes Arbeiten Die in dieser Betriebsanleitung aufgeführten Sicherheitshinweise, die bestehenden Vorschriften zur Unfallverhütung sowie eventuelle interne Arbeits-, Betriebs- und Sicherheitsvorschriften des Betreibers sind zu beachten. Die Arbeitsschutz- und Unfallverhütungsvorschriften der zuständigen Berufsgenossenschaften sind bindend. Die Sicherheitshinweise des Fahrzeugherstellers sind zu beachten. Beim Verkehr auf öffentlichen Straßen müssen die jeweiligen gesetzlichen Vorschriften (in der Bundesrepublik Deutschland die StVZO und StVO) eingehalten werden.
- Seite 14 SICHERHEIT 2.7 Angebaute Geräte Beim An- und Abkuppeln der Scheibenegge an oder von dem Traktor ist besondere Vorsicht nötig! Die Scheibenegge darf nur an den dafür vorgesehenen Traktor angebaut werden. Durch das Ankuppeln von Maschinen im Front- und/oder Heckanbau eines Traktors dürfen nicht überschritten werden das zulässige Traktor-Gesamtgewicht die zulässigen Traktor-Achslasten...
- Seite 15 überschritten werden. 2.12 Sicherheitshinweise an der Maschine Das ZIEGLER-Anbaugerät ist mit allen Sicherheits-Einrichtungen (Schutzeinrichtungen) ausgerüstet. Nicht alle Gefahrenstellen an dieser Maschine lassen sich im Hinblick auf die Erhaltung der Funktionsfähigkeit der Maschine gänzlich sichern. An der Maschine finden Sie entsprechende Gefahrenhinweise, die auf die verbliebenen Restgefahren hinweisen.
- Seite 16 SICHERHEIT 2.13 Bedeutung der Sicherheitsaufkleber Abb. 1 Gefährdung durch Maschinenteile nur Vor Inbetriebnahme Vorsicht bei Quetschen und Stoß dann berühren, wenn die Betriebsanleitung austretender zwischen Heck des sie vollständig zum Hochdruckflüssigkeit. Traktors und der Stillstand gekommen Sicherheitshinweise Hinweis im Maschine beim An- sind lesen und beachten technischen...
- Seite 17 Verfügung haben, empfehlen wir diese in die Felder oben einzutragen. Hinweis ZIEGLER-Originalersatzteile und vom Hersteller autorisiertes Zubehör dienen der Sicherheit. Das Verwenden von nicht von ZIEGLER hergestellten, geprüften oder zugelassenen Ersatzteilen, Zubehör und zusätzliche Gerätschaften hat die Aufhebung der Haftung für daraus entstehende Schäden zur Folge.
- Seite 18 SICHERHEIT 3.3 Bestimmungsgemäßer Gebrauch Die Scheibenegge DISC MASTER PRO darf nur an Traktoren angebaut werden, die hierfür geeignet sind. (Betriebserlaubnis des Trägerfahrzeugs beachten). Sie ist ausschließlich für den üblichen Einsatz bei landwirtschaftlichen Arbeiten gebaut (bestimmungsgemäßer Gebrauch) -siehe auch Kapitel Einleitung „Verwendungszweck“. Jeder darüberhinausgehende Gebrauch gilt als nicht bestimmungsgemäß.
- Seite 19 TECHNISCHE DATEN UND KENNZEICHNUNG 3.5 Maschinenübersicht Abb. 3 Vorderansicht 1. Basisgerät 2. Scheibenreihe I 3. Scheibenreihe II 4. Striegel (Option) 5. Walze 6. Anhängebock 7. APV-Streuer (Option)
- Seite 20 MONTAGE MONTAGE GEFAHR! – Maschine kann kippen! Auswirkung: Lebensgefahr oder schwere Verletzungen. Maschine mit Spanngurten ordnungsgemäß sichern Sicheren Stand der Maschine gewährleisten langsam ablassen auf ausreichende Kettenspannung achten Bei allen Arbeiten an der Maschine Motor abstellen und Absenksicherung ...
- Seite 21 BEDIENUNG 4.2 Maschine anhängen / abhängen Maschine an-/abhängen Die Scheibenegge an der Dreipunkt des Schleppers anhängen. Bedarf die Unterlenker gegen seitliches Pendeln verriegeln und Beleuchtung anstecken Beim Abstellen die Hydraulikkupplungen lösen und die Beleuchtung abstecken. Die Scheibenegge abhängen. Sicheren Stand der Maschine gewährleisten! Abb.
- Seite 22 BEDIENUNG Nachlaufwalzen nach Ausführung kann eine Stabwalze, Dachringwalze, Federstempelwalze, Stahlringwalze, Stabwalze Dachring Doppel Feder- Stahlring- walze Profilwalze stempel- walze U-Profilwalze und Doppel U-Profilwalze eingebaut Profilwalze walze Gewicht 1080 sein. Die Nachlaufwalze sorgt für eine hohe Rückverdichtung und eine ebene feinkrümelige Ø...
- Seite 23 Anforderungen lässt sich Federstempelwalze mit Abstreifern ausrüsten. Abb. 16 Stahlringwalze Die Ziegler Stahlringwalze mit 460 mm Innenrohr und 600 mm Außendurchmesser ist für fast alle Bedingungen geeignet. Kombination Schneidkante und breiter Schulter bewirkt eine gute Rückverfestigung. Durch den weiten Abstand der Ringe bleiben einige Bereiche unverdichtet, können...
- Seite 24 BEDIENUNG Tiefenführung mechanisch Mittels einer Ratsche kann die Arbeitstiefe stufenlos auf bis zu 15 cm Arbeitstiefe verstellt werden. Die integrierte Skala erleichtert hierbei die Einstellung. Abb. 19 Tiefenführung hydraulisch Mittels eines doppelwirkenden Steuergeräts wird die Tiefeneinstellung von der Kabine aus reguliert, einschwenkbare Distanzscheiben erleichtern hier die exakte Einstellung.
- Seite 25 WARTUNG UND PFLEGE WARTUNG UND PFLEGE GEFAHR! – Während der Wartungsarbeiten könnte es zu Stürzen kommen Auswirkung: Lebensgefahr oder schwere Verletzungen. beim Aufsteigen auf die Maschine nicht auf die Dachringwalze oder andere drehbare Teile steigen Schnittfeste Schutzhandschuhe tragen GEFAHR! –...
- Seite 26 WARTUNG UND PFLEGE Scheiben Die Lager sind wartungsfrei Abb. 21 Nachlaufwalzen Die Nachlaufwalzen, den Abstreifer und die Lager auf festen Sitz und freien Rundlauf prüfen. Die Abstreifer auf Verschleiß prüfen bei Bedarf erneuern. Einstellung der Abstreifer kontrollieren und ggf. nachstellen. Abb.
- Seite 27 WARTUNG UND PFLEGE 6.1 Einlagern Die Maschine vor der Einlagerung gründlich von Rückständen reinigen. Wenn möglich die Maschine unter einem Dach abstellen. Maschine gegen Rost schützen. Einsprühen nur biologisch leicht abbaubare Öle, z. B. Rapsöl verwenden. Kunststoff- und Gummiteile nicht mit Öl oder Rostschutzmittel einsprühen.
- Seite 28 ENTSORGUNG ENTSORGUNG Öle, Fette und damit behaftete Abfälle stellen eine große Gefahr für die Umwelt dar und müssen entsprechend der gesetzlichen Vorschriften umwelt- und sachgerecht entsorgt werden. Abb. 28 Außerbetriebnahme Wird das Gebrauchsende der Scheibenegge oder deren Komponenten erreicht diese Verschrottung übergeben, müssen die Kompo- nenten nach Werkstoffen getrennt und einer umweltgerechten...
- Seite 29 ANZUGSDREHMOMENTE FÜR SCHRAUBEN ANZUGSDREHMOMENTE FÜR SCHRAUBEN Anzugsmoment für verzinkten Schrauben Anzugs NENNDURCHMESSER - NORMALGEWINDE Festigkeits moment klasse 0.56 1.28 2.50 10.5 1030 1340 ft/lb 0.41 0.94 1.84 1.28 2.90 5.75 16.5 1350 1830 2360 3050 ft/lb 0.94 2.14 4.24 12.1 17.7 1349 1740...
- Seite 30 Local Court of Augsburg, Steuer-Nr. 102/168/10401 Steuer-Nr. 102/168/10401 commercial register no. HRB 17559 Geschäftsführer: M. Ziegler, Dipl. BW (FH) Geschäftsführer: M. Ziegler, Dipl. BW (FH) Place of performance: Pöttmes, Place of jurisdiction: Aichach Tax no. 102/168/10401 Managing director: M. Ziegler, Dipl. BW (FH)
