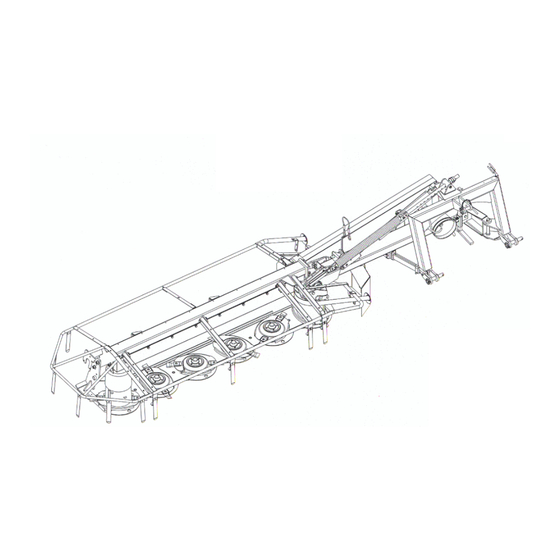

- Seite 1 Montageanleitung EasyDisc HT 254 HT 304 910329a ZIEGLER Landtechnik GmbH • Salzgitter Straße 24 • 38275 Haverlah...
- Seite 2 910329a...
- Seite 3 Grundgerätemontage 1. Schutztopf (1) (bei dem Typ HT 254) an den Tragrahmen (2) anschrauben. Dabei darauf achten, dass der Schutztopf nicht an der Mähtrommel schleift. 2. Tragrahmen (2) am Getriebe (3) befestigen. 3. Tragrahmen (2) zuerst mit Hilfe der Spannhülse (4) zur Balkenstrebe ausrichten und dann mit dieser zusammenschrauben (Bild 4).
- Seite 4 5. Abstellstütze (18) von unten in die Tasche einschieben und gegen Herausfallen mit einer Spannhülse sichern (Bild 3). 6. Tragbock (7) mit der Führung (8) verbinden und den Verbindungsbolzen mit 2 Spannhülsen sichern (Bild 6). 7. Anfahrsicherung (9) am Anbaubock und Auslegerarm montieren. Achtung! Federelement muss in Fahrtrichtung nach links zeigen (Bild 5).
- Seite 5 910329a...
- Seite 6 Montage der Schutzvorrichtung (Bild 8) Die Schutzrahmen (1) + (2) und den klappbaren Schutz (3) am Tragrahmen anschrauben (Bild 8). Verbindungsstange (4) in den Schutzrahmen (1) einstecken (Bild 8). Den Schutzrahmen (5) in die Verbindungsstange (4) schieben und dann an den Tragrahmen montieren (Bild 8).
- Seite 7 Kontrolle Am Schluss bitte sämtliche Schrauben auf festen Sitz prüfen. Dabei die unten aufgeführten Drehmomente beachten. Ölkontrolle im Mähbalken und im Winkelgetriebe vornehmen (Ölstände siehe Bedienungsanleitung). Drehmomenttabelle 15 Nm (1,5 kpm) 34 Nm (3,4 kpm) 65 Nm (6,5 kpm) 113 Nm (11,3 kpm) 260 Nm (26,0 kpm) Alle 10 Betriebsstunden die Schrauben auf den festen Sitz prüfen! Aushebung...
