Danfoss Eta-K Bedienungsanleitung Seite 8

Eta-K:
Busausgangsschaltung

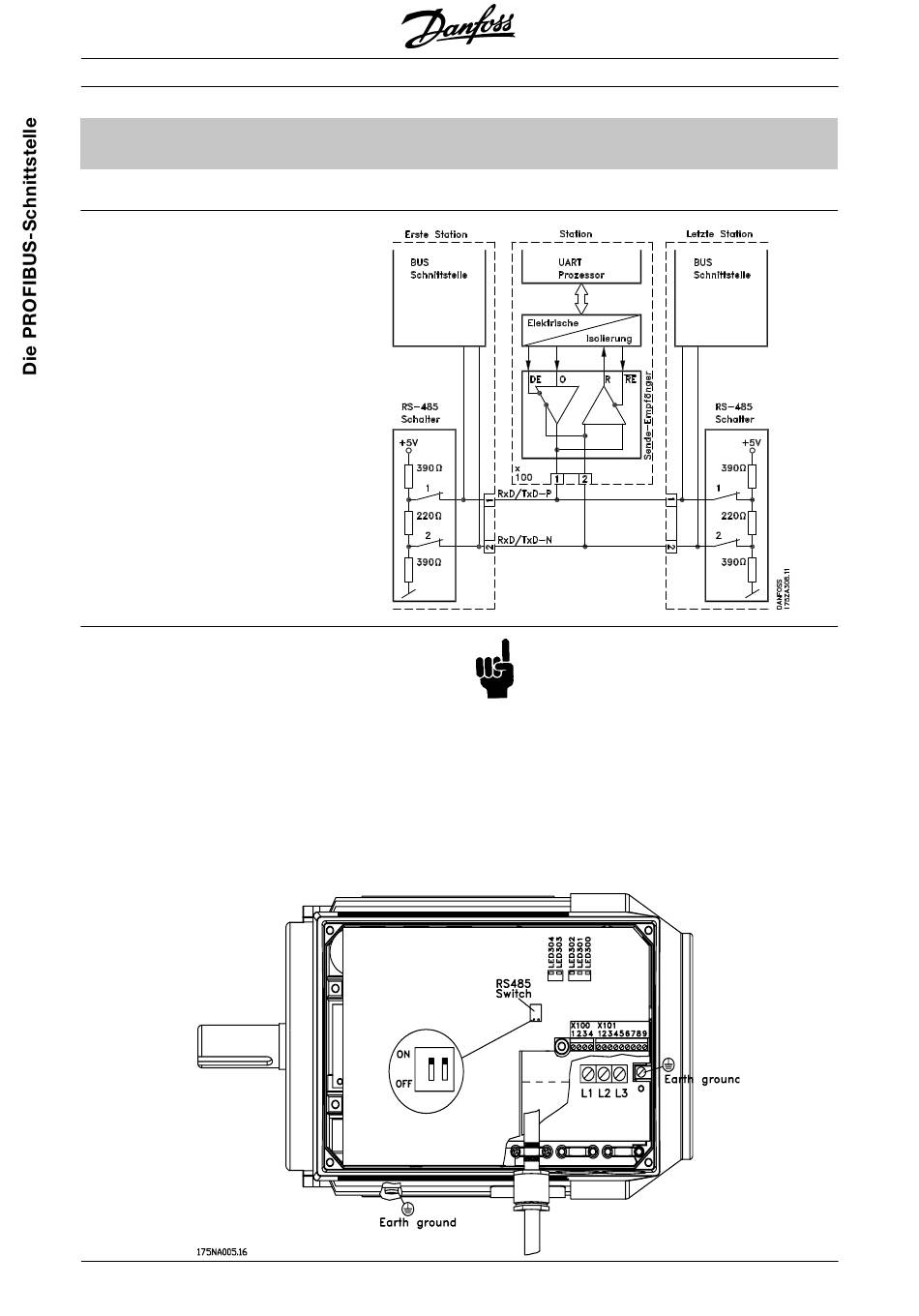

Siehe Zeichnung auf Seite 6
Es ist wichtig, die Busleitung richtig abzuschließen.
Fehlanpassungen der Impedanz können zu
Reflexionen auf der Leitung führen und damit eine
fehlerhafte Übertragung verursachen.
- Der PROFIBUS ist mit einem passenden Ausgang
versehen, dessen Aktivierung mit den Schaltern
an der RS485-Schaltleiste erfolgt, die sich gleich
links von der Klemmleiste X100 (siehe Zeichnung
unten) befindet. Um einen Busausgang zu
schaffen, müssen die Schalter eingeschaltet sein.
8
Eta-K / VLT 2800 PROFIBUS
Die Schalter dürfen niemals entgegengesetzt
eingestellt werden. Beide müssen entweder
auf EIN oder auf AUS stehen.
- Die meisten Master und Repeater haben einen
eigenen Ausgang.
- Wenn eine interne Ausgangsschaltung in Form von
drei Widerständen an die Busleitung angeschlossen
wird, muß eine 5-V-Gleichspannung benutzt
werden. Es ist darauf zu achten, daß diese von der
Netzleitung galvanisch getrennt ist.
MG.97.L2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
