Die gesamte Stichleitungslänge eines Segments ist
folgendermaßen begrenzt:
Stichleitungslänge
Übertragungsgeschwindigkeit
9,6-93,75 kBaud
187,5 kBaud
500 kBaud
1,5 MBaud
3 MBaud
Die Längenangaben in den Tabellen gelten unter der
Voraussetzung, daß Buskabel mit folgenden
Eigenschaften verwendet werden:
- Impedanz: 135 bis 165 Ohm
bei einer Meßfrequenz von 3 bis
20 MHz
- Widerstand: < 110 Ohm/km
- Kapazität: < 30 pF/m
6
Max. Stichleitungs-
länge je Segment
[m]
96
75
30
10
keine
MG.97.L2.03 – VLT ist ein eingetragenes Warenzeichen von Danfoss
Eta-K / VLT 2800 PROFIBUS
- Dämpfung: max. 9 dB über die gesamte
Kabellänge
- Querschnitt: max. 0,34 mm²
gemäß AWG 22
- Leitungstyp: paarweise verdrillt,
1 x 2 oder 2 x 2 oder 1 x 4 Adern
- Abschirmung: kupferbeflochten oder beflochten
und folienkaschiert
Es wird empfohlen, im gesamten Netz denselben
Kabeltyp zu verwenden, um Fehlanpassungen bei der
Impedanz zu vermeiden.

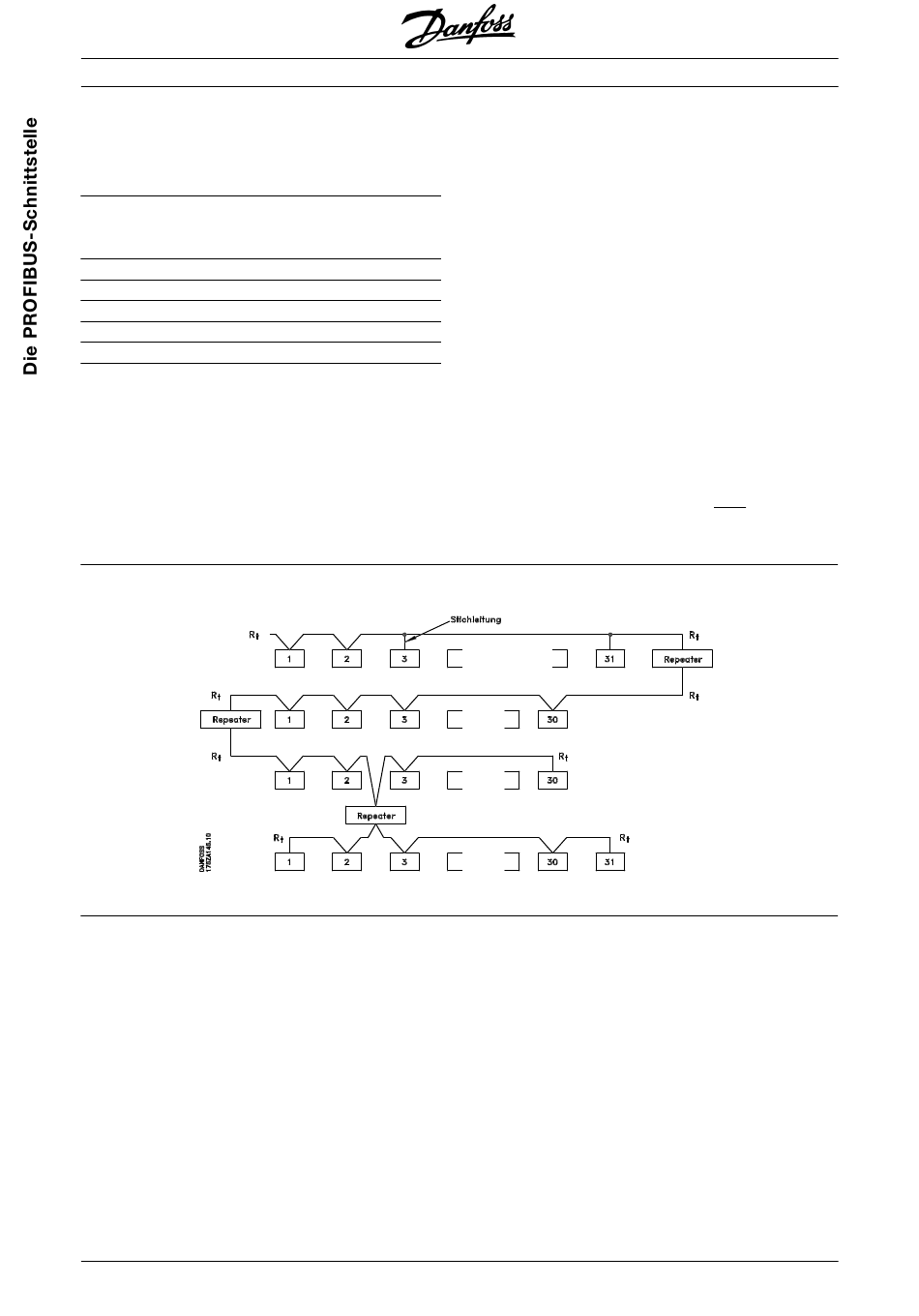

Die Zahlen in der nachfolgenden Darstellung geben
die max. zulässige Anzahl Stationen in jedem
Segment an. Es handelt sich dabei nicht um die
Stationsadressen, da jede Station im Netz eine
eindeutige Adresse haben muß.
Segment 1
Segment 2
Segment 3
Segment 4
Rt = Ausgangs-
widerstände
