Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser

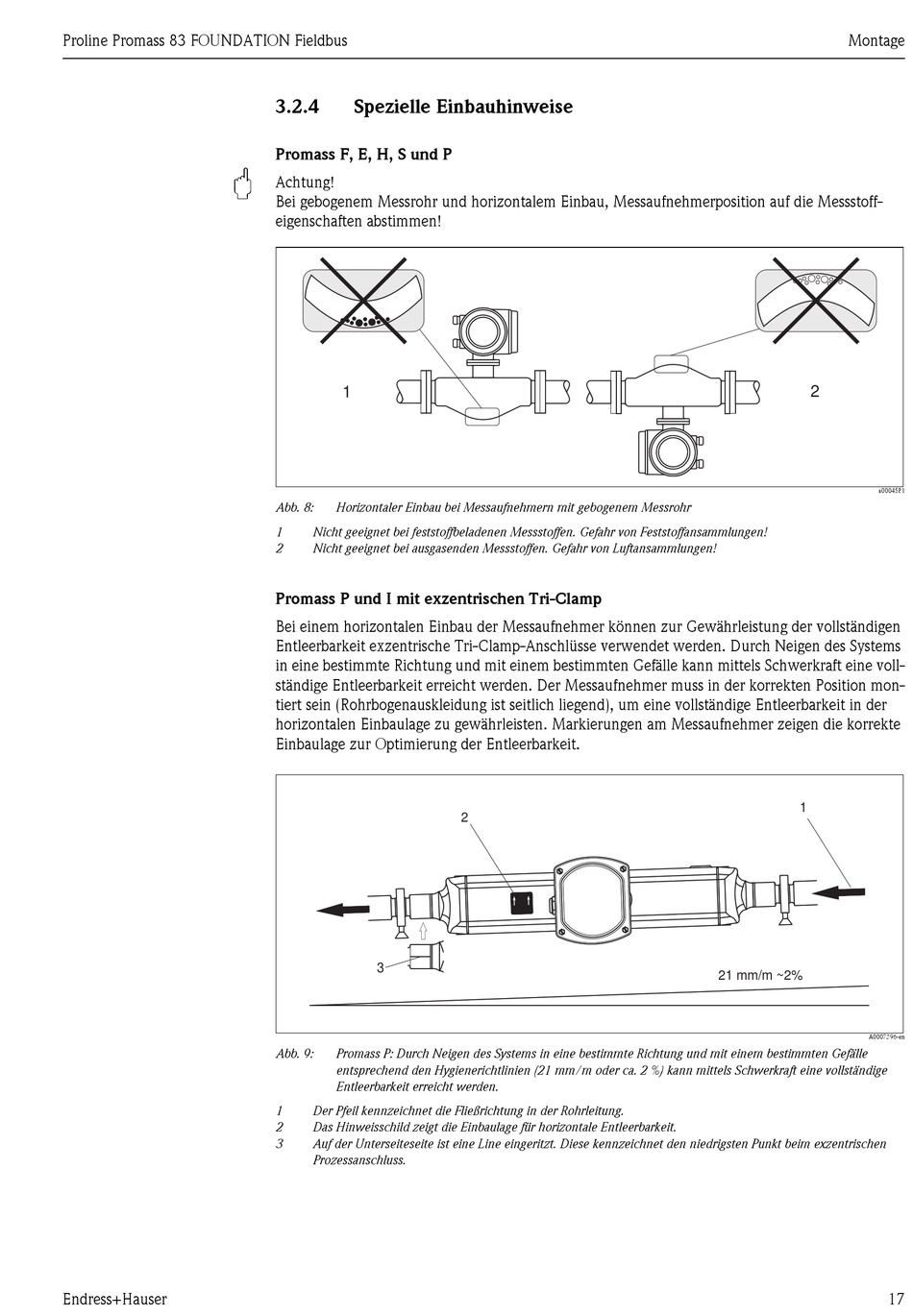

3.2.4 Spezielle Einbauhinweise
Promass F, E, H, S und P
"
Achtung!
Bei gebogenem Messrohr und horizontalem Einbau, Messaufnehmerposition auf die Messstoff-
eigenschaften abstimmen!
1
Abb. 8: Horizontaler Einbau bei Messaufnehmern mit gebogenem Messrohr
1 Nicht geeignet bei feststoffbeladenen Messstoffen. Gefahr von Feststoffansammlungen!
2 Nicht geeignet bei ausgasenden Messstoffen. Gefahr von Luftansammlungen!
Promass P und I mit exzentrischen Tri-Clamp
Bei einem horizontalen Einbau der Messaufnehmer können zur Gewährleistung der vollständigen
Entleerbarkeit exzentrische Tri-Clamp-Anschlüsse verwendet werden. Durch Neigen des Systems
in eine bestimmte Richtung und mit einem bestimmten Gefälle kann mittels Schwerkraft eine voll-
ständige Entleerbarkeit erreicht werden. Der Messaufnehmer muss in der korrekten Position mon-
tiert sein (Rohrbogenauskleidung ist seitlich liegend), um eine vollständige Entleerbarkeit in der
horizontalen Einbaulage zu gewährleisten. Markierungen am Messaufnehmer zeigen die korrekte
Einbaulage zur Optimierung der Entleerbarkeit.
3
Abb. 9: Promass P: Durch Neigen des Systems in eine bestimmte Richtung und mit einem bestimmten Gefälle
entsprechend den Hygienerichtlinien (21 mm/m oder ca. 2 %) kann mittels Schwerkraft eine vollständige
Entleerbarkeit erreicht werden.
1 Der Pfeil kennzeichnet die Fließrichtung in der Rohrleitung.
2 Das Hinweisschild zeigt die Einbaulage für horizontale Entleerbarkeit.
3 Auf der Unterseiteseite ist eine Line eingeritzt. Diese kennzeichnet den niedrigsten Punkt beim exzentrischen
Prozessanschluss.
2
Montage
2
a0004581
1
21 mm/m ~2%
A0007396-en
