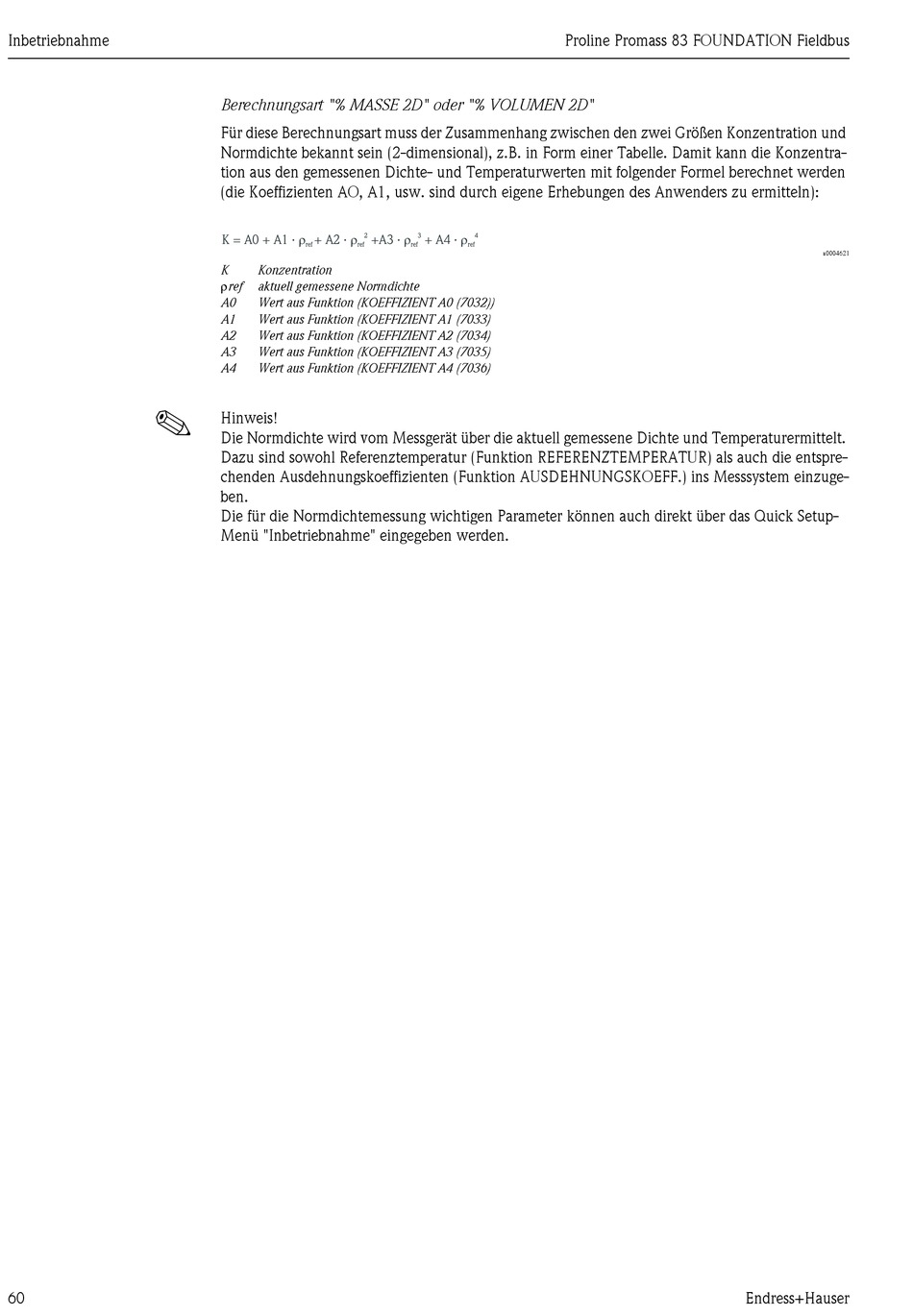

Inbetriebnahme
!
60
Berechnungsart "% MASSE 2D" oder "% VOLUMEN 2D"
Für diese Berechnungsart muss der Zusammenhang zwischen den zwei Größen Konzentration und
Normdichte bekannt sein (2-dimensional), z.B. in Form einer Tabelle. Damit kann die Konzentra-
tion aus den gemessenen Dichte- und Temperaturwerten mit folgender Formel berechnet werden
(die Koeffizienten AO, A1, usw. sind durch eigene Erhebungen des Anwenders zu ermitteln):
r r
2
K = A0 + A1 · + A2 · +A3 ·
ref ref
K Konzentration
ρref
aktuell gemessene Normdichte
A0 Wert aus Funktion (KOEFFIZIENT A0 (7032))
A1 Wert aus Funktion (KOEFFIZIENT A1 (7033)
A2 Wert aus Funktion (KOEFFIZIENT A2 (7034)
A3 Wert aus Funktion (KOEFFIZIENT A3 (7035)
A4 Wert aus Funktion (KOEFFIZIENT A4 (7036)
Hinweis!
Die Normdichte wird vom Messgerät über die aktuell gemessene Dichte und Temperaturermittelt.
Dazu sind sowohl Referenztemperatur (Funktion REFERENZTEMPERATUR) als auch die entspre-
chenden Ausdehnungskoeffizienten (Funktion AUSDEHNUNGSKOEFF.) ins Messsystem einzuge-
ben.
Die für die Normdichtemessung wichtigen Parameter können auch direkt über das Quick Setup-
Menü "Inbetriebnahme" eingegeben werden.
Proline Promass 83 FOUNDATION Fieldbus
r r
3 4
+ A4 ·
ref ref
a0004621
