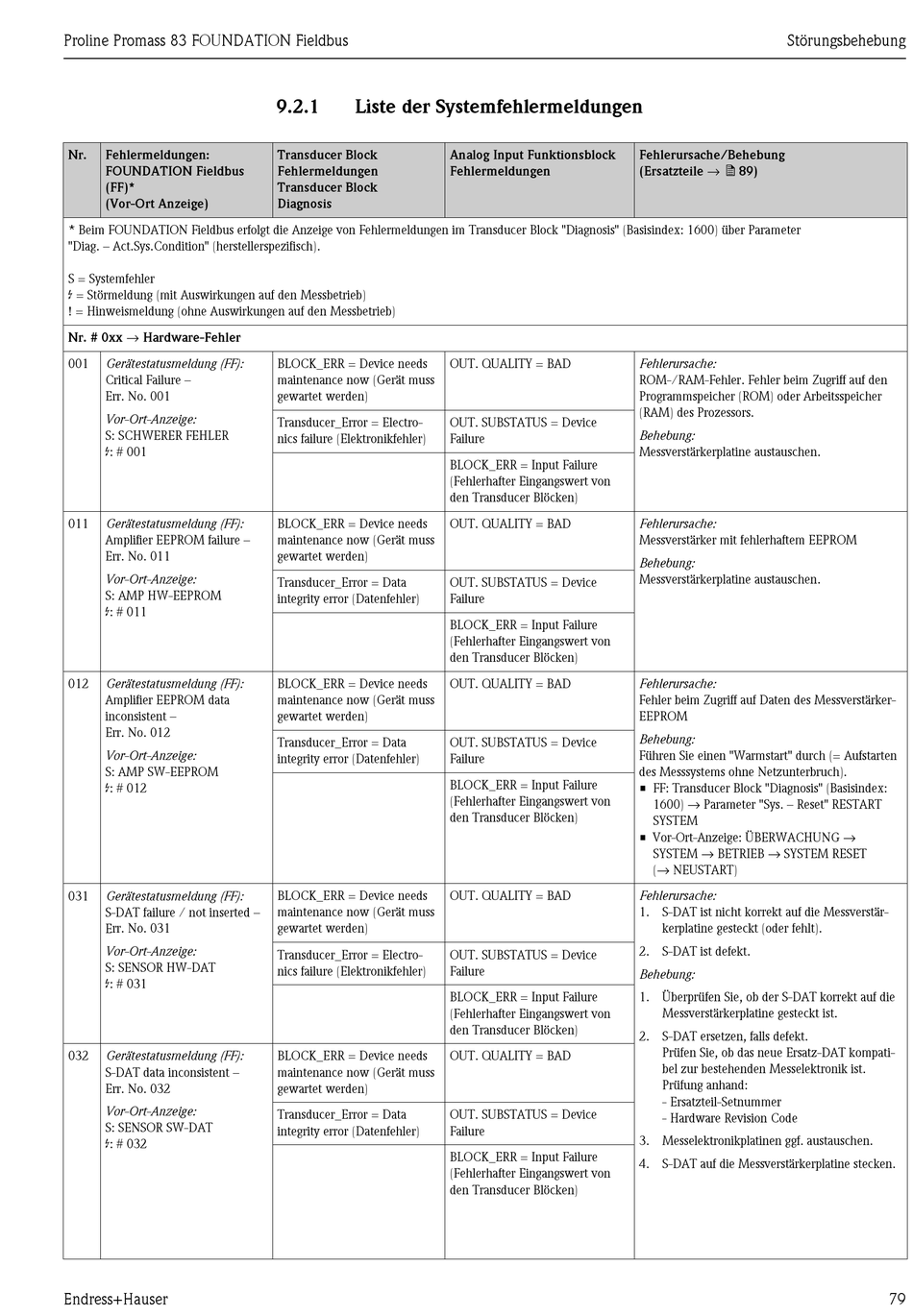

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 79

Proline Promass 83 FOUNDATION Fieldbus
Nr. Fehlermeldungen:
FOUNDATION Fieldbus
(FF)*
(Vor-Ort Anzeige)
* Beim FOUNDATION Fieldbus erfolgt die Anzeige von Fehlermeldungen im Transducer Block "Diagnosis" (Basisindex: 1600) über Parameter
"Diag. – Act.Sys.Condition" (herstellerspezifisch).
S = Systemfehler
$ = Störmeldung (mit Auswirkungen auf den Messbetrieb)
! = Hinweismeldung (ohne Auswirkungen auf den Messbetrieb)
Nr. # 0xx → Hardware-Fehler
001 Gerätestatusmeldung (FF):
Critical Failure –
Err. No. 001
Vor-Ort-Anzeige:
S: SCHWERER FEHLER
$: # 001
011 Gerätestatusmeldung (FF):
Amplifier EEPROM failure –
Err. No. 011
Vor-Ort-Anzeige:
S: AMP HW-EEPROM
$: # 011
012 Gerätestatusmeldung (FF):
Amplifier EEPROM data
inconsistent –
Err. No. 012
Vor-Ort-Anzeige:
S: AMP SW-EEPROM
$: # 012
031 Gerätestatusmeldung (FF):
S-DAT failure / not inserted –
Err. No. 031
Vor-Ort-Anzeige:
S: SENSOR HW-DAT
$: # 031
032 Gerätestatusmeldung (FF):
S-DAT data inconsistent –
Err. No. 032
Vor-Ort-Anzeige:
S: SENSOR SW-DAT
$: # 032
Endress+Hauser
9.2.1 Liste der Systemfehlermeldungen
Transducer Block
Fehlermeldungen
Transducer Block
Diagnosis
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Electro-
nics failure (Elektronikfehler)
BLOCK_ERR = Device needs
maintenance now (Gerät muss
gewartet werden)
Transducer_Error = Data
integrity error (Datenfehler)
Analog Input Funktionsblock
Fehlermeldungen
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
OUT. QUALITY = BAD
OUT. SUBSTATUS = Device
Failure
BLOCK_ERR = Input Failure
(Fehlerhafter Eingangswert von
den Transducer Blöcken)
Störungsbehebung
Fehlerursache/Behebung
(Ersatzteile → ä 89)
Fehlerursache:
ROM-/RAM-Fehler. Fehler beim Zugriff auf den
Programmspeicher (ROM) oder Arbeitsspeicher
(RAM) des Prozessors.
Behebung:
Messverstärkerplatine austauschen.
Fehlerursache:
Messverstärker mit fehlerhaftem EEPROM
Behebung:
Messverstärkerplatine austauschen.
Fehlerursache:
Fehler beim Zugriff auf Daten des Messverstärker-
EEPROM
Behebung:
Führen Sie einen "Warmstart" durch (= Aufstarten
des Messsystems ohne Netzunterbruch).
• FF: Transducer Block "Diagnosis" (Basisindex:
1600) → Parameter "Sys. – Reset" RESTART
SYSTEM
• Vor-Ort-Anzeige: ÜBERWACHUNG →
SYSTEM → BETRIEB → SYSTEM RESET
(→ NEUSTART)
Fehlerursache:
1. S-DAT ist nicht korrekt auf die Messverstär-
kerplatine gesteckt (oder fehlt).
2. S-DAT ist defekt.
Behebung:
1. Überprüfen Sie, ob der S-DAT korrekt auf die
Messverstärkerplatine gesteckt ist.
2. S-DAT ersetzen, falls defekt.
Prüfen Sie, ob das neue Ersatz-DAT kompati-
bel zur bestehenden Messelektronik ist.
Prüfung anhand:
- Ersatzteil-Setnummer
- Hardware Revision Code
3. Messelektronikplatinen ggf. austauschen.
4. S-DAT auf die Messverstärkerplatine stecken.
79
