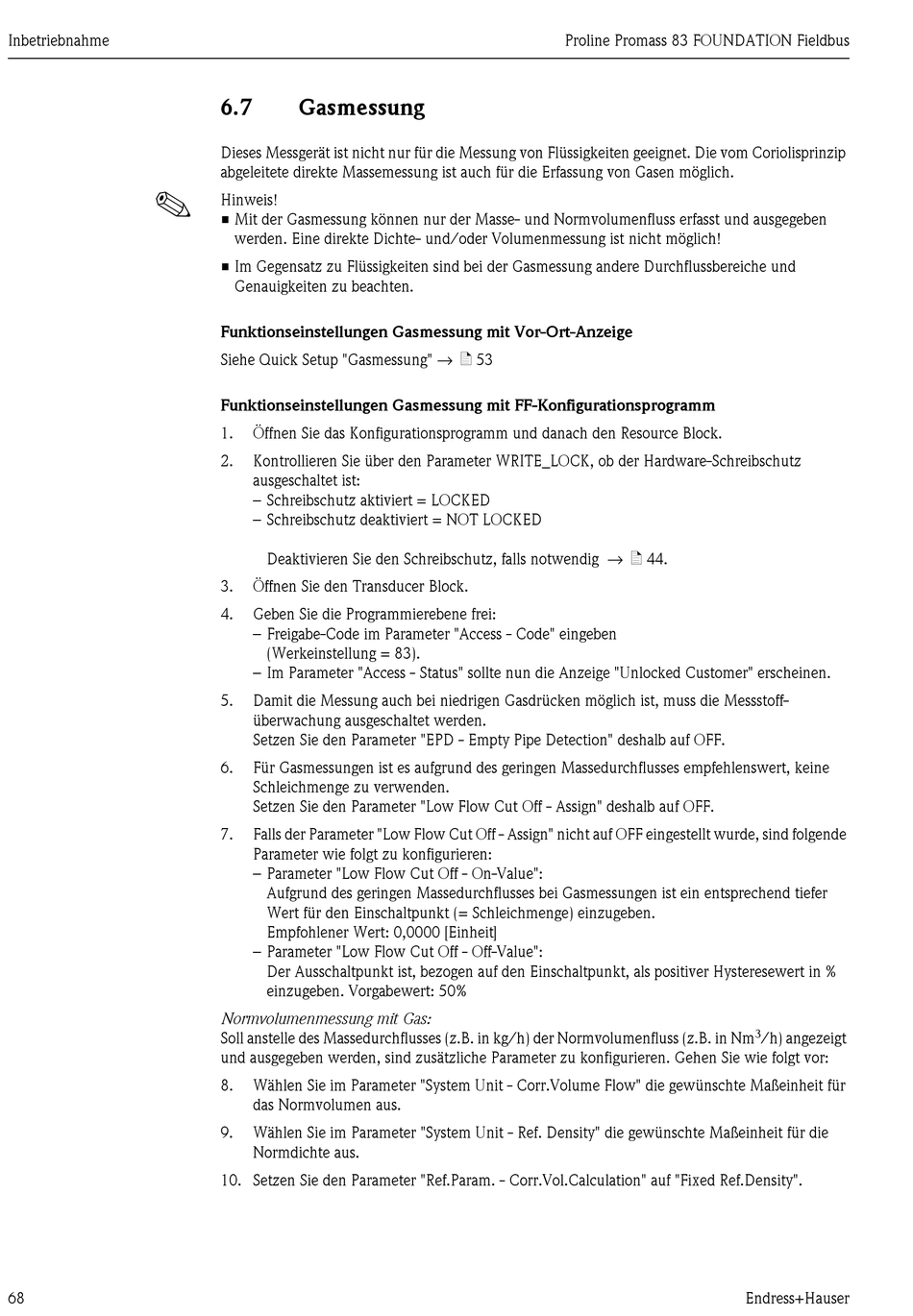

6.7 Gasmessung
Dieses Messgerät ist nicht nur für die Messung von Flüssigkeiten geeignet. Die vom Coriolisprinzip
abgeleitete direkte Massemessung ist auch für die Erfassung von Gasen möglich.
Hinweis!
• Mit der Gasmessung können nur der Masse- und Normvolumenfluss erfasst und ausgegeben
werden. Eine direkte Dichte- und/oder Volumenmessung ist nicht möglich!
• Im Gegensatz zu Flüssigkeiten sind bei der Gasmessung andere Durchflussbereiche und
Genauigkeiten zu beachten.
Funktionseinstellungen Gasmessung mit Vor-Ort-Anzeige
Siehe Quick Setup "Gasmessung" → ä 53
Funktionseinstellungen Gasmessung mit FF-Konfigurationsprogramm
1. Öffnen Sie das Konfigurationsprogramm und danach den Resource Block.
2. Kontrollieren Sie über den Parameter WRITE_LOCK, ob der Hardware-Schreibschutz
ausgeschaltet ist:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig → ä 44.
3. Öffnen Sie den Transducer Block.
4. Geben Sie die Programmierebene frei:
– Freigabe-Code im Parameter "Access - Code" eingeben
(Werkeinstellung = 83).
– Im Parameter "Access - Status" sollte nun die Anzeige "Unlocked Customer" erscheinen.
5. Damit die Messung auch bei niedrigen Gasdrücken möglich ist, muss die Messstoff-
überwachung ausgeschaltet werden.
Setzen Sie den Parameter "EPD - Empty Pipe Detection" deshalb auf OFF.
6. Für Gasmessungen ist es aufgrund des geringen Massedurchflusses empfehlenswert, keine
Schleichmenge zu verwenden.
Setzen Sie den Parameter "Low Flow Cut Off - Assign" deshalb auf OFF.
7. Falls der Parameter "Low Flow Cut Off - Assign" nicht auf OFF eingestellt wurde, sind folgende
Parameter wie folgt zu konfigurieren:
– Parameter "Low Flow Cut Off - On-Value":
Aufgrund des geringen Massedurchflusses bei Gasmessungen ist ein entsprechend tiefer
Wert für den Einschaltpunkt (= Schleichmenge) einzugeben.
Empfohlener Wert: 0,0000 [Einheit]
– Parameter "Low Flow Cut Off - Off-Value":
Der Ausschaltpunkt ist, bezogen auf den Einschaltpunkt, als positiver Hysteresewert in %
einzugeben. Vorgabewert: 50%
Normvolumenmessung mit Gas:
Soll anstelle des Massedurchflusses (z.B. in kg/h) der Normvolumenfluss (z.B. in Nm
und ausgegeben werden, sind zusätzliche Parameter zu konfigurieren. Gehen Sie wie folgt vor:
8. Wählen Sie im Parameter "System Unit - Corr.Volume Flow" die gewünschte Maßeinheit für
das Normvolumen aus.
9. Wählen Sie im Parameter "System Unit - Ref. Density" die gewünschte Maßeinheit für die
Normdichte aus.
10. Setzen Sie den Parameter "Ref.Param. - Corr.Vol.Calculation" auf "Fixed Ref.Density".
