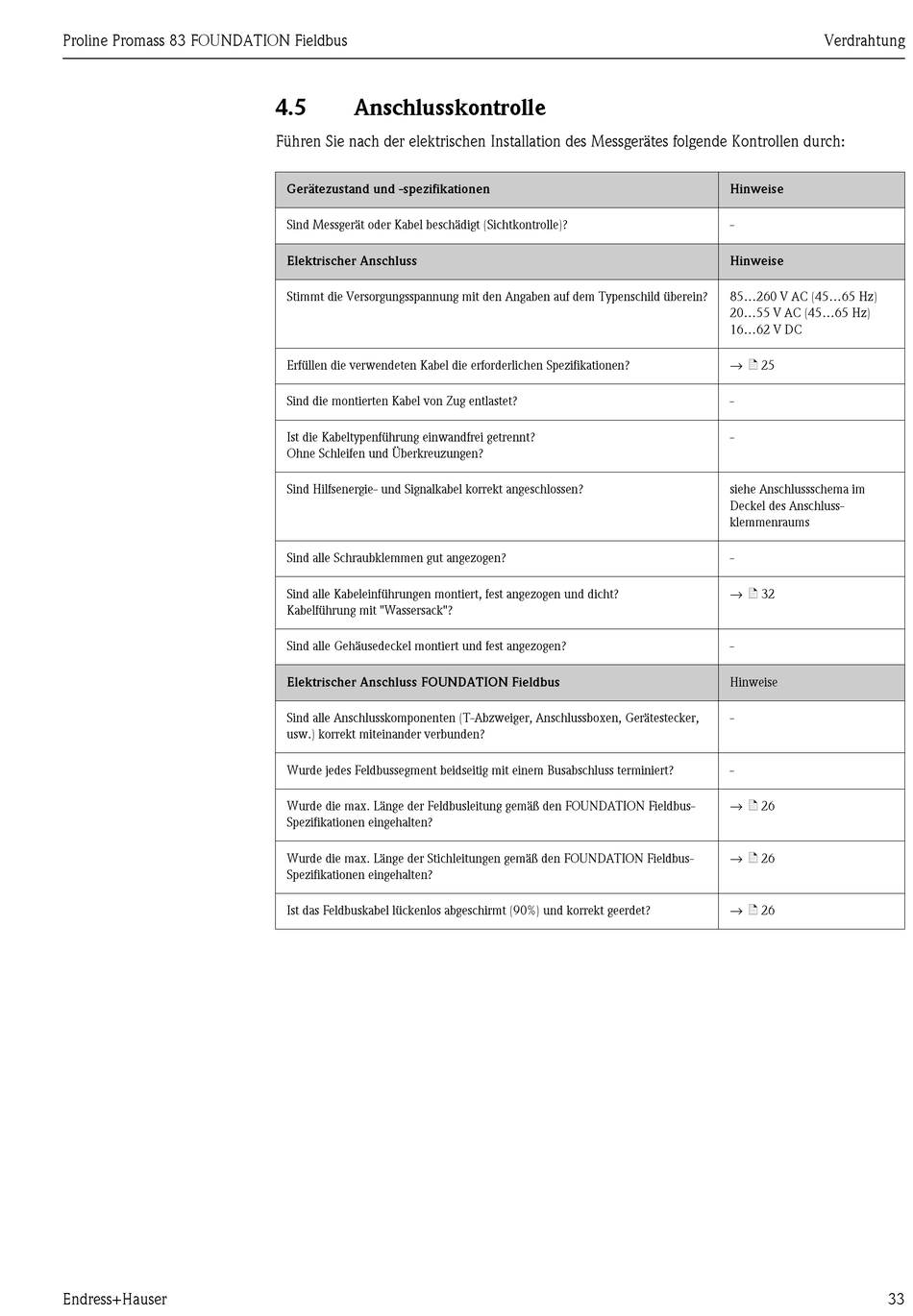

4.5 Anschlusskontrolle
Führen Sie nach der elektrischen Installation des Messgerätes folgende Kontrollen durch:
Gerätezustand und -spezifikationen
Sind Messgerät oder Kabel beschädigt (Sichtkontrolle)?
Elektrischer Anschluss
Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein?
Erfüllen die verwendeten Kabel die erforderlichen Spezifikationen?
Sind die montierten Kabel von Zug entlastet?
Ist die Kabeltypenführung einwandfrei getrennt?
Ohne Schleifen und Überkreuzungen?
Sind Hilfsenergie- und Signalkabel korrekt angeschlossen?
Sind alle Schraubklemmen gut angezogen?
Sind alle Kabeleinführungen montiert, fest angezogen und dicht?
Kabelführung mit "Wassersack"?
Sind alle Gehäusedeckel montiert und fest angezogen?
Elektrischer Anschluss FOUNDATION Fieldbus
Sind alle Anschlusskomponenten (T-Abzweiger, Anschlussboxen, Gerätestecker,
usw.) korrekt miteinander verbunden?
Wurde jedes Feldbussegment beidseitig mit einem Busabschluss terminiert?
Wurde die max. Länge der Feldbusleitung gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Wurde die max. Länge der Stichleitungen gemäß den FOUNDATION Fieldbus-
Spezifikationen eingehalten?
Ist das Feldbuskabel lückenlos abgeschirmt (90%) und korrekt geerdet?
Verdrahtung
Hinweise
-
Hinweise
85...260 V AC (45...65 Hz)
20...55 V AC (45...65 Hz)
16...62 V DC
→ ä 25
-
-
siehe Anschlussschema im
Deckel des Anschluss-
klemmenraums
-
→ ä 32
-
Hinweise
-
-
→ ä 26
→ ä 26
→ ä 26
