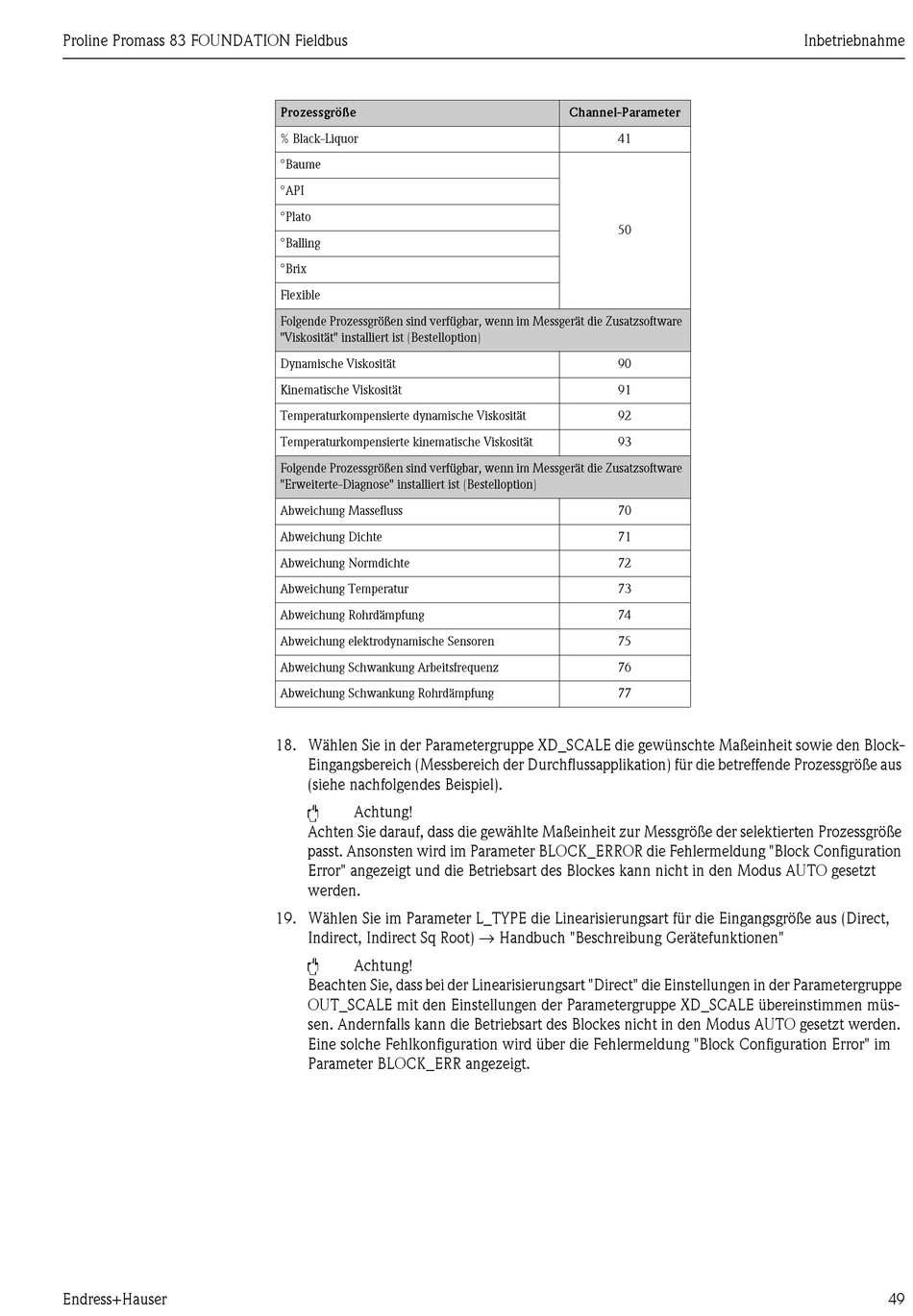

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 49

Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser
Prozessgröße
% Black-Liquor
°Baume
°API
°Plato
°Balling
°Brix
Flexible
Folgende Prozessgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware
"Viskosität" installiert ist (Bestelloption)
Dynamische Viskosität
Kinematische Viskosität
Temperaturkompensierte dynamische Viskosität
Temperaturkompensierte kinematische Viskosität
Folgende Prozessgrößen sind verfügbar, wenn im Messgerät die Zusatzsoftware
"Erweiterte-Diagnose" installiert ist (Bestelloption)
Abweichung Massefluss
Abweichung Dichte
Abweichung Normdichte
Abweichung Temperatur
Abweichung Rohrdämpfung
Abweichung elektrodynamische Sensoren
Abweichung Schwankung Arbeitsfrequenz
Abweichung Schwankung Rohrdämpfung
18. Wählen Sie in der Parametergruppe XD_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Durchflussapplikation) für die betreffende Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dass die gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt
werden.
19. Wählen Sie im Parameter L_TYPE die Linearisierungsart für die Eingangsgröße aus (Direct,
Indirect, Indirect Sq Root) → Handbuch "Beschreibung Gerätefunktionen"
"
Achtung!
Beachten Sie, dass bei der Linearisierungsart "Direct" die Einstellungen in der Parametergruppe
OUT_SCALE mit den Einstellungen der Parametergruppe XD_SCALE übereinstimmen müs-
sen. Andernfalls kann die Betriebsart des Blockes nicht in den Modus AUTO gesetzt werden.
Eine solche Fehlkonfiguration wird über die Fehlermeldung "Block Configuration Error" im
Parameter BLOCK_ERR angezeigt.
Channel-Parameter
41
50
90
91
92
93
70
71
72
73
74
75
76
77
Inbetriebnahme
49
