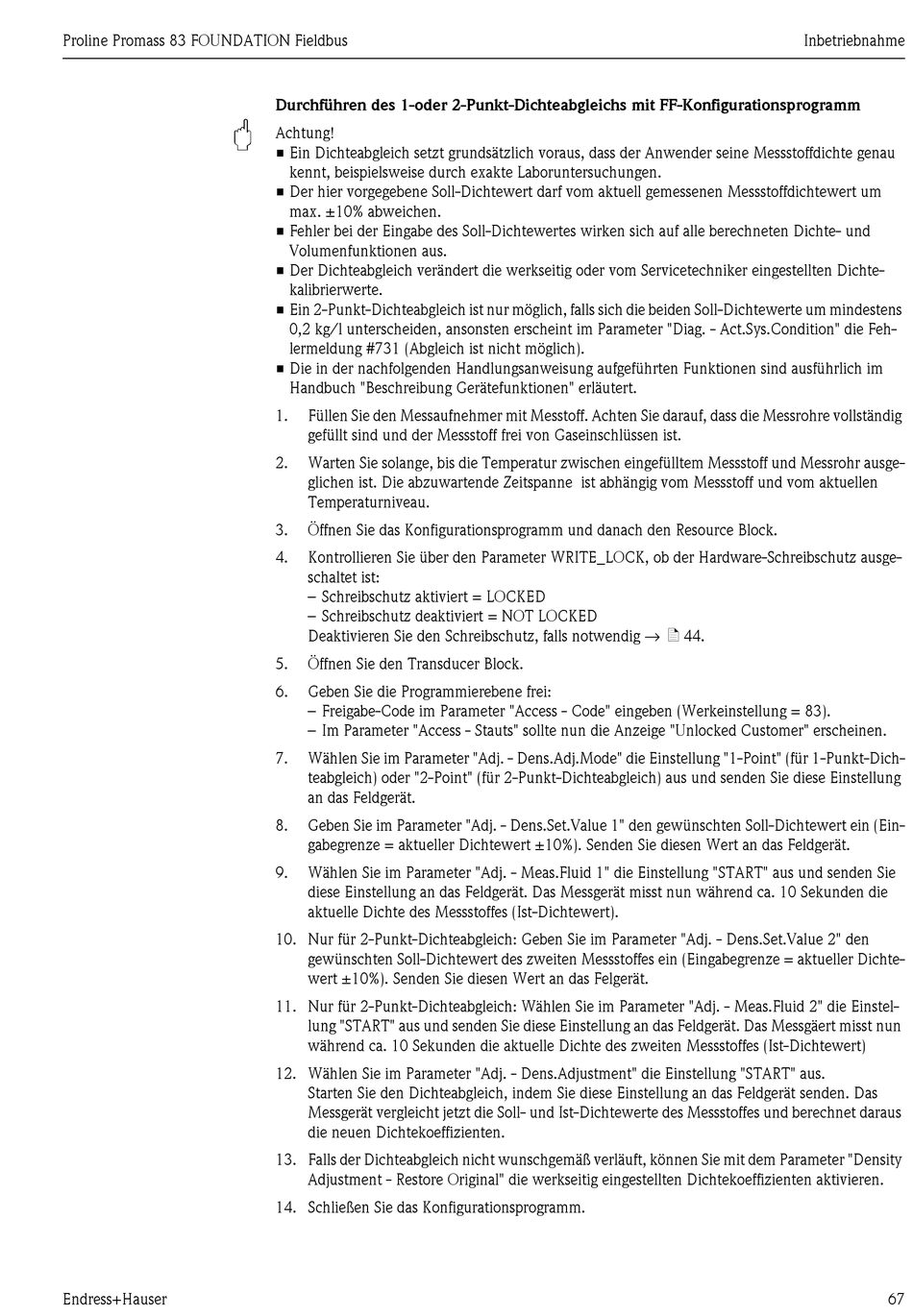

Durchführen des 1-oder 2-Punkt-Dichteabgleichs mit FF-Konfigurationsprogramm
"
Achtung!
• Ein Dichteabgleich setzt grundsätzlich voraus, dass der Anwender seine Messstoffdichte genau
kennt, beispielsweise durch exakte Laboruntersuchungen.
• Der hier vorgegebene Soll-Dichtewert darf vom aktuell gemessenen Messstoffdichtewert um
max. ±10% abweichen.
• Fehler bei der Eingabe des Soll-Dichtewertes wirken sich auf alle berechneten Dichte- und
Volumenfunktionen aus.
• Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten Dichte-
kalibrierwerte.
• Ein 2-Punkt-Dichteabgleich ist nur möglich, falls sich die beiden Soll-Dichtewerte um mindestens
0,2 kg/l unterscheiden, ansonsten erscheint im Parameter "Diag. - Act.Sys.Condition" die Feh-
lermeldung #731 (Abgleich ist nicht möglich).
• Die in der nachfolgenden Handlungsanweisung aufgeführten Funktionen sind ausführlich im
Handbuch "Beschreibung Gerätefunktionen" erläutert.
1. Füllen Sie den Messaufnehmer mit Messtoff. Achten Sie darauf, dass die Messrohre vollständig
gefüllt sind und der Messstoff frei von Gaseinschlüssen ist.
2. Warten Sie solange, bis die Temperatur zwischen eingefülltem Messstoff und Messrohr ausge-
glichen ist. Die abzuwartende Zeitspanne ist abhängig vom Messstoff und vom aktuellen
Temperaturniveau.
3. Öffnen Sie das Konfigurationsprogramm und danach den Resource Block.
4. Kontrollieren Sie über den Parameter WRITE_LOCK, ob der Hardware-Schreibschutz ausge-
schaltet ist:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig → ä 44.
5. Öffnen Sie den Transducer Block.
6. Geben Sie die Programmierebene frei:
– Freigabe-Code im Parameter "Access - Code" eingeben (Werkeinstellung = 83).
– Im Parameter "Access - Stauts" sollte nun die Anzeige "Unlocked Customer" erscheinen.
7. Wählen Sie im Parameter "Adj. - Dens.Adj.Mode" die Einstellung "1-Point" (für 1-Punkt-Dich-
teabgleich) oder "2-Point" (für 2-Punkt-Dichteabgleich) aus und senden Sie diese Einstellung
an das Feldgerät.
8. Geben Sie im Parameter "Adj. - Dens.Set.Value 1" den gewünschten Soll-Dichtewert ein (Ein-
gabegrenze = aktueller Dichtewert ±10%). Senden Sie diesen Wert an das Feldgerät.
9. Wählen Sie im Parameter "Adj. - Meas.Fluid 1" die Einstellung "START" aus und senden Sie
diese Einstellung an das Feldgerät. Das Messgerät misst nun während ca. 10 Sekunden die
aktuelle Dichte des Messstoffes (Ist-Dichtewert).
10. Nur für 2-Punkt-Dichteabgleich: Geben Sie im Parameter "Adj. - Dens.Set.Value 2" den
gewünschten Soll-Dichtewert des zweiten Messstoffes ein (Eingabegrenze = aktueller Dichte-
wert ±10%). Senden Sie diesen Wert an das Felgerät.
11. Nur für 2-Punkt-Dichteabgleich: Wählen Sie im Parameter "Adj. - Meas.Fluid 2" die Einstel-
lung "START" aus und senden Sie diese Einstellung an das Feldgerät. Das Messgäert misst nun
während ca. 10 Sekunden die aktuelle Dichte des zweiten Messstoffes (Ist-Dichtewert)
12. Wählen Sie im Parameter "Adj. - Dens.Adjustment" die Einstellung "START" aus.
Starten Sie den Dichteabgleich, indem Sie diese Einstellung an das Feldgerät senden. Das
Messgerät vergleicht jetzt die Soll- und Ist-Dichtewerte des Messstoffes und berechnet daraus
die neuen Dichtekoeffizienten.
13. Falls der Dichteabgleich nicht wunschgemäß verläuft, können Sie mit dem Parameter "Density
Adjustment - Restore Original" die werkseitig eingestellten Dichtekoeffizienten aktivieren.
14. Schließen Sie das Konfigurationsprogramm.
