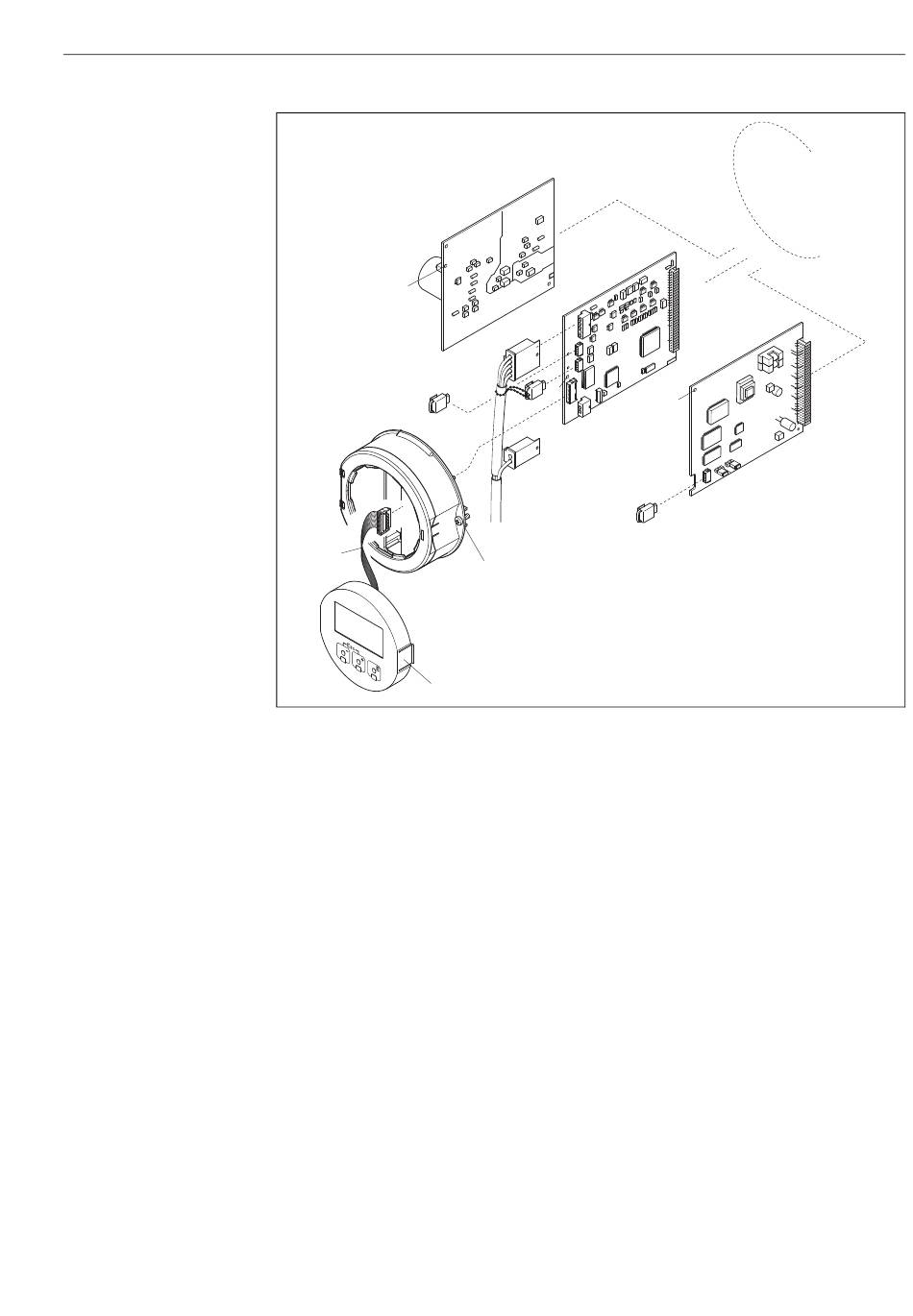

Abb. 36: Feldgehäuse: Ein- und Ausbau von Elektronikplatinen
1 Vor-Ort-Anzeige
1.1 Verriegelungstaste
1.2 Flachbandkabel (Anzeigemodul)
2 Schrauben Elektronikraumabdeckung
3 Hilfsöffnung für den Ein-/Ausbau von Platinen
4 Netzteilplatine
5 Messverstärkerplatine
5.1 Signalkabel (Sensor)
5.2 Erregerstromkabel (Sensor)
5.3 S-DAT (Sensor-Datenspeicher)
5.4 T-DAT (Messumformer-Datenspeicher)
6 I/O-Platine (Typ FOUNDATION Fieldbus)
7 F-CHIP (Funktions-Chip für optionale Software)
