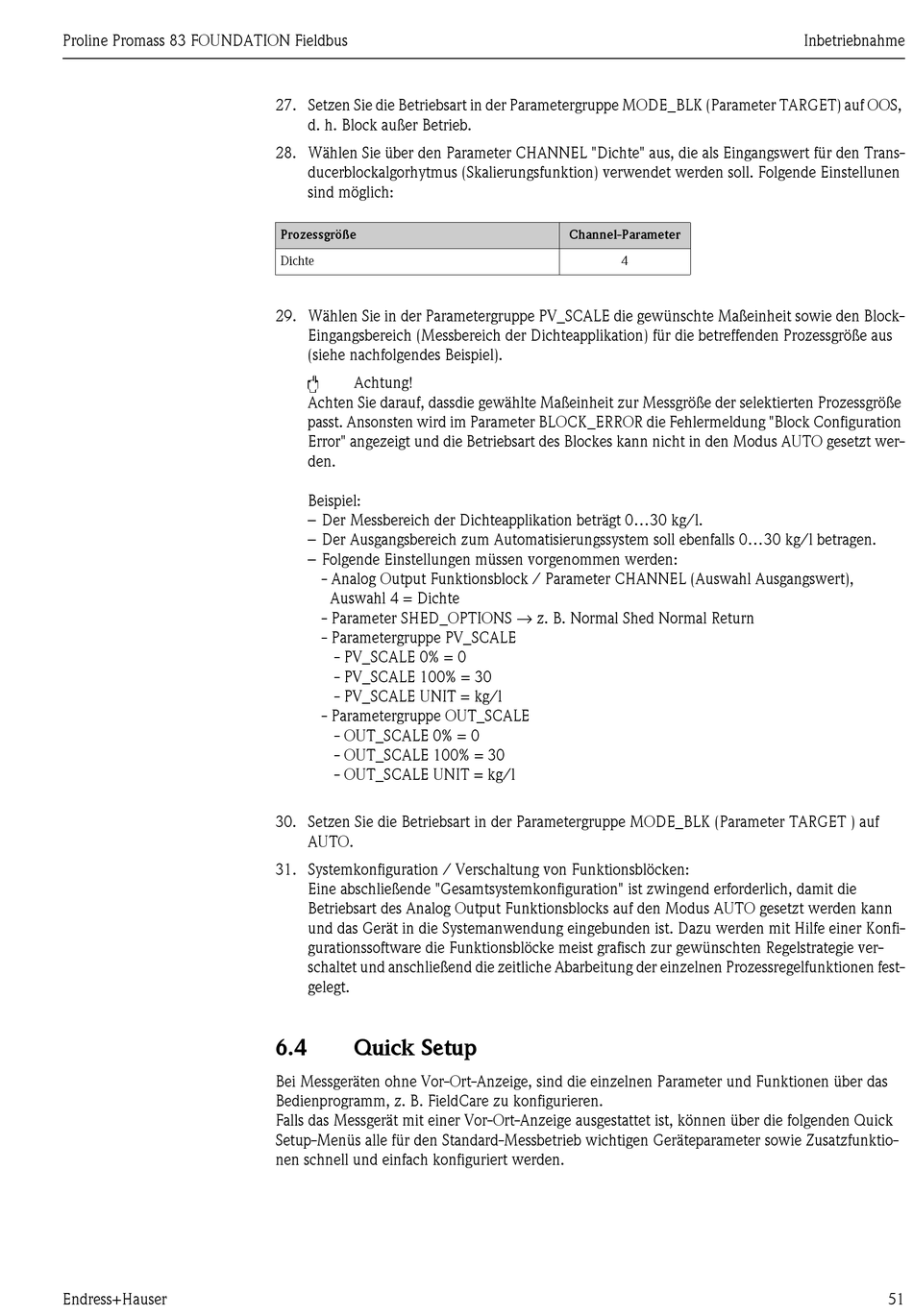

27. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf OOS,
d. h. Block außer Betrieb.
28. Wählen Sie über den Parameter CHANNEL "Dichte" aus, die als Eingangswert für den Trans-
ducerblockalgorhytmus (Skalierungsfunktion) verwendet werden soll. Folgende Einstellunen
sind möglich:
Prozessgröße
Dichte
29. Wählen Sie in der Parametergruppe PV_SCALE die gewünschte Maßeinheit sowie den Block-
Eingangsbereich (Messbereich der Dichteapplikation) für die betreffenden Prozessgröße aus
(siehe nachfolgendes Beispiel).
"
Achtung!
Achten Sie darauf, dassdie gewählte Maßeinheit zur Messgröße der selektierten Prozessgröße
passt. Ansonsten wird im Parameter BLOCK_ERROR die Fehlermeldung "Block Configuration
Error" angezeigt und die Betriebsart des Blockes kann nicht in den Modus AUTO gesetzt wer-
den.
Beispiel:
– Der Messbereich der Dichteapplikation beträgt 0...30 kg/l.
– Der Ausgangsbereich zum Automatisierungssystem soll ebenfalls 0...30 kg/l betragen.
– Folgende Einstellungen müssen vorgenommen werden:
- Analog Output Funktionsblock / Parameter CHANNEL (Auswahl Ausgangswert),
Auswahl 4 = Dichte
- Parameter SHED_OPTIONS → z. B. Normal Shed Normal Return
- Parametergruppe PV_SCALE
- PV_SCALE 0% = 0
- PV_SCALE 100% = 30
- PV_SCALE UNIT = kg/l
- Parametergruppe OUT_SCALE
- OUT_SCALE 0% = 0
- OUT_SCALE 100% = 30
- OUT_SCALE UNIT = kg/l
30. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET ) auf
AUTO.
31. Systemkonfiguration / Verschaltung von Funktionsblöcken:
Eine abschließende "Gesamtsystemkonfiguration" ist zwingend erforderlich, damit die
Betriebsart des Analog Output Funktionsblocks auf den Modus AUTO gesetzt werden kann
und das Gerät in die Systemanwendung eingebunden ist. Dazu werden mit Hilfe einer Konfi-
gurationssoftware die Funktionsblöcke meist grafisch zur gewünschten Regelstrategie ver-
schaltet und anschließend die zeitliche Abarbeitung der einzelnen Prozessregelfunktionen fest-
gelegt.
6.4 Quick Setup
Bei Messgeräten ohne Vor-Ort-Anzeige, sind die einzelnen Parameter und Funktionen über das
Bedienprogramm, z. B. FieldCare zu konfigurieren.
Falls das Messgerät mit einer Vor-Ort-Anzeige ausgestattet ist, können über die folgenden Quick
Setup-Menüs alle für den Standard-Messbetrieb wichtigen Geräteparameter sowie Zusatzfunktio-
nen schnell und einfach konfiguriert werden.
