3. Nehmen Sie die Verdrahtung gemäß der jeweiligen Anschlussklemmenbelegung und dem
zugehörigen Anschlussschema vor.
"
Achtung!
– Beschädigungsgefahr des Feldbus-Kabels!
Beachten Sie die Informationen zur Schirmung und Erdung des Feldbuskabels → ä 26.
– Es ist nicht empfehlenswert, den Feldbus über die herkömmlichen Kabelverschraubungen
zu schleifen. Falls Sie später ein Messgerät austauschen, muss die Buskommunikation unter-
brochen werden.
!
Hinweis!
– Die Klemmen für den Feldbus-Anschluss (26/27) verfügen über einen integrierten
Verpolungsschutz. Dieser gewährleistet, dass auch bei vertauschtem Leitungsanschluss
eine korrekte Signalübertragung über den Feldbus erfolgt.
– Leitungsquerschnitt: max. 2,5 mm
– Der Kabelschirm darf zwischen dem abisolierten Feldbuskabelschirm und der Erdungs-
klemme (e) eine Länge von 5 mm (0,20 in) nicht überschreiten.
4. Schrauben Sie den Anschlussklemmenraumdeckel (a) wieder auf das Messumformergehäuse.
d
b
d
b
FF– 27
FF+ 26
25
24
23
22
21
20
f
N (L–) 2
L1 (L+) 1

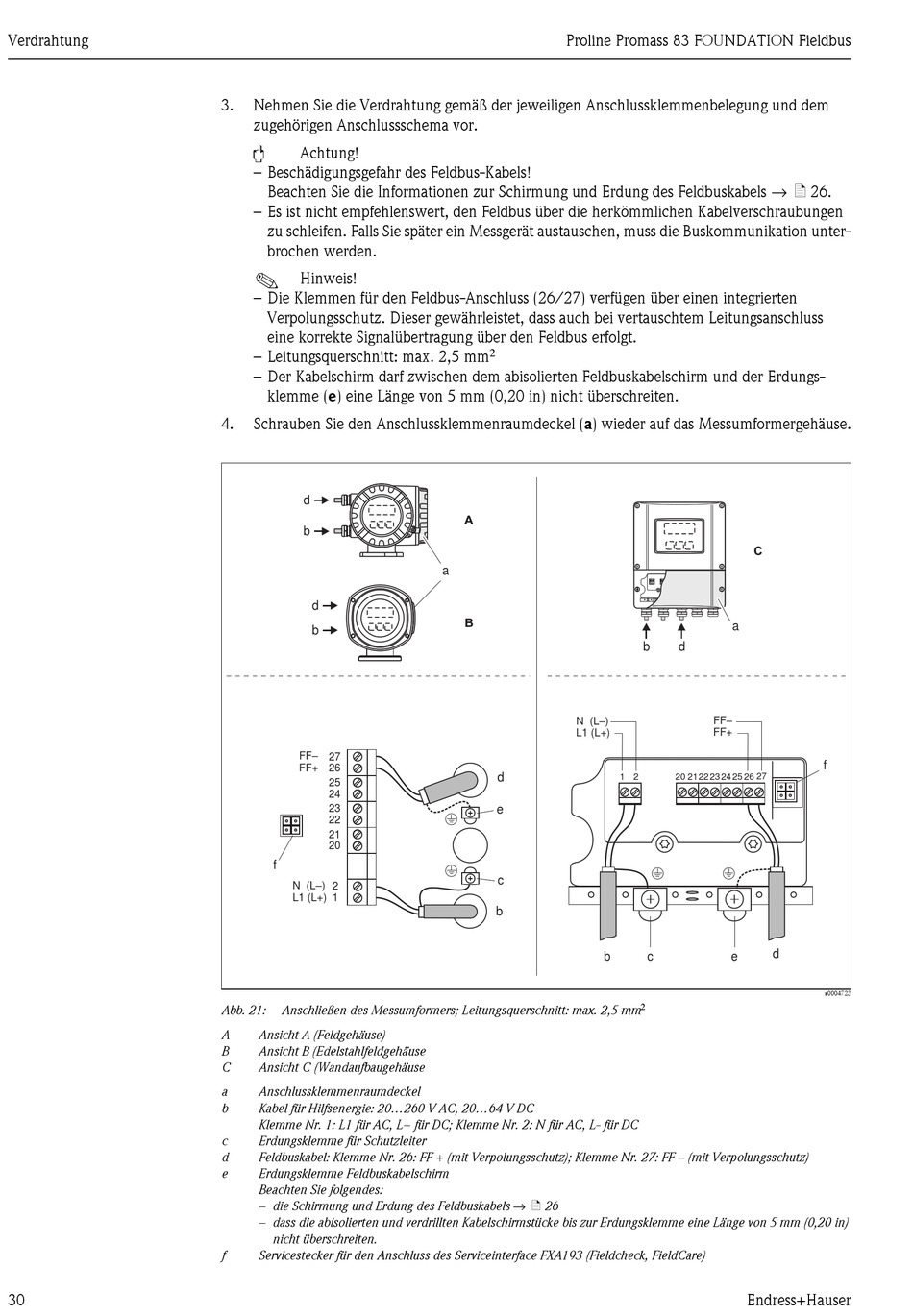

Abb. 21: Anschließen des Messumformers; Leitungsquerschnitt: max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Edelstahlfeldgehäuse
C Ansicht C (Wandaufbaugehäuse
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 20...260 V AC, 20...64 V DC
Klemme Nr. 1: L1 für AC, L+ für DC; Klemme Nr. 2: N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel: Klemme Nr. 26: FF + (mit Verpolungsschutz); Klemme Nr. 27: FF – (mit Verpolungsschutz)
e Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → ä 26
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdungsklemme eine Länge von 5 mm (0,20 in)
nicht überschreiten.
f Servicestecker für den Anschluss des Serviceinterface FXA193 (Fieldcheck, FieldCare)
