Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 29

Proline Promass 83 FOUNDATION Fieldbus
Endress+Hauser
d
b
d
b
FF–
27
FF+ 26
25
24
23
22
21
20
f
N (L–) 2
L1 (L+) 1

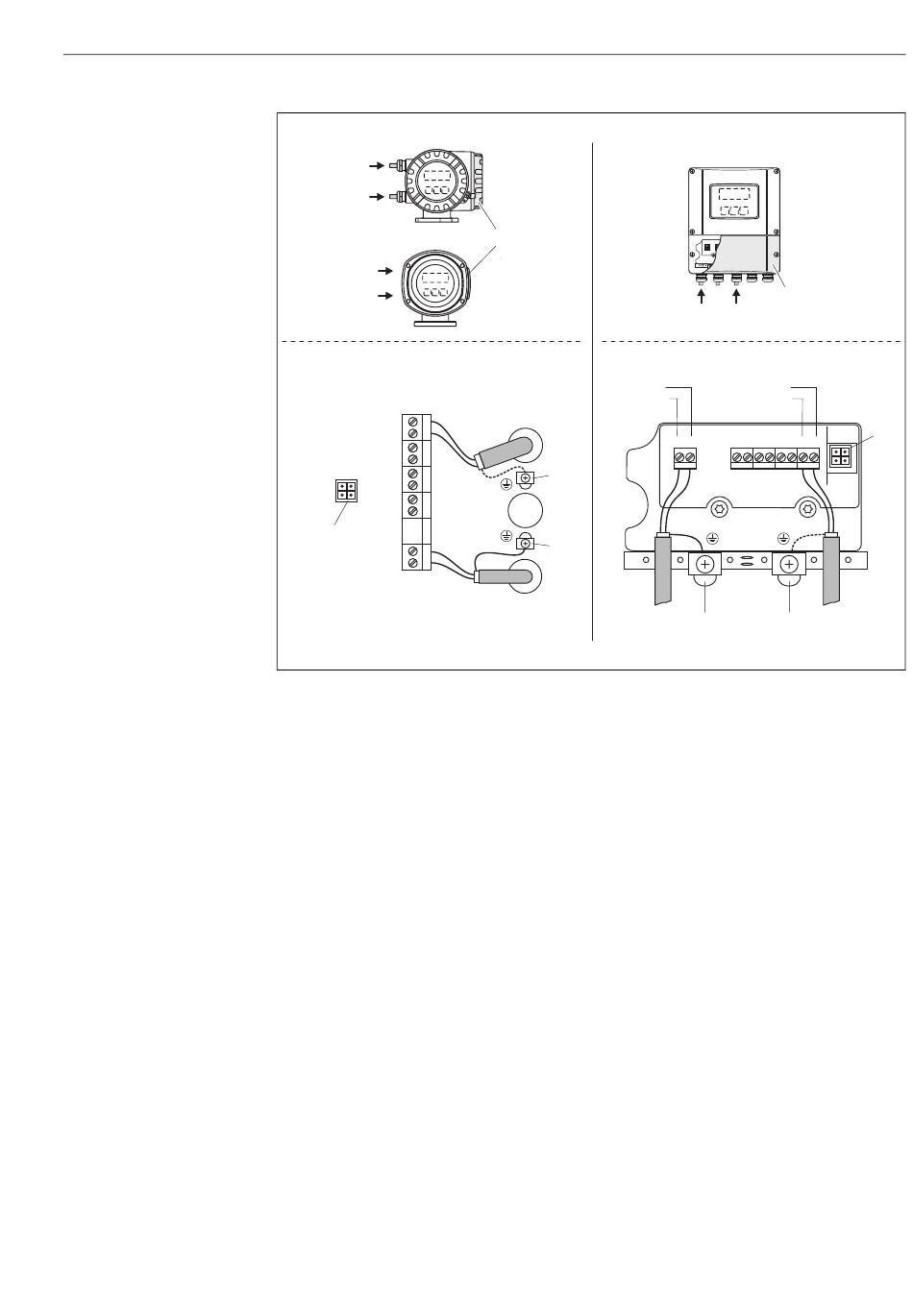

Abb. 18: Anschließen des Messumformers; Leitungsquerschnitt: max. 2,5 mm
A Ansicht A (Feldgehäuse)
B Ansicht B (Edelstahlfeldgehäuse
C Ansicht C (Wandaufbaugehäuse
a Anschlussklemmenraumdeckel
b Kabel für Hilfsenergie: 20...260 V AC, 20...64 V DC
Klemme Nr. 1: L1 für AC, L+ für DC
Klemme Nr. 2: N für AC, L- für DC
c Erdungsklemme für Schutzleiter
d Feldbuskabel:
Klemme Nr. 26: FF + (mit Verpolungsschutz)
Klemme Nr. 27: FF – (mit Verpolungsschutz)
e Erdungsklemme Feldbuskabelschirm
Beachten Sie folgendes:
– die Schirmung und Erdung des Feldbuskabels → Seite 25
– dass die abisolierten und verdrillten Kabelschirmstücke bis zur Erdungsklemme eine Länge von 5 mm (0,20 in)
nicht überschreiten.
f Servicestecker für den Anschluss des Serviceinterface FXA193 oder FXA291 mit Proline Adapterkabel (Fieldcheck,
ToF Tool - Fieldtool Package)
