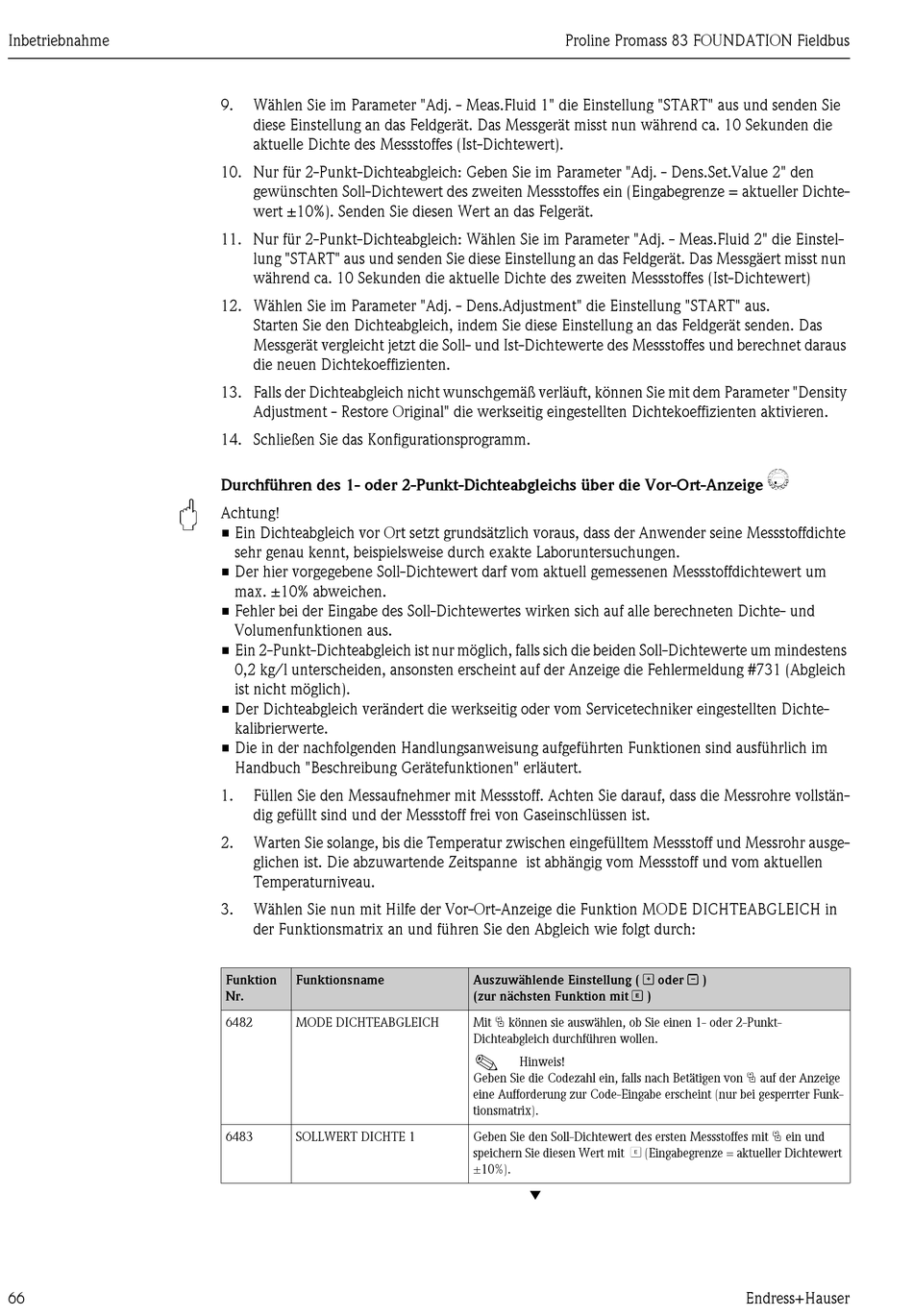

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 66

Inbetriebnahme
"
66
9. Wählen Sie im Parameter "Adj. - Meas.Fluid 1" die Einstellung "START" aus und senden Sie
diese Einstellung an das Feldgerät. Das Messgerät misst nun während ca. 10 Sekunden die
aktuelle Dichte des Messstoffes (Ist-Dichtewert).
10. Nur für 2-Punkt-Dichteabgleich: Geben Sie im Parameter "Adj. - Dens.Set.Value 2" den
gewünschten Soll-Dichtewert des zweiten Messstoffes ein (Eingabegrenze = aktueller Dichte-
wert ±10%). Senden Sie diesen Wert an das Felgerät.
11. Nur für 2-Punkt-Dichteabgleich: Wählen Sie im Parameter "Adj. - Meas.Fluid 2" die Einstel-
lung "START" aus und senden Sie diese Einstellung an das Feldgerät. Das Messgäert misst nun
während ca. 10 Sekunden die aktuelle Dichte des zweiten Messstoffes (Ist-Dichtewert)
12. Wählen Sie im Parameter "Adj. - Dens.Adjustment" die Einstellung "START" aus.
Starten Sie den Dichteabgleich, indem Sie diese Einstellung an das Feldgerät senden. Das
Messgerät vergleicht jetzt die Soll- und Ist-Dichtewerte des Messstoffes und berechnet daraus
die neuen Dichtekoeffizienten.
13. Falls der Dichteabgleich nicht wunschgemäß verläuft, können Sie mit dem Parameter "Density
Adjustment - Restore Original" die werkseitig eingestellten Dichtekoeffizienten aktivieren.
14. Schließen Sie das Konfigurationsprogramm.
Durchführen des 1- oder 2-Punkt-Dichteabgleichs über die Vor-Ort-Anzeige
Achtung!
• Ein Dichteabgleich vor Ort setzt grundsätzlich voraus, dass der Anwender seine Messstoffdichte
sehr genau kennt, beispielsweise durch exakte Laboruntersuchungen.
• Der hier vorgegebene Soll-Dichtewert darf vom aktuell gemessenen Messstoffdichtewert um
max. ±10% abweichen.
• Fehler bei der Eingabe des Soll-Dichtewertes wirken sich auf alle berechneten Dichte- und
Volumenfunktionen aus.
• Ein 2-Punkt-Dichteabgleich ist nur möglich, falls sich die beiden Soll-Dichtewerte um mindestens
0,2 kg/l unterscheiden, ansonsten erscheint auf der Anzeige die Fehlermeldung #731 (Abgleich
ist nicht möglich).
• Der Dichteabgleich verändert die werkseitig oder vom Servicetechniker eingestellten Dichte-
kalibrierwerte.
• Die in der nachfolgenden Handlungsanweisung aufgeführten Funktionen sind ausführlich im
Handbuch "Beschreibung Gerätefunktionen" erläutert.
1. Füllen Sie den Messaufnehmer mit Messstoff. Achten Sie darauf, dass die Messrohre vollstän-
dig gefüllt sind und der Messstoff frei von Gaseinschlüssen ist.
2. Warten Sie solange, bis die Temperatur zwischen eingefülltem Messstoff und Messrohr ausge-
glichen ist. Die abzuwartende Zeitspanne ist abhängig vom Messstoff und vom aktuellen
Temperaturniveau.
3. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion MODE DICHTEABGLEICH in
der Funktionsmatrix an und führen Sie den Abgleich wie folgt durch:
Funktion Funktionsname
Nr.
6482 MODE DICHTEABGLEICH
6483 SOLLWERT DICHTE 1
Proline Promass 83 FOUNDATION Fieldbus
Auszuwählende Einstellung ( O oder S )
(zur nächsten Funktion mit F )
Mit P können sie auswählen, ob Sie einen 1- oder 2-Punkt-
Dichteabgleich durchführen wollen.
!
Hinweis!
Geben Sie die Codezahl ein, falls nach Betätigen von P auf der Anzeige
eine Aufforderung zur Code-Eingabe erscheint (nur bei gesperrter Funk-
tionsmatrix).
Geben Sie den Soll-Dichtewert des ersten Messstoffes mit P ein und
speichern Sie diesen Wert mit F (Eingabegrenze = aktueller Dichtewert
±10%).
▼
k
Endress+Hauser
