Störungsbehebung
#
"
92

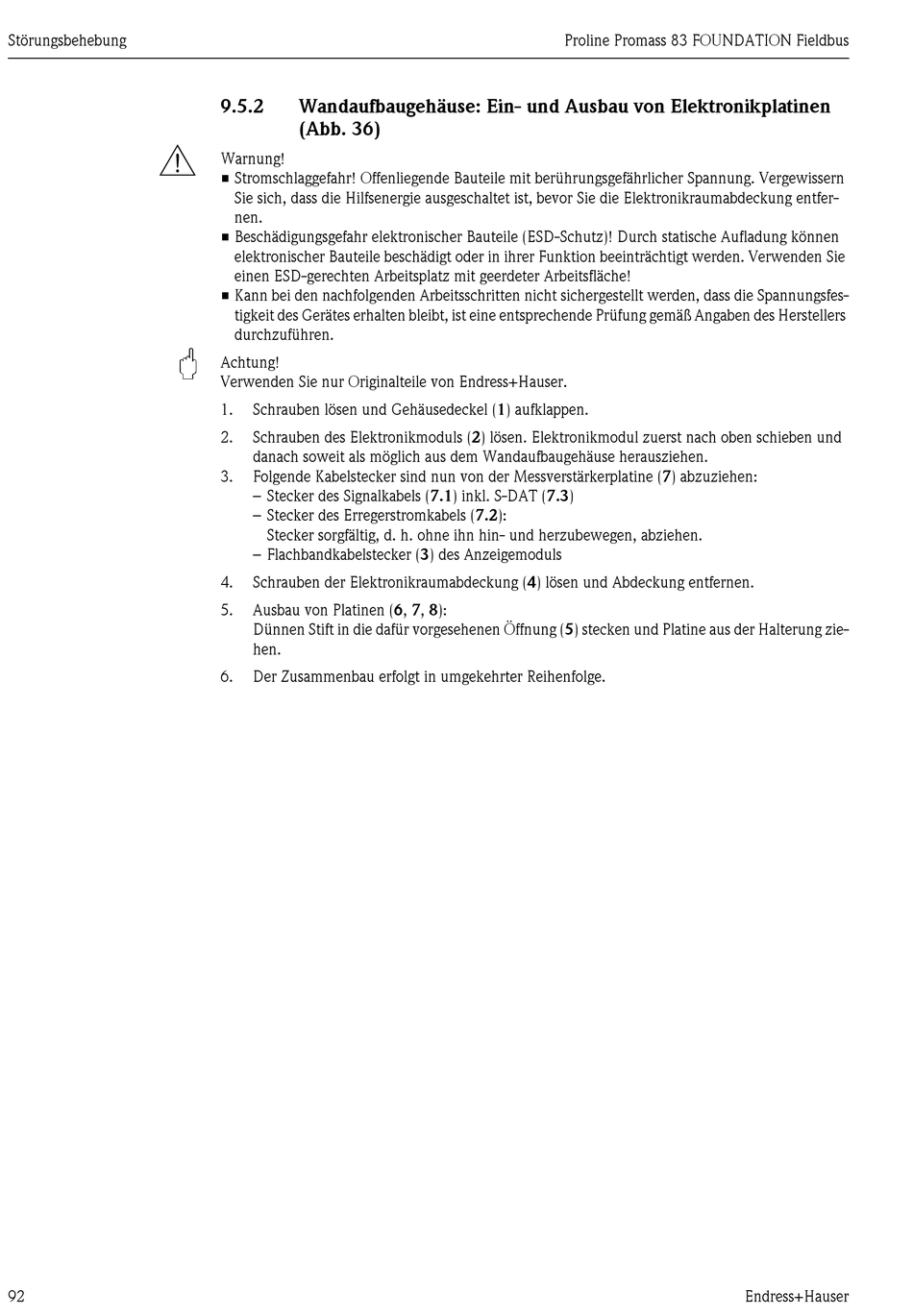

9.5.2 Wandaufbaugehäuse: Ein- und Ausbau von Elektronikplatinen
(Abb. 36)
Warnung!
• Stromschlaggefahr! Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern
Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung entfer-
nen.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)! Durch statische Aufladung können
elektronischer Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie
einen ESD-gerechten Arbeitsplatz mit geerdeter Arbeitsfläche!
• Kann bei den nachfolgenden Arbeitsschritten nicht sichergestellt werden, dass die Spannungsfes-
tigkeit des Gerätes erhalten bleibt, ist eine entsprechende Prüfung gemäß Angaben des Herstellers
durchzuführen.
Achtung!
Verwenden Sie nur Originalteile von Endress+Hauser.
1. Schrauben lösen und Gehäusedeckel (1) aufklappen.
2. Schrauben des Elektronikmoduls (2) lösen. Elektronikmodul zuerst nach oben schieben und
danach soweit als möglich aus dem Wandaufbaugehäuse herausziehen.
3. Folgende Kabelstecker sind nun von der Messverstärkerplatine (7) abzuziehen:
– Stecker des Signalkabels (7.1) inkl. S-DAT (7.3)
– Stecker des Erregerstromkabels (7.2):
Stecker sorgfältig, d. h. ohne ihn hin- und herzubewegen, abziehen.
– Flachbandkabelstecker (3) des Anzeigemoduls
4. Schrauben der Elektronikraumabdeckung (4) lösen und Abdeckung entfernen.
5. Ausbau von Platinen (6, 7, 8):
Dünnen Stift in die dafür vorgesehenen Öffnung (5) stecken und Platine aus der Halterung zie-
hen.
6. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.
