Technische Daten

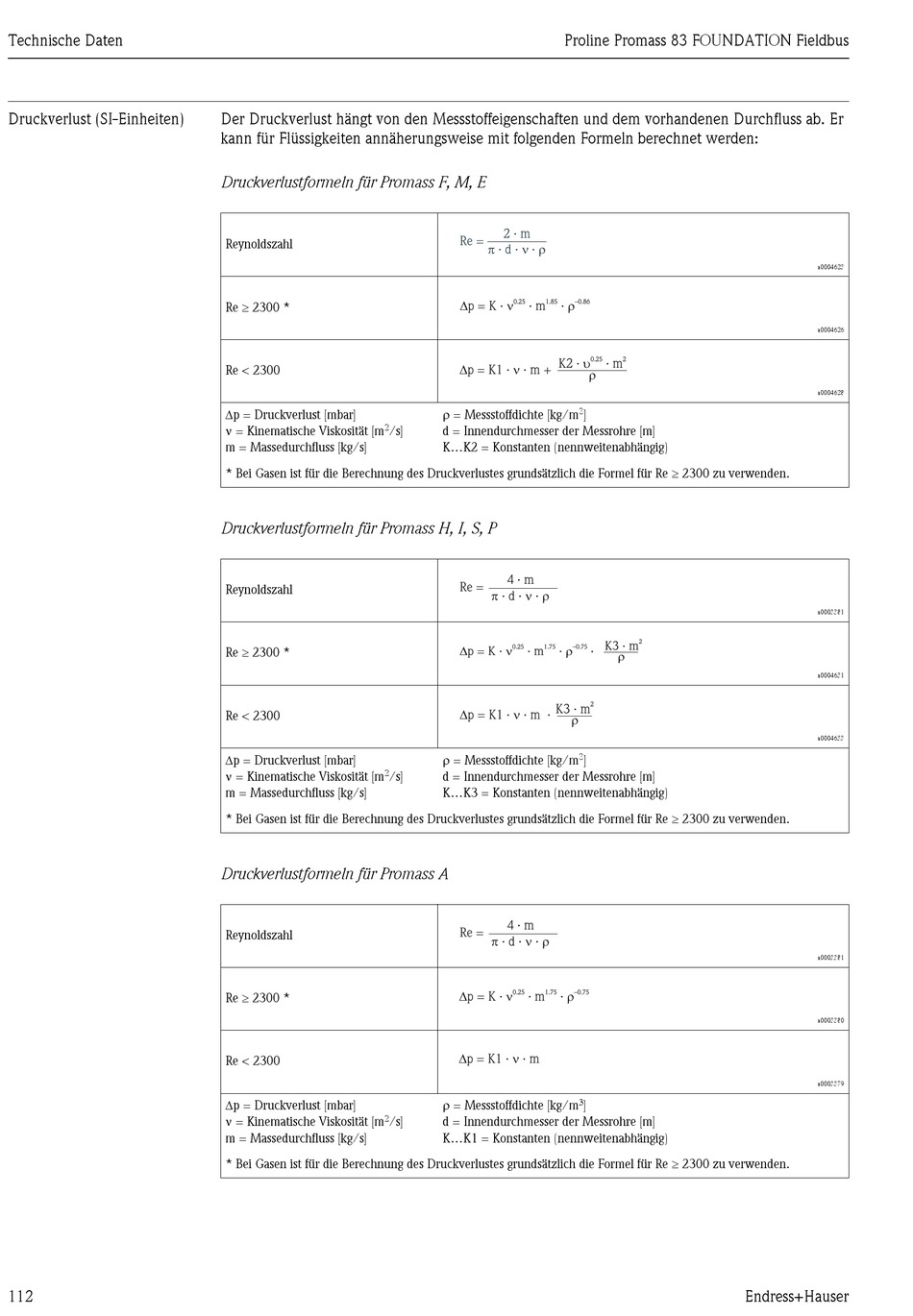

Druckverlust (SI-Einheiten)
112
Der Druckverlust hängt von den Messstoffeigenschaften und dem vorhandenen Durchfluss ab. Er
kann für Flüssigkeiten annäherungsweise mit folgenden Formeln berechnet werden:
Druckverlustformeln für Promass F, M, E
Reynoldszahl
Re ≥ 2300 *
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m
2
/s]
m = Massedurchfluss [kg/s]
* Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
Druckverlustformeln für Promass H, I, S, P
Reynoldszahl
Re ≥ 2300 *
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m
2
/s]
m = Massedurchfluss [kg/s]
* Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
Druckverlustformeln für Promass A
Reynoldszahl
Re ≥ 2300 *
Re < 2300
Δp = Druckverlust [mbar]
ν = Kinematische Viskosität [m
2
/s]
m = Massedurchfluss [kg/s]
* Bei Gasen ist für die Berechnung des Druckverlustes grundsätzlich die Formel für Re ≥ 2300 zu verwenden.
Proline Promass 83 FOUNDATION Fieldbus
2 · m
Re =
p n r
· d · ·
D n r
0.25 1.85 –0.86
p = K · · m ·
u
0.25
K2 · · m
Dp = K1 · · m + n
r
ρ = Messstoffdichte [kg/m
3
]
d = Innendurchmesser der Messrohre [m]
K...K2 = Konstanten (nennweitenabhängig)
4 · m
Re =
p n r
· d · ·
· K3 · m
0.25 1.75 –0.75
D p = K · n · m · r
2
· K3 · m
Dp = K1 · · m n
r
ρ = Messstoffdichte [kg/m
3
]
d = Innendurchmesser der Messrohre [m]
K...K3 = Konstanten (nennweitenabhängig)
4 · m
Re =
p n r
· d · ·
D n r
0.25 1.75 –0.75
p = K · · m ·
D n
p = K1 · · m
ρ = Messstoffdichte [kg/m 3
]
d = Innendurchmesser der Messrohre [m]
K...K1 = Konstanten (nennweitenabhängig)
2
2
r
