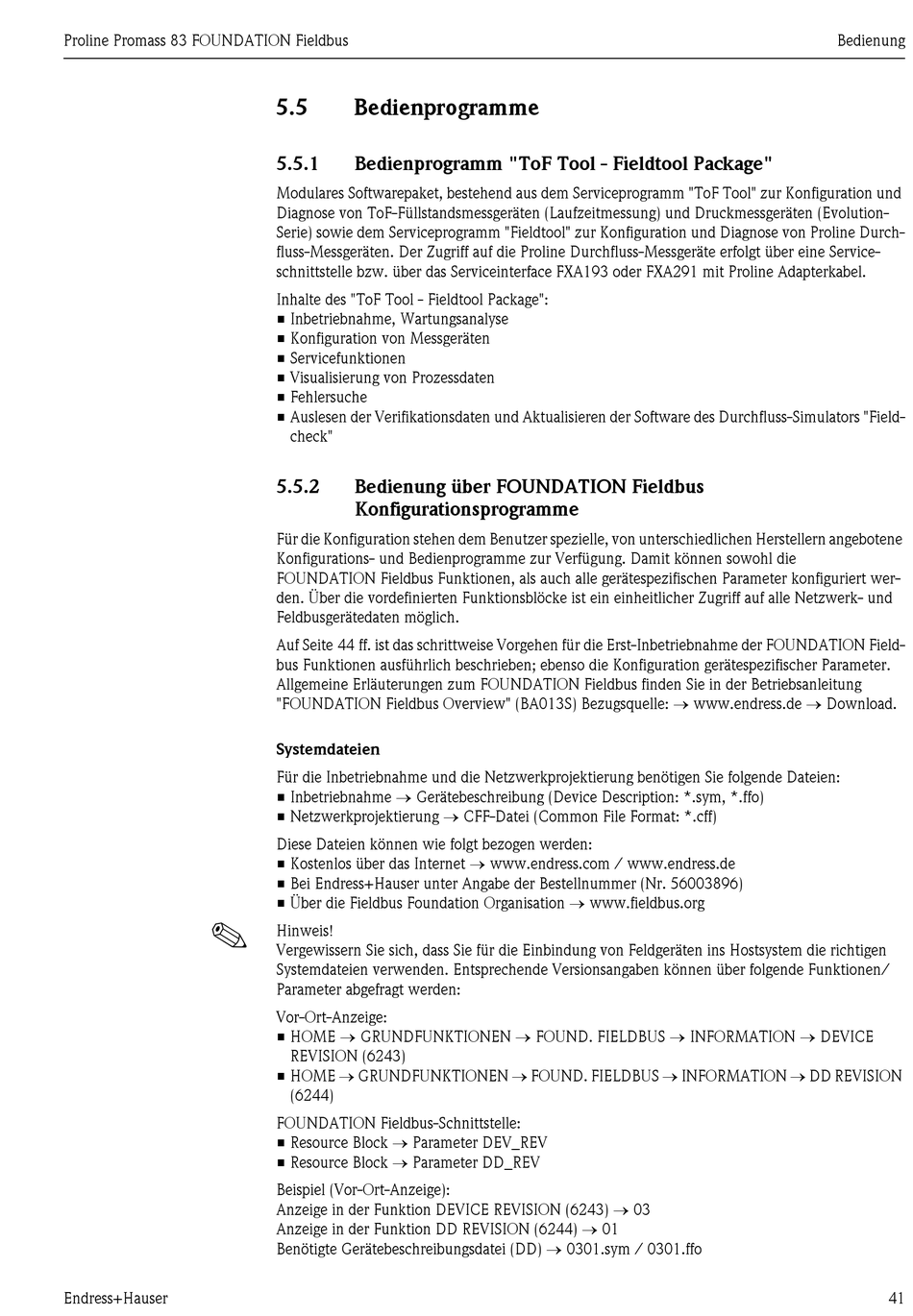

5.5

Bedienprogramme

5.5.1

Bedienprogramm "ToF Tool - Fieldtool Package"

Modulares Softwarepaket, bestehend aus dem Serviceprogramm "ToF Tool" zur Konfiguration und
Diagnose von ToF-Füllstandsmessgeräten (Laufzeitmessung) und Druckmessgeräten (Evolution-
Serie) sowie dem Serviceprogramm "Fieldtool" zur Konfiguration und Diagnose von Proline Durch-
fluss-Messgeräten. Der Zugriff auf die Proline Durchfluss-Messgeräte erfolgt über eine Service-
schnittstelle bzw. über das Serviceinterface FXA193 oder FXA291 mit Proline Adapterkabel.
Inhalte des "ToF Tool - Fieldtool Package":
• Inbetriebnahme, Wartungsanalyse
• Konfiguration von Messgeräten
• Servicefunktionen
• Visualisierung von Prozessdaten
• Fehlersuche
• Auslesen der Verifikationsdaten und Aktualisieren der Software des Durchfluss-Simulators "Field-
check"
5.5.2 Bedienung über FOUNDATION Fieldbus
Konfigurationsprogramme
Für die Konfiguration stehen dem Benutzer spezielle, von unterschiedlichen Herstellern angebotene
Konfigurations- und Bedienprogramme zur Verfügung. Damit können sowohl die
FOUNDATION Fieldbus Funktionen, als auch alle gerätespezifischen Parameter konfiguriert wer-
den. Über die vordefinierten Funktionsblöcke ist ein einheitlicher Zugriff auf alle Netzwerk- und
Feldbusgerätedaten möglich.
Auf Seite 44 ff. ist das schrittweise Vorgehen für die Erst-Inbetriebnahme der FOUNDATION Field-
bus Funktionen ausführlich beschrieben; ebenso die Konfiguration gerätespezifischer Parameter.
Allgemeine Erläuterungen zum FOUNDATION Fieldbus finden Sie in der Betriebsanleitung
"FOUNDATION Fieldbus Overview" (BA013S) Bezugsquelle: → www.endress.de → Download.
Systemdateien
Für die Inbetriebnahme und die Netzwerkprojektierung benötigen Sie folgende Dateien:
• Inbetriebnahme → Gerätebeschreibung (Device Description: *.sym, *.ffo)
• Netzwerkprojektierung → CFF-Datei (Common File Format: *.cff)
Diese Dateien können wie folgt bezogen werden:
• Kostenlos über das Internet → www.endress.com / www.endress.de
• Bei Endress+Hauser unter Angabe der Bestellnummer (Nr. 56003896)
• Über die Fieldbus Foundation Organisation → www.fieldbus.org
Hinweis!
Vergewissern Sie sich, dass Sie für die Einbindung von Feldgeräten ins Hostsystem die richtigen
Systemdateien verwenden. Entsprechende Versionsangaben können über folgende Funktionen/
Parameter abgefragt werden:
Vor-Ort-Anzeige:
• HOME → GRUNDFUNKTIONEN → FOUND. FIELDBUS → INFORMATION → DEVICE
REVISION (6243)
• HOME → GRUNDFUNKTIONEN → FOUND. FIELDBUS → INFORMATION → DD REVISION
(6244)
FOUNDATION Fieldbus-Schnittstelle:
• Resource Block → Parameter DEV_REV
• Resource Block → Parameter DD_REV
Beispiel (Vor-Ort-Anzeige):
Anzeige in der Funktion DEVICE REVISION (6243) → 03
Anzeige in der Funktion DD REVISION (6244) → 01
Benötigte Gerätebeschreibungsdatei (DD) → 0301.sym / 0301.ffo
Bedienung
