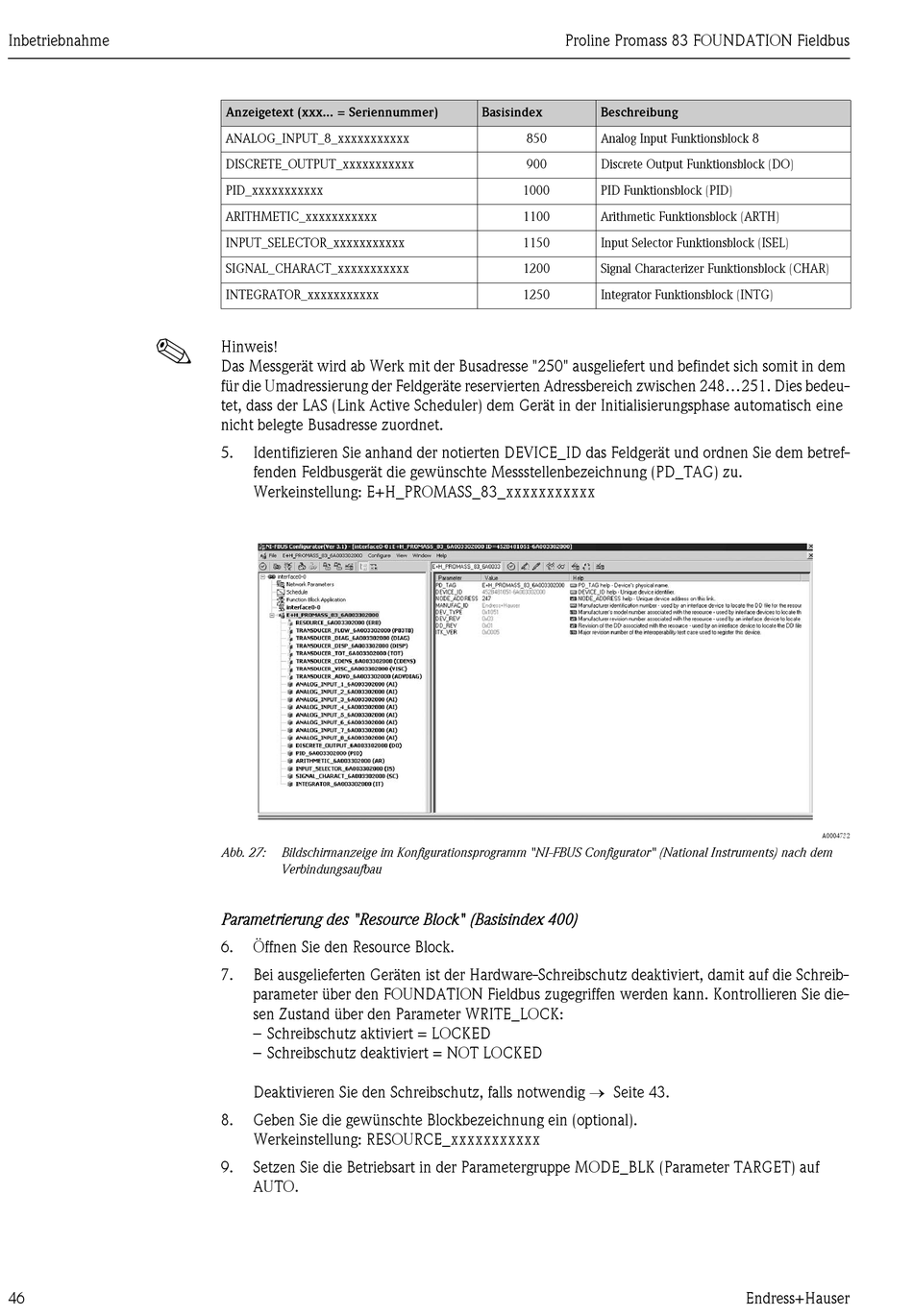

Inbetriebnahme
!
46
Anzeigetext (xxx... = Seriennummer)
ANALOG_INPUT_8_xxxxxxxxxxx
DISCRETE_OUTPUT_xxxxxxxxxxx
PID_xxxxxxxxxxx
ARITHMETIC_xxxxxxxxxxx
INPUT_SELECTOR_xxxxxxxxxxx
SIGNAL_CHARACT_xxxxxxxxxxx
INTEGRATOR_xxxxxxxxxxx
Hinweis!
Das Messgerät wird ab Werk mit der Busadresse "250" ausgeliefert und befindet sich somit in dem
für die Umadressierung der Feldgeräte reservierten Adressbereich zwischen 248...251. Dies bedeu-
tet, dass der LAS (Link Active Scheduler) dem Gerät in der Initialisierungsphase automatisch eine
nicht belegte Busadresse zuordnet.
5. Identifizieren Sie anhand der notierten DEVICE_ID das Feldgerät und ordnen Sie dem betref-
fenden Feldbusgerät die gewünschte Messstellenbezeichnung (PD_TAG) zu.
Werkeinstellung: E+H_PROMASS_83_xxxxxxxxxxx
Abb. 27: Bildschirmanzeige im Konfigurationsprogramm "NI-FBUS Configurator" (National Instruments) nach dem
Verbindungsaufbau
Parametrierung des "Resource Block" (Basisindex 400)
6. Öffnen Sie den Resource Block.
7. Bei ausgelieferten Geräten ist der Hardware-Schreibschutz deaktiviert, damit auf die Schreib-
parameter über den FOUNDATION Fieldbus zugegriffen werden kann. Kontrollieren Sie die-
sen Zustand über den Parameter WRITE_LOCK:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 43.
8. Geben Sie die gewünschte Blockbezeichnung ein (optional).
Werkeinstellung: RESOURCE_xxxxxxxxxxx
9. Setzen Sie die Betriebsart in der Parametergruppe MODE_BLK (Parameter TARGET) auf
AUTO.
Proline Promass 83 FOUNDATION Fieldbus
Basisindex Beschreibung
850 Analog Input Funktionsblock 8
900 Discrete Output Funktionsblock (DO)
1000 PID Funktionsblock (PID)
1100 Arithmetic Funktionsblock (ARTH)
1150 Input Selector Funktionsblock (ISEL)
1200 Signal Characterizer Funktionsblock (CHAR)
1250 Integrator Funktionsblock (INTG)
A0004732
