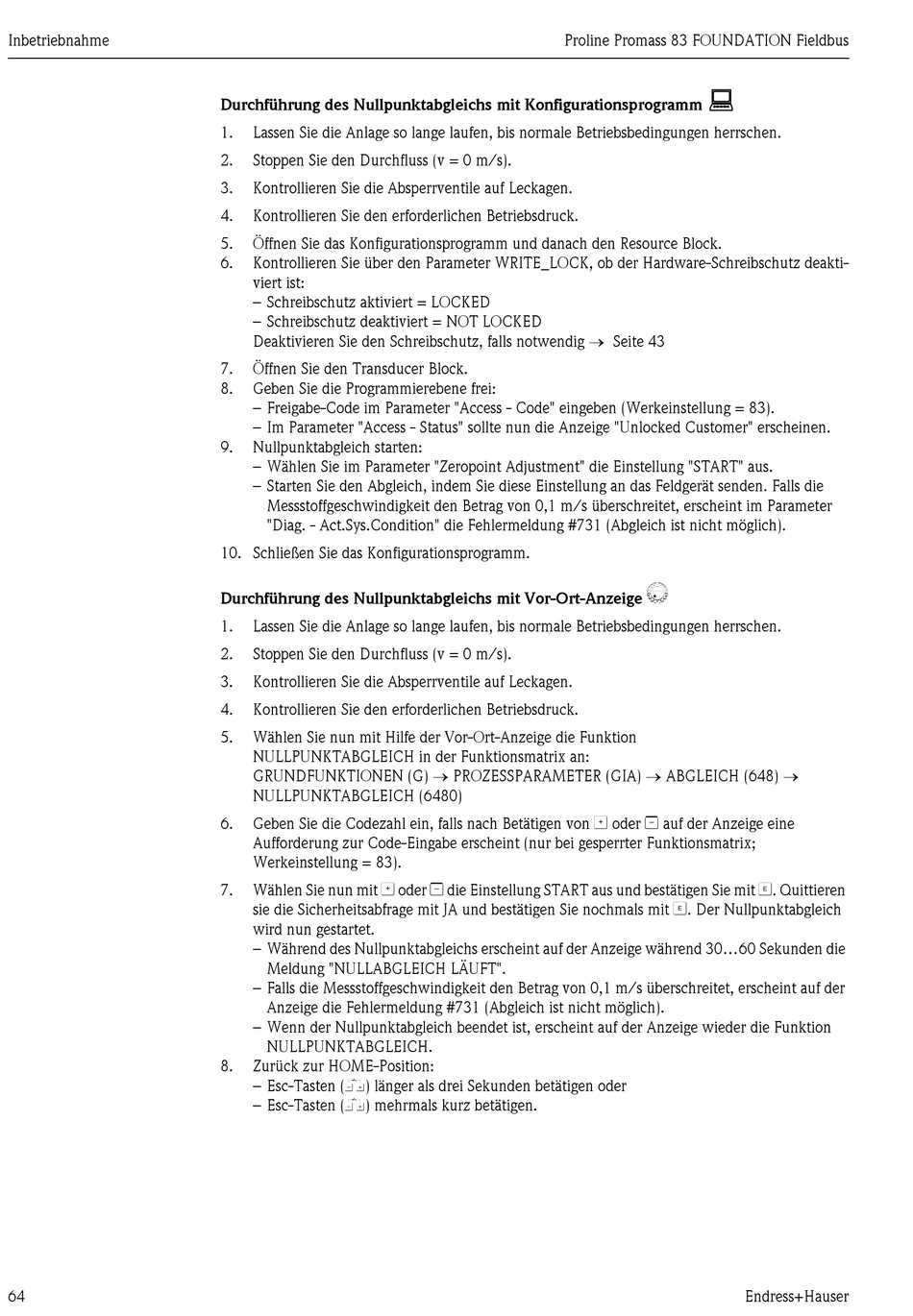

Endress+Hauser Proline Promass 83 FOUNDATION Fieldbus Betriebsanleitung Seite 64

Inbetriebnahme
64
Durchführung des Nullpunktabgleichs mit Konfigurationsprogramm
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Öffnen Sie das Konfigurationsprogramm und danach den Resource Block.
6. Kontrollieren Sie über den Parameter WRITE_LOCK, ob der Hardware-Schreibschutz deakti-
viert ist:
– Schreibschutz aktiviert = LOCKED
– Schreibschutz deaktiviert = NOT LOCKED
Deaktivieren Sie den Schreibschutz, falls notwendig → Seite 43
7. Öffnen Sie den Transducer Block.
8. Geben Sie die Programmierebene frei:
– Freigabe-Code im Parameter "Access - Code" eingeben (Werkeinstellung = 83).
– Im Parameter "Access - Status" sollte nun die Anzeige "Unlocked Customer" erscheinen.
9. Nullpunktabgleich starten:
– Wählen Sie im Parameter "Zeropoint Adjustment" die Einstellung "START" aus.
– Starten Sie den Abgleich, indem Sie diese Einstellung an das Feldgerät senden. Falls die
Messstoffgeschwindigkeit den Betrag von 0,1 m/s überschreitet, erscheint im Parameter
"Diag. - Act.Sys.Condition" die Fehlermeldung #731 (Abgleich ist nicht möglich).
10. Schließen Sie das Konfigurationsprogramm.
Durchführung des Nullpunktabgleichs mit Vor-Ort-Anzeige
1. Lassen Sie die Anlage so lange laufen, bis normale Betriebsbedingungen herrschen.
2. Stoppen Sie den Durchfluss (v = 0 m/s).
3. Kontrollieren Sie die Absperrventile auf Leckagen.
4. Kontrollieren Sie den erforderlichen Betriebsdruck.
5. Wählen Sie nun mit Hilfe der Vor-Ort-Anzeige die Funktion
NULLPUNKTABGLEICH in der Funktionsmatrix an:
GRUNDFUNKTIONEN (G) → PROZESSPARAMETER (GIA) → ABGLEICH (648) →
NULLPUNKTABGLEICH (6480)
Geben Sie die Codezahl ein, falls nach Betätigen von O oder S auf der Anzeige eine
6.
Aufforderung zur Code-Eingabe erscheint (nur bei gesperrter Funktionsmatrix;
Werkeinstellung = 83).
Wählen Sie nun mit O oder S die Einstellung START aus und bestätigen Sie mit F. Quittieren
7.
sie die Sicherheitsabfrage mit JA und bestätigen Sie nochmals mit F. Der Nullpunktabgleich
wird nun gestartet.
– Während des Nullpunktabgleichs erscheint auf der Anzeige während 30...60 Sekunden die
Meldung "NULLABGLEICH LÄUFT".
– Falls die Messstoffgeschwindigkeit den Betrag von 0,1 m/s überschreitet, erscheint auf der
Anzeige die Fehlermeldung #731 (Abgleich ist nicht möglich).
– Wenn der Nullpunktabgleich beendet ist, erscheint auf der Anzeige wieder die Funktion
NULLPUNKTABGLEICH.
8. Zurück zur HOME-Position:
– Esc-Tasten (X) länger als drei Sekunden betätigen oder
– Esc-Tasten (X) mehrmals kurz betätigen.
Proline Promass 83 FOUNDATION Fieldbus
k
Endress+Hauser
