4.4.16 MIG/MAG-Sonderbrenner
Funktionsbeschreibungen und weiterführende Hinweise entnehmen Sie der Betriebsanleitung
zum jeweiligen Schweißbrenner!
4.4.16.1 Programm- und Up-/Down-Betrieb
Pos. Symbol
1
4.4.16.2 Umschaltung zwischen Push/Pull- und Zwischenantrieb
Keine unsachgemäßen Reparaturen und Modifikationen!
Um Verletzungen und Geräteschäden zu vermeiden, darf das Gerät nur von sachkundi-
gen, befähigten Personen repariert bzw. modifiziert werden!
Garantie erlischt bei unbefugten Eingriffen!
•
Im Reparaturfall befähigte Personen (sachkundiges Servicepersonal) beauftragen!
Gefahren durch nicht durchgeführte Prüfung nach dem Umbau!
Vor Wiederinbetriebnahme muss eine „Inspektion und Prüfung während des Betriebes"
entsprechend IEC / DIN EN 60974-4 „Lichtbogen-Schweißeinrichtungen - Inspektion und
Prüfung während des Betriebes" durchgeführt werden!
•
Prüfung nach IEC / DIN EN 60974-4 durchführen!
Die Stecker befinden sich direkt auf der Platine M3.7X.
Stecker
auf X24
auf X23
099-5TLPXQ-EW500
27.04.2021
Beschreibung
0
Umschalter Schweißbrennerfunktion (Sonderschweißbrenner erforderlich)
---- Programme oder JOBs umschalten
---- Schweißleistung stufenlos einstellen
Funktion
Betrieb mit Push/Pull-Schweißbrenner (ab Werk)
Betrieb mit Zwischenantrieb
Gerätesteuerung - Bedienelemente

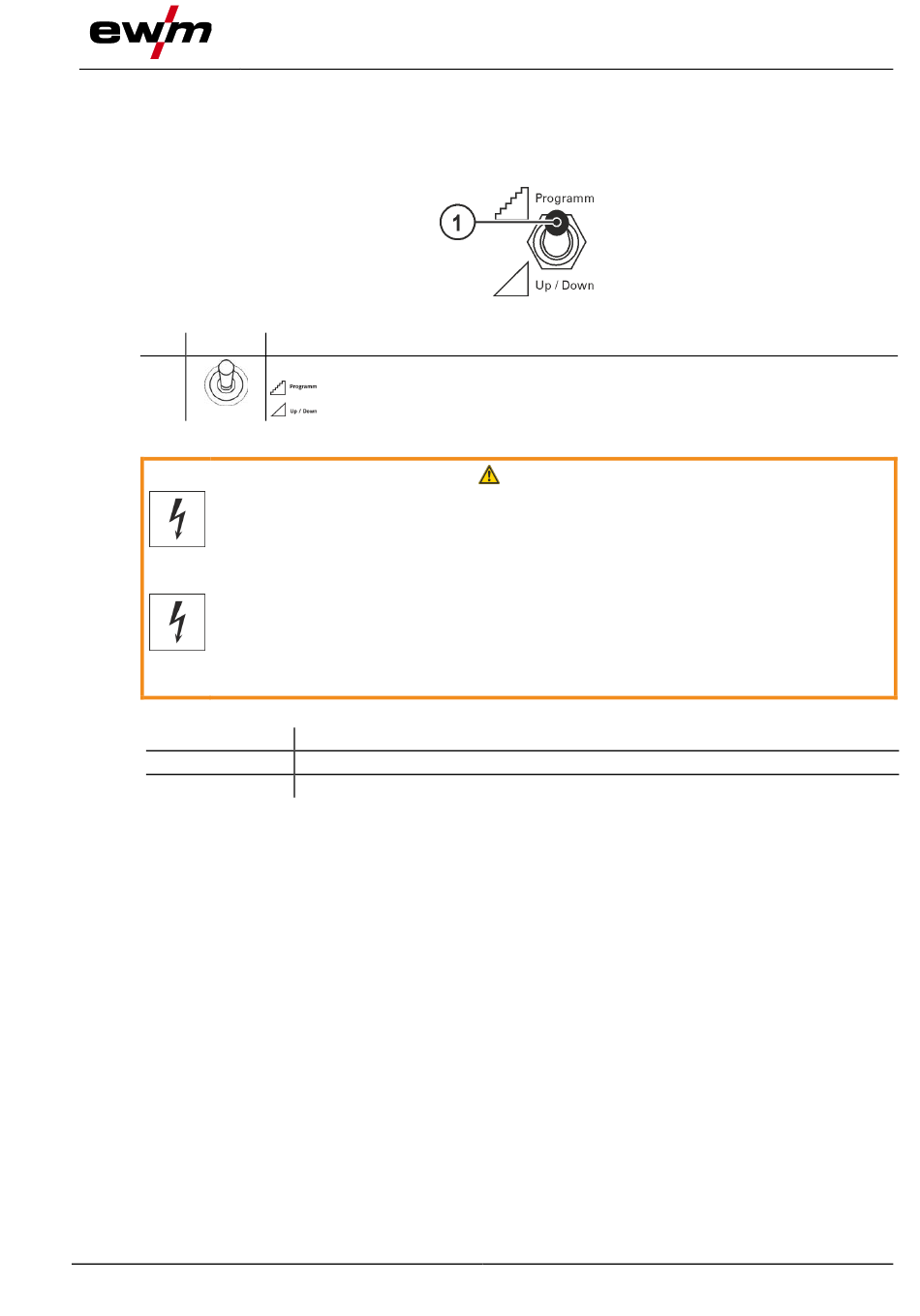

Abbildung 4-38
WARNUNG
MIG/MAG-Schweißen
45
